Bauteile
4x
1. Stützgabeln montieren
A
2. Gebogene Stützen anbringen
Die gebogenen Aluminiumstützen
sind für Solarmodule mit einer
Breite von 98–100 cm geeignet.
B1
B2
B2
3. Gummiträger anbringen
Drehen Sie das Solarmodul
um und legen Sie es auf die
Plattenträger aus Gummi.
C

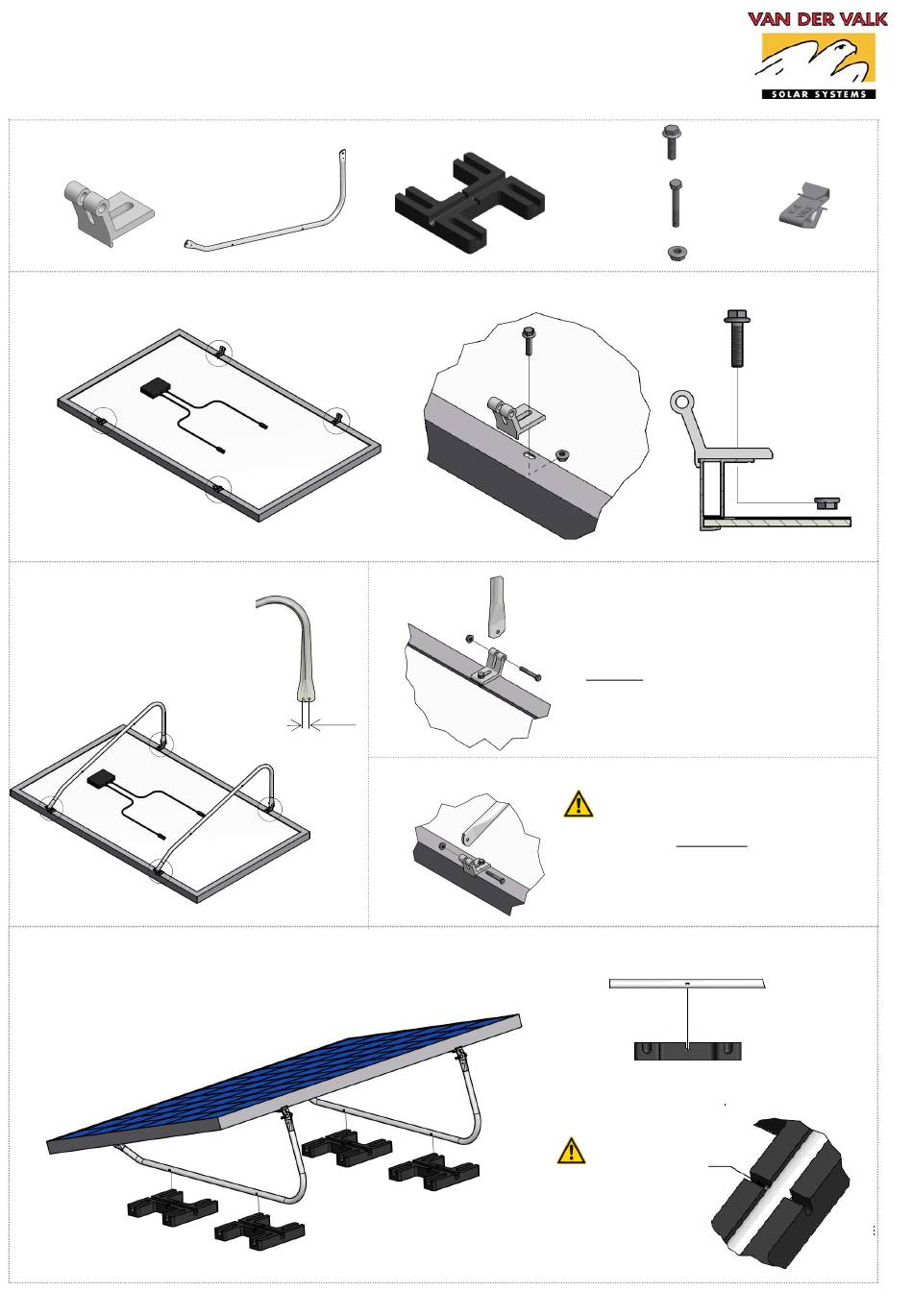

Montageanleitung
2x
4x
A
A
A
2 cm
B1
C
C
5x
5x
9x
Detail A
4x
Detail B1
2x
Detail B2
2x
C
Aluminiumstützen
müssen in die Nute in
den Gummiträgern
gesteckt werden.
- 2 -
(1 als reserve)
3x
(1 als reserve)
(1 als reserve)
Ziehen Sie die Scharnierschrauben B1
handfest an. Beim 4. Schritt müssen sie
vorübergehend wieder entfernt werden.
Ziehen Sie die Scharnierschrauben B2
mit einem Anzugsmoment von mindes-
tens 9 Nm klemmfest an, sodass kein
Spiel mehr vorhanden ist.
Detail C
Die Nocken an
den gebogenen
Anzugsmoment
mindestens 9 Nm
