Verwendung Von Negativem Versatz - Bahco TAWM Serie Gebrauchsanleitung

TAWM SERIES
SLIM

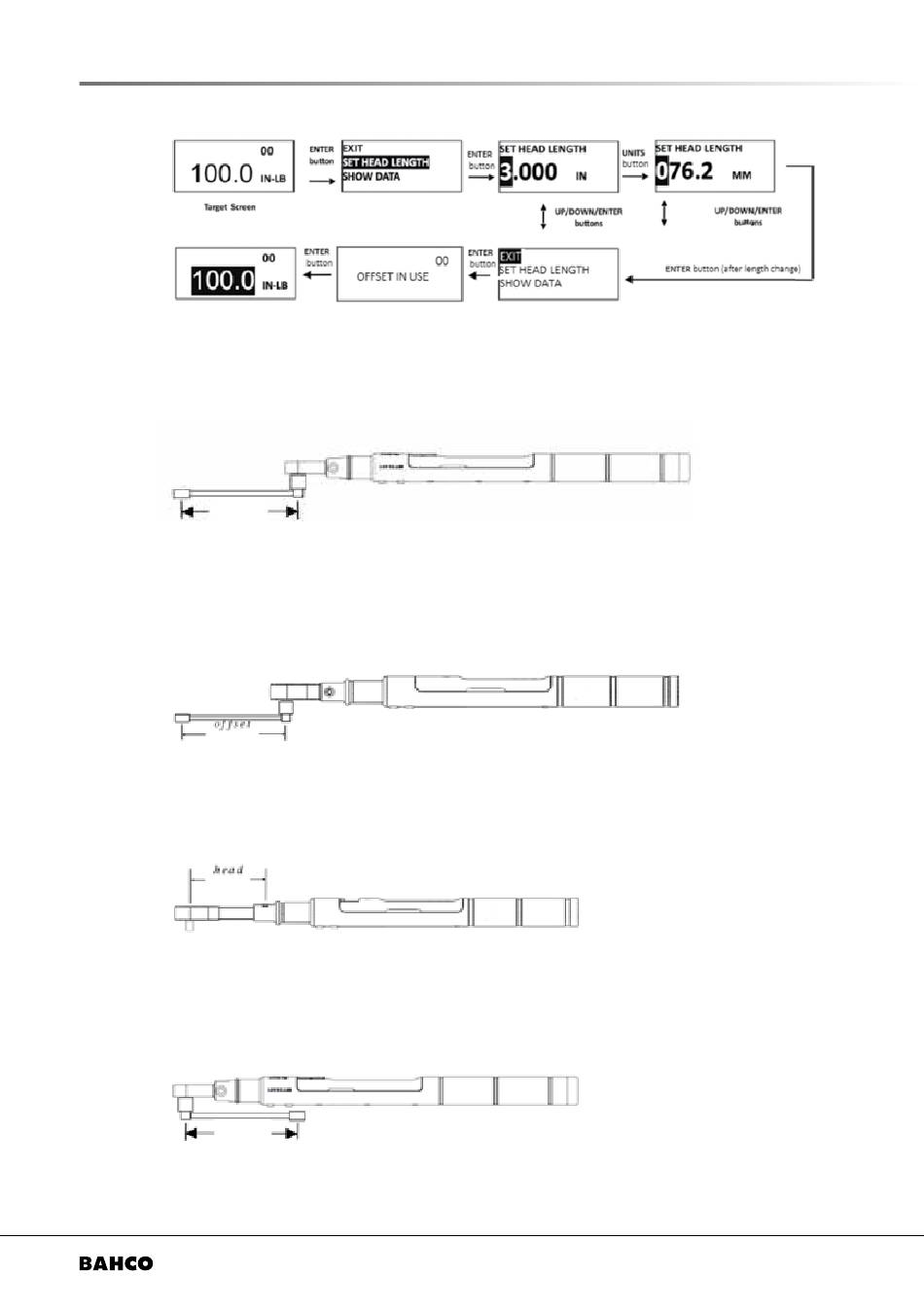

Hinweis: Für einen Fest-Kopf, Länge ist die einzugebende Kopflänge die Versatzlänge
gemessen von der Mitte des Antriebsteils bis zur Mitte des Befestigungselements.
Offset
Hinweis: Bei Wechselköpfen wird die Kopflänge vom Arretierungsstift bis zur Mitte des
Antriebs gemessen. EINST KOPFLÄNGE wird während der Kalibrierung eingestellt. Wenn ein
Kopf mit anderer Länge verwendet wird, geben Sie eine neue Kopflänge ein und der Versatz
wird automatisch berechnet.
Hinweis: Bei einem Wechselkopf mit Adapter ist die eingegebene Kopflänge die Summe aus
Kopflänge und Versatzlänge.

VERWENDUNG VON NEGATIVEM VERSATZ

Hinweis: Bei Verwendung in umgekehrter Richtung mit Flex-Kopf oder bei Berechnung der
Summe aus Wechselkopf und Versatzlängen.
Offset
