AGT MFW-340 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Mini-Akku-
Multifunktionswerkzeugs.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues
Multifunktionswerkzeug optimal einsetzen können.
Lieferumfang
•
Multifunktionswerkzeug
•
Micro-USB Ladekabel
•
40 tlg.-Zubehör
•
Aufbewahrungsbox für Zubehör
•
Anleitung
Optionales Zubehör
•
Netzteil
Technische Daten
Akku-Typ Li-Ion-Akku 700 mAh
Ladestrom 5 V DC
Betriebszeit Ca. 1 Std.
Ladezeit Ca. 2 Std.
5.000, 10.000 und 15.000
Drehzahleinstellungen
pro Minute
Maße 14,5 x 3,1 x 2,8 cm
Gewicht 200 g
Allgemeine Sicherheitshinweise
Lesen Sie vor Inbetriebnahme die
Betriebsanleitung vollständig. Stellen Sie
sicher, dass Sie alle Punkte darin
verstanden haben.
Tragen Sie bei Gebrauch des
Multifunktionswerkzeuges immer einen
Gehörschutz.
Tragen Sie bei Gebrauch des
Multifunktionswerkzeuges Sie immer eine
Schutzbrille.
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

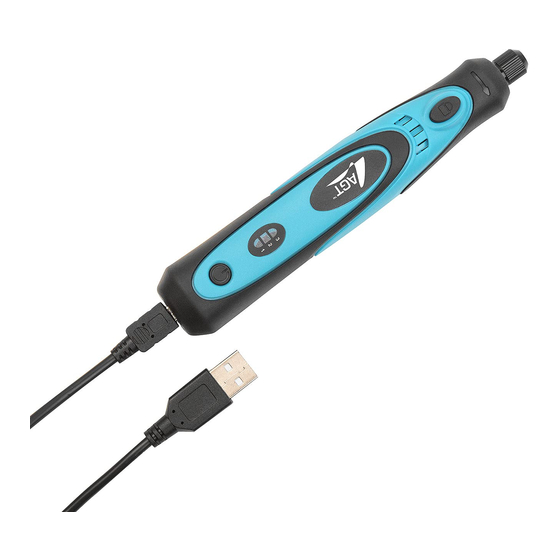

Mini-Akku-Multifunktionswerkzeug MFW-340
mit USB-Ladefunktion, 40 tlg.-Zubehör, 700 mAh
Produktdetails
2
1
5
6
1. Spannmutter 4. An-/Aus-Taste
2. Welle 5. Verriegelungs-Taste
3. LED-Anzeige 6. Spannzange
Akku laden
HINWEIS:
Laden Sie den integrierten Akku vor dem ersten
Gebrauch vollständig auf.
HINWEIS:
Die LED-Anzeige leuchtet grün, wenn der Akku
vollständig geladen ist und rot, wenn der Akku
nachgeladen werden muss.
1. Verbinden Sie das USB-Ladekabel mit der Ladebuchse Ihres
Multifunktionswerkzeuges.
2. Verbinden Sie den USB-Stecker mit einer geeigneten
Stromquelle, z.B. einem USB-Netzteil, PC, Powerbank etc.
Verwendung
Aufsatz einsetzen
3. Halten Sie die Verriegelungs-Taste (5) gedrückt und lösen
Sie die Spannmutter (1). (Abbildung 1)
4. Führen Sie den gewünschten Aufsatz durch die
Spannmutter (1) und die Spannzange (6). (Abbildung 2)
1
lösen festziehen
Bedienungsanleitung – Seite 1
ACHTUNG!
Stellen Sie sicher, dass die Spannmutter richtig
3
festgezogen ist. Andernfalls könnte sich der
Aufsatz während des Betriebs lösen und
Verletzungen verursachen.
5. Halten Sie die Verriegelungs-Taste (5) gedrückt und ziehen
Sie die Spannmutter (1) fest. (Abbildung 1)
6. Drücken Sie die An-/Aus-Taste (4) um das
Multifunktionswerkzeug einzuschalten. Drücken Sie die Taste
4
erneut, um das Multifunktionswerkzeug auszuschalten.
7. Nutzen Sie den Drehzahl-Regler, um die gewünschte
Drehzahl einzustellen. Sie können zwischen 5.000, 10.000
und 15.000 Umdrehungen pro Minute wählen.
Bei 5.000 Umdrehungen pro Minute leuchtet eine LED der
LED-Anzeige. Bei 10.000 Umdrehungen leuchten zwei LEDs
und bei 15.000 Umdrehungen pro Minute leuchten alle drei
LEDs der Anzeige.
HINWEIS:
Bei abnehmender Akku-Kapazität lässt die Leistung
des Multifunktionswerkzeuges nach. Laden Sie den
Akku nach, wenn sich die Leistung merklich
verschlechtert.
© REV1 – 08.01.2021 – JvdH//RM
NX-3960-675
