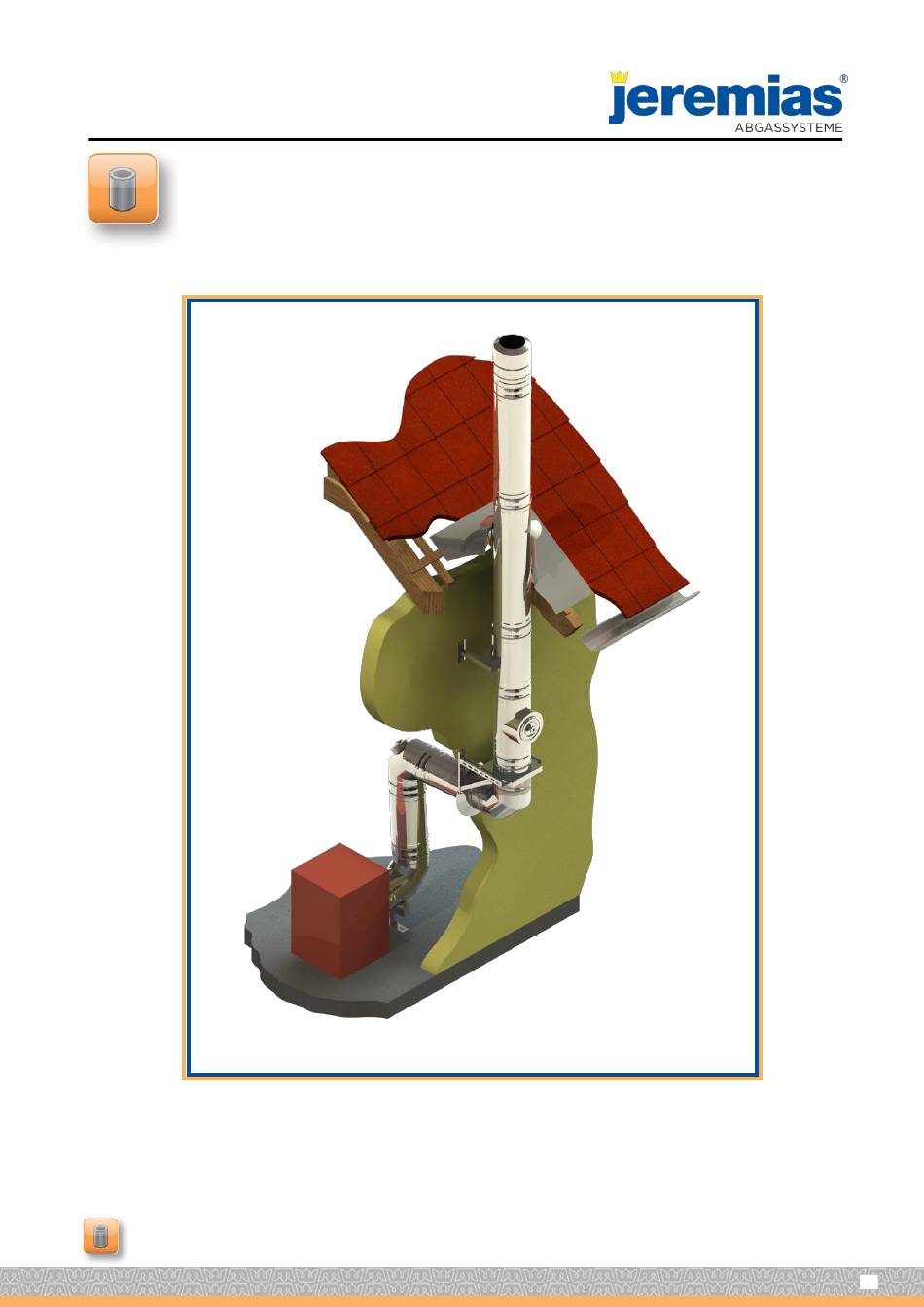

- Seite 1 MONTAGEANLEITUNG Doppelwandiges Abgassystem Typ DW-AL Version 5/ Dezember 2016 Montageanleitung DW-AL...
- Seite 2 Doppelwandiges Abgassystem Typ DW-AL Zertifizierung 0036 CPR 9174 003 nach EN 1856-1 (Weitere Details entnehmen Sie der Leistungserklärung des Systems DW-AL) Version 5/ Dezember 2016 Montageanleitung DW-AL...
-
Seite 3: Inhaltsverzeichnis
Doppelwandiges Abgassystem Typ DW-AL Inhaltsverzeichnis: Systemübersicht ..............Seite 4 Einbau und Vorschriften ..........Seite 5 Aufbauhöhen ……………………………………………..…….….…..Seite 5 Mindestabstände zu brennbaren Baustoffen .………... Seite 6 Montage des senkrechten Teiles des Abgasanlage Aufbau der Elemente ……………………………………….. Seite 7 5.2 Konsolbleche aus Edelstahl …………………………….. Seite 8 5.3 Teleskopstützen ……………………………………………….. -
Seite 4: Systemübersicht
Es kann auf den Nachweis, dass die Innenwandtemperatur der Mündung der Abgasleitung bei Temperaturbeharrung über der Wasserdampftaupunkttemperatur des Abgases liegt, verzichtet werden. Abgasanlagensystem Silikon-Dichtung. Klassifizierung nach EN 1856-1: Systemabgasanlage EN 1856-1 T200 – P1 – W – V2 – L50060 – O00 Version 5/ Dezember 2016 Montageanleitung DW-AL... -
Seite 5: Einbau Und Vorschriften
Aufbauhöhe zwischen Länge ab auf Stütze über Wandhalter letztem Halter T-Anschluss Halterung Innen – dw 21 dw 45 dw 21 dw 45 Ø in mm Tabelle 1: Aufbauhöhen (Angaben in m) Bild 1: Aufbauhöhen Version 5/ Dezember 2016 Montageanleitung DW-AL... -
Seite 6: Mindestabstände Zu Brennbaren Baustoffen
Mindestabstand zu brennbaren Baustoffen von 0 mm (T200) bis zu einer max. Nennweite des Innenrohres von 600 mm. Der Abstand zu brennbaren Baustoffen bezieht sich auf einen hinterlüfteten Einbau auf gesamter Länge ohne Verkleidung (s. Bild 2)! Version 4/ Dezember 2016 Montageanleitung DW-AL... - Seite 7 Hinweis: Bei Wanddurchführungen gelten die örtlichen bzw. nationalen Vorschriften, es können auch die zugelassenen Jeremias Wand-, Decken- und Dachdurchführungen LUX-ECO & LUX-NOVA verwendet werden. Diese besitzen jedoch nur eine nationale Zulassung für die Länder Deutschland, Österreich und die Schweiz. Beachten Sie hierzu auch die Montageanleitungen für die oben genannten Durchführungen! Abstandsmaß...
-
Seite 8: Aufbau Der Elemente
Strömungsrichtung der Abgase zeigt, während die Muffe des Außenrohres entgegengesetzt zur Strömungsrichtung zeigen muss. Jeder Stoß wird mittels eines Klemmbandes gesichert. Bei den Formteilen und Längenelementen des Systems DW-AL sind die Dichtringe bereits vormontiert. Die Lippen der Dichtungen müssen gegen die Strömungsrichtung geneigt sein. -
Seite 9: Teleskopstützen
Die offene Grundplatte wird bei direktem Aufsatz der senkrechten Abgasanlage auf einem Stutzen (z. B. Industrieanlagen) oder als Grundplatte für Zwischenstütze verwendet. Alternativ kann beim System DW-AL die Wandbefestigung als Grundplatte mit Zwischenstütze und darunter montierten Bogen z. B. mit 87° erfolgen. -
Seite 10: Reinigungselement
T-Anschluss 45° mit Winkel 45° Bild 10: Anschluss für Verbindungsstück an der senkrechten Abgasanlage Soll der Wetterkragen auf einem Klemmband angebracht werden, so ist die Montage nur mit einem, nach Kundenvorgaben gefertigten Wetterkragen möglich! Version 4/ Dezember 2016 Montageanleitung DW-AL... -
Seite 11: Halterungen
Es ist empfehlenswert, nach der letzten Zwischenstütze einen Wandabstandhalter anzubringen, der auftretende Windlasten Längenelement vorher ableitet. 1000 / 500 / 250 Wandabstandhalter T-Anschluss z. B. 87° Reinigungselement Grundplatte Konsolbleche Bild 11: Aufbau mit Zwischenstütze Version 4/ Dezember 2016 Montageanleitung DW-AL... -
Seite 12: Dachdurchführung
Bei der Planung des senkrechten Teils der Abgasleitung muss die Mindesthöhe über Dach berücksichtigt werden. Die doppelwandigen Systeme von Jeremias können bis 3,00 m (s. Tabelle 1) ab der letzten Befestigung freistehend ausgeführt werden (ab einem Innendurchmesser des Systems von 250 mm müssen Kragarm statische Wandhalter verwendet werden). -
Seite 13: Blitzschutz
Prüfdruck von 200 Pa (P1) nicht mehr als 0,006 l/(m²s) betragen. 5.16 MÜNDUNG Aufsätze, Verlängerungen und Düsen dürfen nur auf der Mündung der Abgasanlage angebracht werden, wenn diese im Unterdruck betrieben wird und eine Vereisung der Mündung ausgeschlossen ist. Version 4/ Dezember 2016 Montageanleitung DW-AL... -
Seite 14: Schrägführung
Bei hohen Abgastemperaturen und / oder großen Längen vor und / oder während einer Schrägführung sind entsprechende Maßnahmen zur Kompensation der thermischen Längendehnung vorzunehmen z. B. mit einem Kompensator Bitte beachten Sie dass Reinigungsöffnungen entsprechend nationaler Vorschriften (in Deutschland nach DIN V 18160-1) berücksichtigt werden müssen. Version 4/ Dezember 2016 Montageanleitung DW-AL... -
Seite 15: Kondensatablauf Allgemeine Hinweise
3° Gefälle zum Wärmeerzeuger zu verlegen. Das anfallende Kondensat kann über diesen abgeleitet werden, sofern dieser hierfür geeignet ist, andernfalls sind Maßnahmen zu treffen, die den vollständigen Ablauf des Kondensats gewährleisten z. B. durch eine Kondensatfalle mit Siphon. Version 4/ Dezember 2016 Montageanleitung DW-AL... -
Seite 16: Kondensatabführung An Der Sohle
Ist die Abgasanlage für eine feuchte Betriebsweise vorgesehen, so ist die Verschlusskappe am Kondensatablauf zu entfernen um den vollständigen Ablauf des angesammelten Kondensates und Niederschlagswasser zu gewährleisten. Außerdem kann so eine eventuelle Durchfeuchtung der Dämmung, sowie das Einfrieren der Sohle im Winter vermieden werden. Version 4/ Dezember 2016 Montageanleitung DW-AL... -
Seite 17: Ausführungsbeispiel
B. mit Edelstahleindeckrahmen und für Dachneigung 36°-45° DW83 Wandhalter z. B. 150 – 250 mm DW46 Reinigungselement DWAL10 Grundplatte für Zwischenstütze DW07 Wandstütze & Querträger z. B. Typ I 350 mm DW391 Bild 16: Ausführungsbeispiel Version 4/ Dezember 2016 Montageanleitung DW-AL... -
Seite 18: Abschließende Hinweise
ABSCHLIESSENDE HINWEISE Die Abgasanlage DW-AL wurde auf Gasdichtheit, Korrosionsbeständigkeit und sichere Montage hin entwickelt und geprüft. Es dürfen somit nur Originalteile des Jeremias Systems DW-AL verwendet werden. Außerdem sind die Herstellerangaben und die Montageanleitung einzuhalten. Technische Änderungen sind vorbehalten! KENNZEICHNUNG NACH DER MONTAGE...
