Jeremias DW-ECO Planungs- Und Montageanleitung
Verwandte Anleitungen für Jeremias DW-ECO
Inhaltszusammenfassung für Jeremias DW-ECO

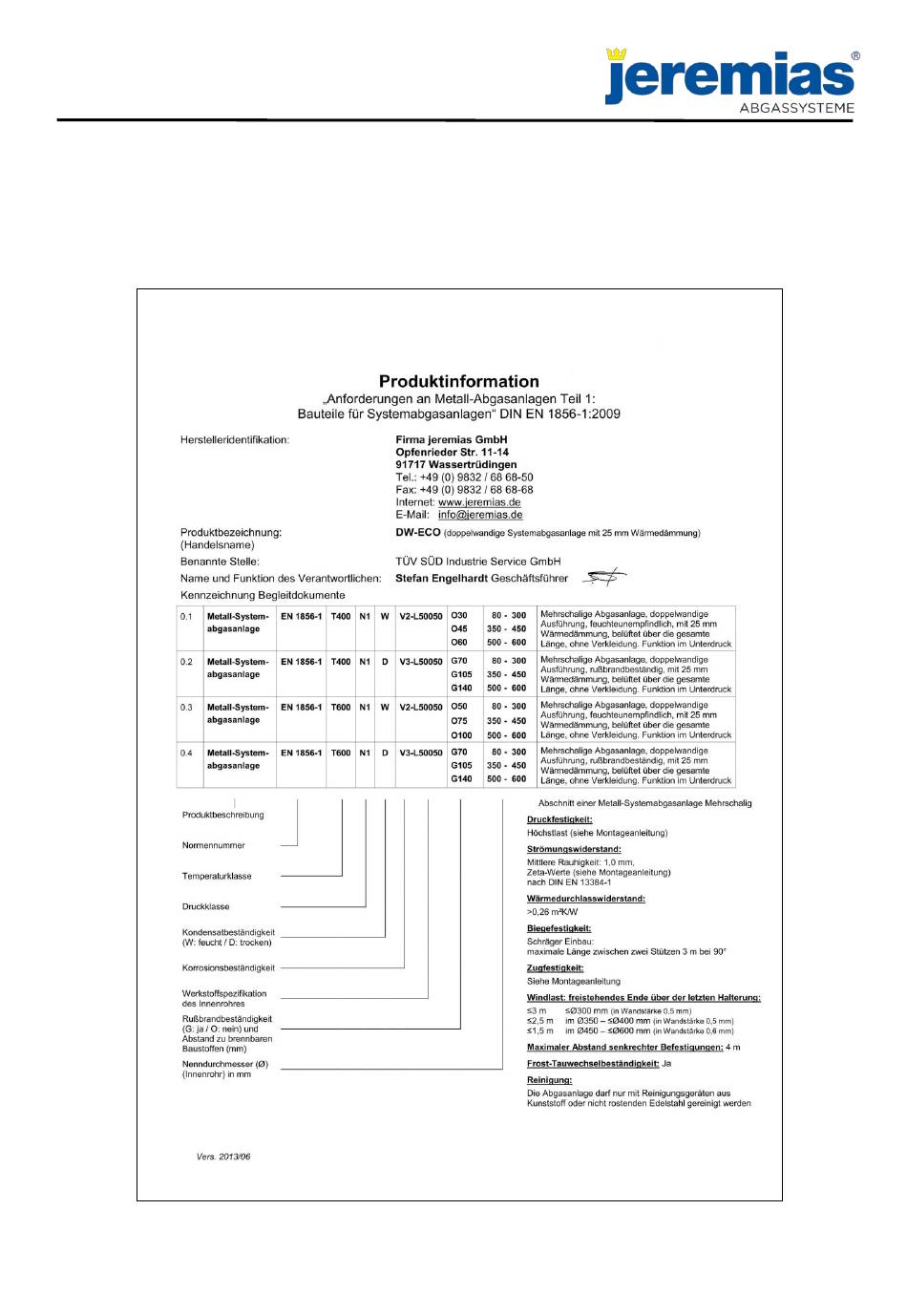

- Seite 1 MONTAGEANLEITUNG System DW-ECO Zertifizierung 0036 CPD 9174 008 nach DIN 1856-1 (Weitere Details entnehmen Sie der Leistungserklärung des Systems DW-ECO) Seite 1 von 12 Version 2/ April 2014 Montageanleitung DW-ECO...
- Seite 2 Der erforderliche Querschnitt ist nach DIN EN 13384 zu bestimmen und vom ausführenden Fachunternehmen zu überprüfen. Vor der Montage ist die Ausführung der Anlage mit dem/der zuständigen bevollmächtigten Bezirksschornsteinfeger/in abzuklären. Seite 2 von 12 Version 2/ April 2014 Montageanleitung DW-ECO...
- Seite 3 1,21 1,55 2,50 1,30 1,65 2,08 0,77 0,96 1,18 3,00 1,09 1,40 1,78 1,50 1,30 1,63 2,02 0,83 1,02 1,24 3,00 1,10 1,39 1,74 1,50 Dübelanzahl Halterungsarm Tabelle 2: Dübelanschlusskräfte Seite 3 von 12 Version 2/ April 2014 Montageanleitung DW-ECO...
- Seite 4 Der Abstand zu brennbaren Baustoffen bezieht sich auf einen hinterlüfteten Einbau auf gesamter Länge! Bei Wanddurchführungen gelten die örtlichen bzw. nationalen Vorschriften, es können auch die zugelassenen jeremias Wand-, Decken- und Dachdurchführungen LUX-ECO & LUX-NOVA verwendet werden. Diese besitzen jedoch nur eine nationale Zulassung für die Länder Deutschland, Österreich und die Schweiz Abstandsmaß...
- Seite 5 Alle Bauteile sind so zu montieren, dass die Muffe des Innenrohres nach oben bzw. in Strömungsrichtung der Abgase zeigt, während die Muffe des Außenrohres entgegengesetzt zur Strömungsrichtung zeigen muss. Jeder Stoß wird mittels eines Klemmbandes gesichert. Bild 3: Längenelement Seite 5 von 12 Version 2/ April 2014 Montageanleitung DW-ECO...
- Seite 6 Höhe der Stütze ist anpassbar. Bild 6: Aufbau mit Teleskopstütze BETONSOCKEL Bei Montage auf einem Betonsockel ist eine Grundplatte für Sockelmontage zu verwenden. Bild 7: Aufbau mit Grundplatte für Sockelmontage Seite 6 von 12 Version 2/ April 2014 Montageanleitung DW-ECO...
- Seite 7 Grundsätzlich ist über jedem T-Stück direkt ein Wandabstandshalter anzubringen. Bei allen Wandbefestigungsbändern müssen die maximalen Abstände zwischen den einzelnen Befestigungen und die Dübelanschlusskräfte berücksichtigt werden. Die Halterungen sollten immer in der Nähe eines Elementstoßes montiert werden. Seite 7 von 12 Version 2/ April 2014 Montageanleitung DW-ECO...
- Seite 8 Edelstahl und der Grundplatte für Zwischenstützen (s. Bild 9). Konsolbleche Grundplatte für Zwischenstützen Längenelement 1000 / 500 / 250 Wandabstandhalter T-Anschluss 87° Reinigungselement Grundplatte Konsolbleche Bild 9: Aufbau mit Zwischenstütze Seite 8 von 12 Version 2/ April 2014 Montageanleitung DW-ECO...
- Seite 9 Bei der Planung der Abgasleitung muss die Mindesthöhe über Dach berücksichtigt werden. Das doppelwandige System DW-ECO von jeremias kann bis Ø300 mm, max. 3,00 m ab der letzten Befestigung freistehend ausgeführt werden. Sollte die Höhe über Dach größer als 3,00 m sein, so ist ein Kragarm erforderlich (s.
- Seite 10 (s. Bild 12). Sollte bei innen liegenden Anlagen die Höhe über der letzten Befestigung größer als 3,00 m sein, so kann mittels der 3-Punkt-Abspannschelle ein höherer Aufbau realisiert werden. Bild 12: Aufbau Stulprohr mit integrierter Abluftführung Seite 10 von 12 Version 2/ April 2014 Montageanleitung DW-ECO...
- Seite 11 Maximalmaße eingehalten werden. Bitte beachten Sie auch, dass nach einem Verzug Zwischenstützen mit Wandkonsolen zu verwenden sind (siehe Bild 13). Schrägführung 15° / 30° / 45° Schrägführung 87° Befestigung mit Wandabstandshalter dw-eco 20-24 Bild 13: Aufbau Schrägführung Zwischenstütze und Wandkonsole Achtung: Bitte beachten Sie, dass bei hohen Abgastemperaturen und / oder großen Längen vor einer...
- Seite 12 ABSCHLIESSENDE HINWEISE Die Abgasanlage DW-ECO wurde auf Gasdichtheit, Korrosionsbeständigkeit und sichere Montage hin entwickelt und geprüft. Es dürfen somit nur Originalteile des jeremias Systems DW- ECO verwendet werden. Außerdem sind die Herstellerangaben und die Montageanleitung einzuhalten. Technische Änderungen sind vorbehalten!
