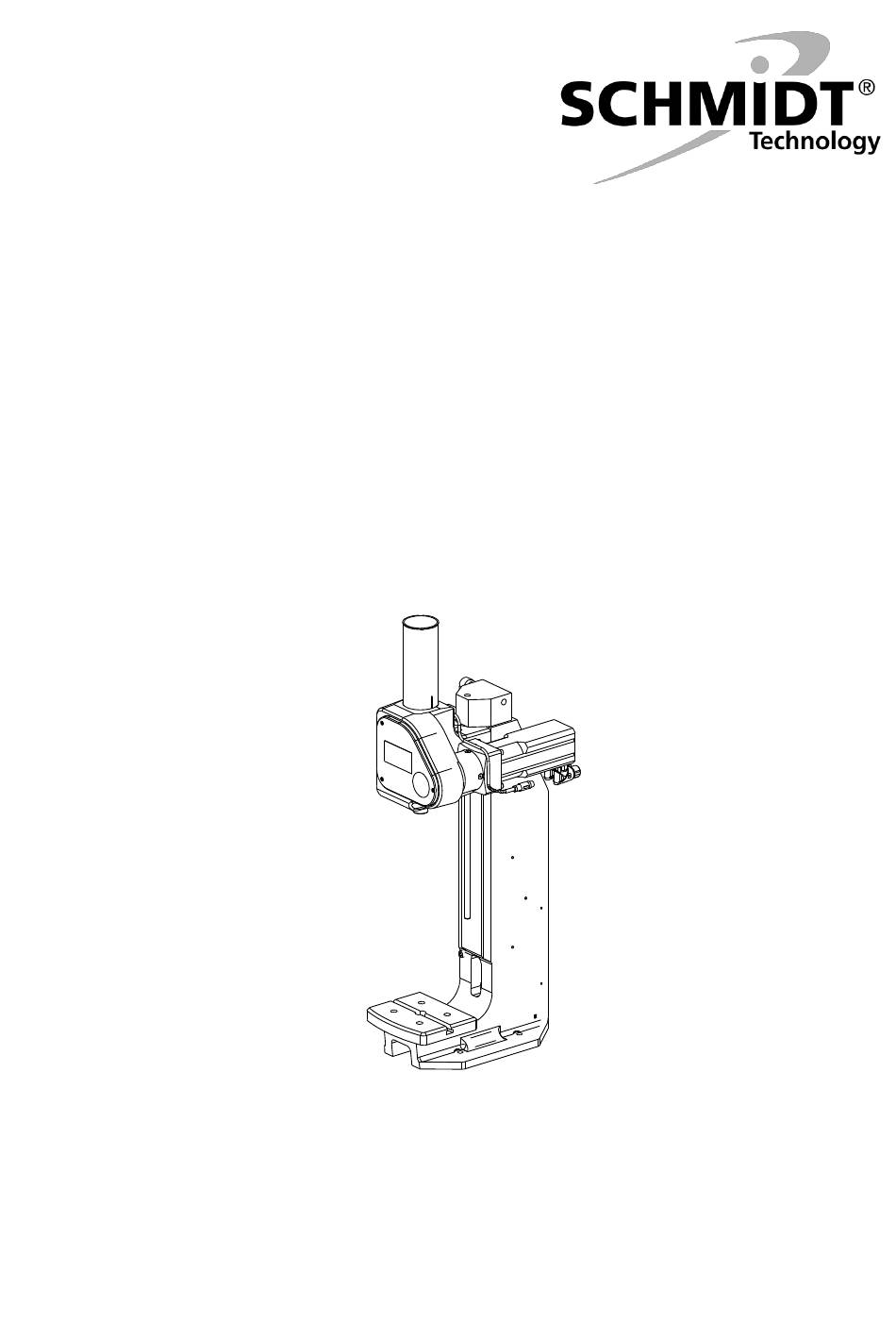

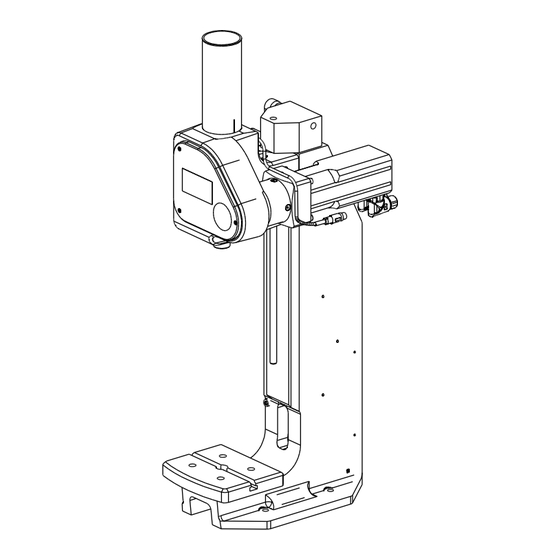

- Seite 1 Original-Montageanleitung ® SCHMIDT ElectricPress 343-345...
-
Seite 2: Mitgeltende Unterlagen
Informationen über das eingesetzte Pressensystem, dessen Aufbau, Bedienung und Wartung werden in einer separaten Anleitung beschrieben. Weitere Informationen dazu erhalten Sie in der "Betriebsanleitung - SCHMIDT Handarbeitsplatz" bzw. in der "Montageanleitung - SCHMIDT Automationskomponenten". Informationen über die eingesetzte Steuerung und deren Aufbau werden in einer separaten Anleitung beschrieben. -
Seite 3: Inhaltsverzeichnis
Getriebe schmieren ................17 Stößelausstand prüfen ................ 18 Mechanischen Anschlag wechseln ............. 18 Fehlerdiagnose ................... 19 Kundenservice ..................20 Außerbetriebnahme und Entsorgung ..... 21 Außerbetriebnahme ................21 Entsorgung ..................21 Anhang ............. 23 Technische Daten ................23 ElectricPress 343-345 – V2.0 ® SCHMIDT... -
Seite 4: Sicherheit
Handarbeitsplatz Pressvorgängen mit manueller Beschickung und Entnahme. ODER Als Bestandteil mit SCHMIDT Automationskomponenten zum Bau eines Pressensystems. In diesem Fall muss das Pressensystem/Werkzeug so gestaltet sein, dass ein Eingreifen in den Gefährdungsbereich nicht möglich ist. Eine andere oder darüber hinausgehende Benutzung gilt nicht als bestimmungsgemäß. -
Seite 5: Restgefahren
WARNUNG Gefährdung von Personen Bei Arbeiten mit der Presse darf der Bediener weder sich noch andere in Gefahr bringen. Betreiben Sie die Presse nur, wenn sich keine Person im Gefährdungsbereich aufhält. ElectricPress 343-345 – V2.0 ® SCHMIDT... -
Seite 6: Lärmemission Der Presse
Die Hubgeschwindigkeit der Presse hat maßgeblichen Einfluss auf den Schallpegelwert. Eine Reduzierung der Geschwindigkeit reduziert die Lärmemission. Weitere Informationen dazu erhalten Sie in der "Betriebsanleitung - SCHMIDT Handarbeitsplatz" bzw. in der "Montageanleitung - SCHMIDT Automationskomponenten". Normen und Vorschriften Nachfolgend sind einige wichtige Normen und Vorschriften aufgelistet, die Sie beim Betrieb einer Presse beachten müssen. -
Seite 7: Electricpress
Messdatenerfassung Planetengetriebe Stößel Funktion Bei der ElectricPress wird die Kraft des Motors über ein Planetengetriebe mittels Zahnrädern auf eine Zahnstange am Stößel übertragen. Daraus resultiert ein konstanter Kraftverlauf über den gesamten Arbeitshub. Die integrierte Bremse dient als Stößelhochhalteeinrichtung und verhindert das Absinken des Stößels in stromlosem Zustand. -
Seite 8: Montage Und Inbetriebnahme
Schalten Sie eine defekte Presse sofort ab und lassen Sie die Störungen unverzüglich beseitigen. Unsachgemäßes Transportieren, Aufstellen und Inbetriebnehmen ist unfallträchtig und kann Schäden oder Funktionsstörungen an der gelieferten Komponente verursachen, für die SCHMIDT Technology keine Haftung bzw. Garantie gewährt. Anlieferung Überprüfen... -
Seite 9: Presse Aufstellen
Presse mit Ständer Vor dem Betrieb muss die Presse mit dem Pressenuntergestell (optional) oder einem anderen ausreichend stabilen Tisch verschraubt werden. Zum Anheben können Sie das Transportgeschirr an der oberen Querverstrebung des Ständers befestigen. ElectricPress 343-345 – V2.0 ® SCHMIDT... - Seite 10 Schrauben Sie die Presse auf dem Pressenuntergestell bzw. Tisch fest. Eigenes Trägersystem VORSICHT Falsch dimensioniertes Trägersystem Bekommen Sie die Presse ohne den dazugehörigen Ständer von SCHMIDT Technology geliefert, müssen Sie die Presse auf einem geeigneten Trägersystem montieren. Trägersystem nicht ausreichend dimensioniert, kann es von der Produktion fehlerhafter Teile bis zur Beschädigung des Pressensystems kommen.
-
Seite 11: Werkzeuge Montieren
Bei der Arbeit mit der Presse besteht die Gefahr, dass Personen in den Schließvorgang der Werkzeuge greifen. Folgen können Verletzungen wie Finger- und Handquetschungen sein. Ergreifen Sie notwendige Sicherheitsmaßnahmen, die verhindern, dass Personen in den Schließvorgang eingreifen. Informieren Sie das Personal über die Gefahrenquelle! ElectricPress 343-345 – V2.0 ® SCHMIDT... -
Seite 12: Oberwerkzeug
Setzen Sie das Unterwerkzeug auf die Tischplatte. Schrauben Sie das Unterwerkzeug auf der Tischplatte fest. Abbildung 5: Ständer mit Tischplatte (Beispiel) Tischbohrung T-Nut Bei Ständern mit einer verschraubten Tischplatte ist die Tischplatte auf den Stößel ausgerichtet aber nicht verstiftet. ElectricPress 343-345 – V2.0 ® SCHMIDT... -
Seite 13: Arbeitsbereich Einstellen
Ziehen Sie die Klemmschrauben vor dem ersten Probehub fest an. Achten Sie auf die richtige Funktion der Höhenverstellung. Die Arbeitshöhe hängt von der Höhe des verwendeten Ober- bzw. Unterwerkzeugs, dem Gesamthub sowie der Höhe des zu bearbeitenden Werkstücks ab. ElectricPress 343-345 – V2.0 ® SCHMIDT... -
Seite 14: Arbeitshub Einstellen
Höhe der Stößelunterkante bezogen auf die Tischplatte an. Arbeitshub einstellen Die einzelnen Parameter des Arbeitshubs definieren Sie in der Steuerung. Weitere Informationen dazu erhalten Sie in der "Betriebsanleitung - SCHMIDT Handarbeitsplatz" bzw. in der "Montageanleitung - SCHMIDT Automationskomponenten". ElectricPress 343-345 – V2.0 ®... -
Seite 15: Presse Anschließen
Komponenten geerdet sein. Erdungsverbindungen leiten Störungen über externe Stromversorgungskabel, Signalkabel oder Kabel zu Peripheriegeräten übertragen werden. An der Presse befinden sich folgende Anschlüsse: Abbildung 8: Anschlüsse (Beispiel) A10/X1 Leistung (orange) A10/X2 Geber (grün) EtherCAT ElectricPress 343-345 – V2.0 ® SCHMIDT... -
Seite 16: Wartung Und Instandhaltung
Die Presse darf nur von einer Fachkraft gewartet werden. Arbeiten an elektrischen Ausrüstungen der Presse dürfen nur von Elektrofachkräften oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft gemäß den elektrotechnischen Regeln vorgenommen werden. Ersatzteile müssen den von SCHMIDT Technology festgelegten technischen Anforderungen entsprechen. Dies Originalersatzteilen immer gewährleistet. -
Seite 17: Kraftmessung Abgleichen
Zeitintervallen kalibriert und gegebenenfalls justiert werden. Die EN ISO 9001 (Qualitätsmanagementsysteme - Anforderungen) schreibt eine Kalibrierung des Systems in regelmäßigen Zeitintervallen vor. Die Kalibrierung wird auch als Dienstleistung durch den SCHMIDT Kundenservice angeboten. Getriebe schmieren Die Schmierung der Spindel ist wegabhängig. Anhand des eingestellten Fahrprofils wird berechnet, wann das nächste Mal geschmiert werden muss. -
Seite 18: Stößelausstand Prüfen
4 Wartung und Instandhaltung Abbildung 10: Schmiernippel ElectricPress (3)45 Schmiernippel Stößelausstand prüfen Für die Referenzierung benötigt die Presse einen mechanischen Anschlag. Bei einer Fehlfunktion der Presse kann es passieren, dass der Stößel diesen mechanischen Anschlag beschädigt und somit die Referenzposition und den Stößelausstand im Nullpunkt verstellt. -
Seite 19: Fehlerdiagnose
INIT / LINK OK & ACT OK Pre-Operational Safe-Operational Presse betriebsbereit Messdatenerfassung RangeCalc Presse nicht referenziert FW-Update (Bootloader aktiv) FW-Update (FoE in FW aktiv) = rot = grün = orange = aus Abbildung 13: Blinksignale X1 ElectricPress 343-345 – V2.0 ® SCHMIDT... -
Seite 20: Kundenservice
4 Wartung und Instandhaltung Kundenservice Wenden Sie sich an den Kundenservice von SCHMIDT Technology, wenn Sie Probleme mit dem Pressensystem oder der Software haben. Für eine schnelle Bearbeitung halten Sie die Material-Nr. und Serien-Nr. der Komponenten des Pressensystems bereit. Sie finden diese Angaben auf dem Typenschild ... -
Seite 21: Außerbetriebnahme Und Entsorgung
Entfernen Sie alle Kabel und Leitungen. Zerlegen Komponenten nach maschinenbautypischer Vorgehensweise. Entsorgung Trennen Sie die Bauteile nach deren Verwertung: Metallrecycling (Stahl, Eisen, Aluminium …) Kunststoffrecycling Kabel und Leitungen Elektronikschrott (elektronische Bauteile) ElectricPress 343-345 – V2.0 ® SCHMIDT... - Seite 22 Sondermüll (Öl, Fett, Batterie …) Restliche Komponenten nach Materialbeschaffenheit entsorgen Entsorgen Sie die getrennten Bauteile entsprechend den lokalen Vorschriften oder über einen speziellen Entsorgungsfachbetrieb. Informationen zur umweltgerechten Entsorgung erhalten Sie bei örtlichen Behörden oder speziellen Entsorgungsfachbetrieben. ElectricPress 343-345 – V2.0 ® SCHMIDT...
-
Seite 23: Anhang
180 x 150 180 x 280 - Bohrung [Ø mm] 20H7 20H7 - Höhe [mm] Gewicht [ca. kg] Die Leistungsdaten sind bezogen auf 1000 m über NN. Die Lebensdauer der Presse beträgt 2 x 10 Presszyklen. ElectricPress 343-345 – V2.0 ® SCHMIDT... - Seite 24 United Kingdom SCHMIDT Technology Ltd United Kingdom (UK) Tel. +44 (0) 118930 5464 sales@schmidttechnology.co.uk www.schmidttechnology.co.uk SCHMIDT Technology Corp. Cranberry Corporate Center 280 Executive Drive USA-Cranberry Twp., PA 16066 Tel. +1 (724) 772-46 00 info@schmidtpresses.com www.schmidtpresses.com ElectricPress 343-345 – V2.0 ® SCHMIDT...
