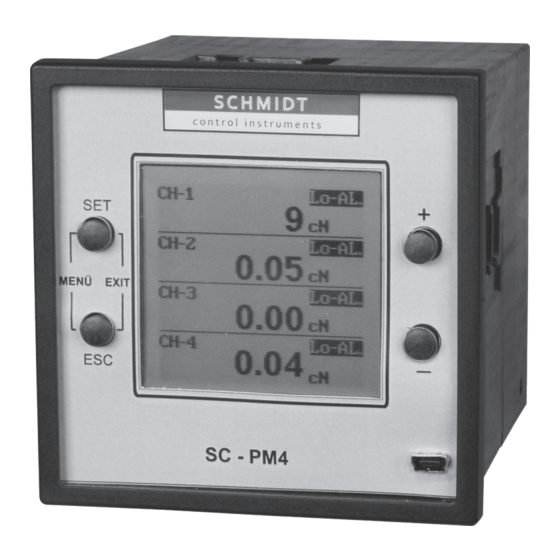

Schmidt SC-PM4 Bedienungsanleitung
Verwandte Anleitungen für Schmidt SC-PM4
Inhaltszusammenfassung für Schmidt SC-PM4
- Seite 1 S C H M I D T c o n t r o l i n s t r u m e n t s Ausgabe SC-PM4 01.0.D Modellreihe SC SC-PM4 Bedienungsanleitung Gültig ab: 01.10.2016 • Für künftige Verwendung aufbewahren!
-
Seite 2: Inhaltsverzeichnis
2.3.2 Anschluss über die RS 422 Schnittstelle ............8 2.4 Lieferumfang ......................9 2.5 Lieferbare Zusatzausstattung ................. 9 2.6 Auspacken ......................9 3 Arbeiten mit dem SC-PM4 ..................10 3.1 Funktionen der Bedienelemente ................10 3.1.1 Einschalten des SC-PM.................. 10 3.1.2 Ausschalten des SC-PM................. 10 3.2 Messen mit dem SC-PM .................. -
Seite 3: Gewährleistung Und Haftung
Grundsätzlich gelten unsere “Allgemeinen Verkaufs- und Lieferbedingungen“. Diese stehen dem Betreiber spätestens seit Vertragsabschluss zur Verfügung. Gewährleistung: - Für SCHMIDT Auswerteeinheiten 12 Monate. Ausgenommen von der Gewährleistung sind Verschleißteile, elektronische Komponenten und Messfedern. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgen den Ursachen zurückzuführen sind:... -
Seite 4: Informelle Sicherheitsmaßnahmen
Firma HANS SCHMIDT & CO GMBH bestimmt. Die Verwendung mit Sensoren anderer Hersteller oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HANS SCHMIDT & Co GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: - Das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten. -
Seite 5: Allgemeine Informationen
Allgemeine Informationen 2.1 Technische Daten Digitalanzeige: LCD Display mit Hintergrundbeleuchtung Maßeinheiten: cN, daN, g , kg lb oder oz einstellbar Dämpfung (f 9-stufig einstellbar Ausgangssignal: Analogsignal: 0 - 10 V DC (R > 5K Ohm) Last Grenzwerte: min. / max. (einstellbar), mit Ausgangssignal Open Collector max. -
Seite 6: Belegung Der Anschlussklemmen Und Des Kabels
2.2 Belegung der Anschlussklemmen und des Kabels Spannungsversorgung Schirm 15 - 24 V RS 422 Schnittstelle Externe Anschlüsse Analog GND Analog out Kanal 4 Analog out Kanal 3 Analog GND Analog out Kanal 2 Analog out Kanal 1 Maximum Kontakt Kanal 4 Minimum Kontakt Kanal 4 Maximum Kontakt Kanal 3 Minimum Kontakt Kanal 3... -
Seite 7: Anschluss Der Sc-Pm4
Kraftstromleitungen oder hochbelasteten Signalleitungen, gleich welcher Spannungsart, verlegt werden. Die Bedingungen der CE Spezifikation sind nur erfüllt, wenn die SC-PM4 mit von uns gelieferten Sensoren und Verbindungskabeln ausgerüstet und be- trieben wird. Für jede andere Kombination, hat die Zusicherung der CE Spe- zifikation keine Gültigkeit. -
Seite 8: Anschluss Über Die Rs 422 Schnittstelle
2.3.2 Anschluss über die RS 422 Schnittstelle Mit der RS 422 Schnittstelle können bis zu 24 Sensoren Online über Anzeigen mit einem PC Sensor Verbunden werden. Weitere Geräte Online Sensor Earth / Schirm + 15 - 24 V DC RS422/RS232 Konverter... -
Seite 9: Lieferumfang
2.4 Lieferumfang SC-PM4 Auswerteeinheit 1 USB Kabel 1 Betriebsanleitung 2.5 Lieferbare Zusatzausstattung EK0612 Anschlusskabel für TS Sensor mit 1 Diodenstecker und offenen Enden, Länge 3 m EK0614 Anschlusskabel für für TS Sensor mit 1 Diodenstecker und offenen Enden, Länge 5 m EK0615 Anschlusskabel für für TS Sensor mit 1 Diodenstecker und offenen Enden,... -
Seite 10: Arbeiten Mit Dem Sc-Pm4
- Die elektrische Verbindung zwischen der SC-PM und den mitgelieferten Sensoren mit den optional erhältlichen Kabeln herstellen. Für selbstgefertigte Kabel wird keine Garantie oder Haftung seitens der Firma HANS SCHMIDT & Co GmbH übernommen. Einschalten - Die externe Spannungsversorgung einschalten Die LCD zeigt die Typenbezeichnung der Anzeige, sowie die Soft- und Hardware Version. -
Seite 11: Messen Mit Dem Sc-Pm
Vor dem Arbeiten mit dem Gerät müssen Sie, falls notwendig, Ihre persönli- che Schutzausrüstung anlegen. z. B. Schutzbrille, Handschuhe, etc. Das Typenschild mit CE Zeichen und der Seriennummer, die Kalibrierplakette (Option) und das SCHMIDT Qualitätssiegel sind auf der Geräteoberseite angebracht. - Das Gerät nach Kapitel 3.1.1 einschalten - Den Messbereich und die Maßeinheit der angeschlossenen Sensoren nach Kapitel 3.3.2... -
Seite 12: Berechnung Des Dämpfungsfaktors
Geräteeinstellungen (Forts.) Hauptmenü Untermenü Einstellungsmenü Beschreibung [numerisch] • Messwerte werden als Zahl angezeigt. Anzeige — [Bargraph] • Messwerte werden als Zahl und Balken- diagramm angezeigt Dämpfung — [1 - 9] Zum Einstellen der Dämpfung (Kap. 3.3.1) Zum aktivieren und deaktivieren der einge- Alarm — [an], [aus] stellten Alarmwerte. CH1 - CH4 Zum aktivieren und deaktivieren der Mes- Kanal [an], [aus]... -
Seite 13: Untermenü Justierung
SCHMIDT-Justierung bewährt und ist insbesondere für Vergleichsmessungen ausrei- chend. Bei Bedarf kann der Sensor auch in anderer Lage betrieben werden. Weicht das Messgut in Materialart, Durchmesser, Eigensteifigkeit, Geometrie usw. vom SCHMIDT- Standard-Justiermaterial wesentlich ab, wird eine Justierung mit Kundenmuster emp- fohlen. -
Seite 14: Zero- (Nullpunkt) Und Gain-Justierung (Verstärkung)
3.4.1 ZERO- (Nullpunkt) und GAIN-Justierung (Verstärkung) Das Gerät kann maximal 4 Kalibrierungen pro Kanal speichern. Die Justierung erfolgt immer für die unter Kal.Platz (siehe Kap. 3.3) eingestellte Materialkennlinie Voraussetzung: - Je ein Gewicht, das 10 % und 90 % der eingestellten Messbereich entspricht, muss vorhanden sein. - Seite 15 3.4.1 ZERO- (Nullpunkt) und GAIN-Justierung (Verstärkung) GAIN-Justierung: Voraussetzung: ZERO-Justierung ausgeführt. Justierung: - An dem Messgut ein Gewicht, das 90 % des Messbereiches entspricht (Maßein- heit beachten) senkrecht hängend befestigen (fig. 3.4.1). Das Gewicht muß frei hängen. - Die Taste „SET“ betätigen und betätigt halten. - Mit den + oder –...
-
Seite 16: Die Analog Schnittstelle
4 Die ANALOG Schnittstelle Die analoge Schnittstelle kann für den Anschluss eines Linienschreibers, der dem gängi- gen Industriestandard entspricht oder für eine kundenseitige Signalverarbeitung verwen- det werden. Die technischen Daten können in dem Kapitel 2.1 nachgelesen werden. Achtung die Justierung der Analog-Schnittstelle darf nur von Elektrofachpersonal ausgeführt werden. -
Seite 17: Technische Daten Der Online Sensoren
Modellreihe TS (Typen TS1, TSP, TSH, TSL, TSF, TSW, TSR, TSB1, TSB2) Modellreihe FS (Typen FS1, FSP, FSH, FSL, FSB1) Modellreihe MZ (Typen MAZD, MBZD, MAZF, MBZF, MBZB) Justierung: nach SCHMIDT-Werksnorm Genauigkeit: Von 10 % bis 100 % des Messbereiches: TS: ± 1 % Full Scale FS: ±... -
Seite 18: Wartung Und Instandhaltung
Missverständnissen, bitte das Gerät mit einer detaillierten Fehlerbeschreibung an uns zurückschicken. Bitte teilen Sie uns bei der Bestellung auch mit, ob Sie ein Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 benötigen. Reparaturadresse: HANS SCHMIDT & Co GmbH Schichtstr. 16 84478 Waldkraiburg Germany... - Seite 19 Notizen:...
-
Seite 20: Seit 60 Jahren In Aller Welt
Gewebespannungsmesser Dickenmesser Textilhärteprüfer und Shore-Härte-Prüfer Probenschneider Gewichtswaagen Textilfeuchtigkeitsmesser Leckprüfgerät Softometer Seit 60 Jahren in aller Welt Hans Schmidt & Co GmbH Postadresse: Telefon: e-mail: P. O. B. 1154 int. + 49 / (0)8638 / 9410-0 info@hans-schmidt.com 84464 Waldkraiburg Germany Fax: Lieferadresse: int.
