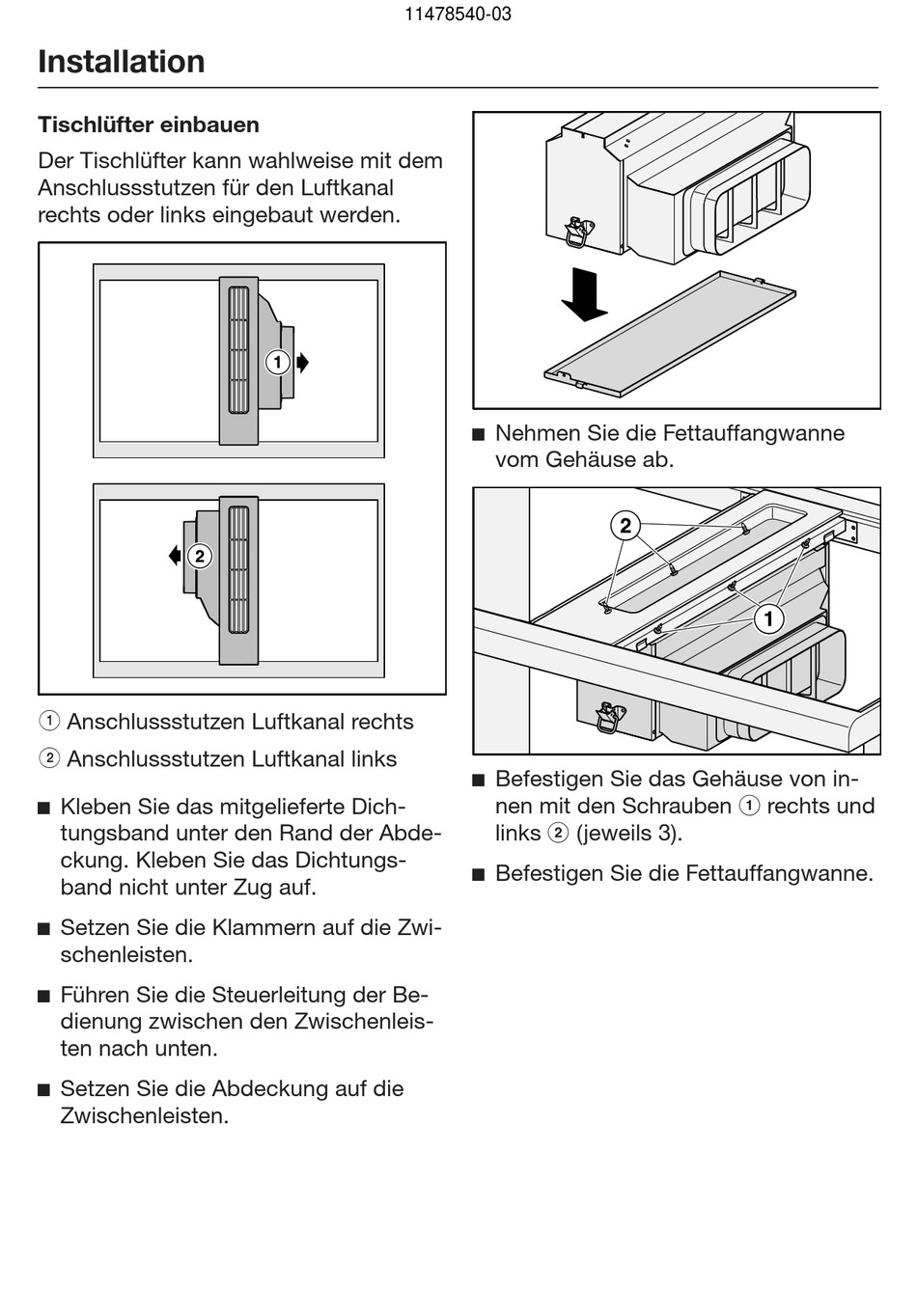

Installation
Tischlüfter einbauen
Der Tischlüfter kann wahlweise mit dem
Anschlussstutzen für den Luftkanal
rechts oder links eingebaut werden.
a Anschlussstutzen Luftkanal rechts
b Anschlussstutzen Luftkanal links
Kleben Sie das mitgelieferte Dich-
tungsband unter den Rand der Abde-
ckung. Kleben Sie das Dichtungs-
band nicht unter Zug auf.
Setzen Sie die Klammern auf die Zwi-
schenleisten.
Führen Sie die Steuerleitung der Be-
dienung zwischen den Zwischenleis-
ten nach unten.
Setzen Sie die Abdeckung auf die
Zwischenleisten.
11478540-03
Nehmen Sie die Fettauffangwanne
vom Gehäuse ab.
Befestigen Sie das Gehäuse von in-
nen mit den Schrauben rechts und
links (jeweils 3).
Befestigen Sie die Fettauffangwanne.
