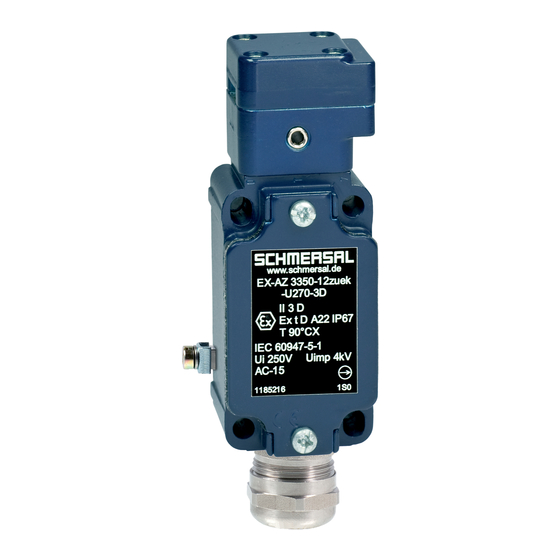

schmersal EX-AZ 3350 Betriebsanleitung

Betriebsanleitung
Sicherheitsschalter
Betriebsanleitung . . . . . . . . . . . . . . .Seiten 1 bis 4
DE
Original
Operating instructions. . . . . . . . . . . . .pages 5 to 8
EN
Original
Aktuální verzi návodu k použití
CS
ve vašem jazyce naleznete na
www.schmersal.net.
Encontrará el manual de
ES
instrucciones actual en su
idioma oficial de la UE en
nuestra página de Internet
www.schmersal.net.
Il manuale d'istruzioni aggiornato
IT
nella vostra lingua (lingua ufficiale
UE) è scaricabile in Internet
all'indirizzo www.schmersal.net.
U vindt de huidige versie van
NL
de gebruikshandleiding in uw
officiële landstaal op het Internet,
www.schmersal.net.
O manual de instruções actual,
PT
no seu idioma oficial da UE,
encontra-se na nossa página de
Internet www.schmersal.net.
Inhalt
1 Zu diesem Dokument
1.1 Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.2 Zielgruppe: autorisiertes Fachpersonal . . . . . . . . . . . . . . . . . . . . . .1
1.3 Verwendete Symbolik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.5 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1.6 Warnung vor Fehlgebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
1.7 Haftungsausschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2 Produktbeschreibung
2.1 Typschlüssel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.2 Sonderausführungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.3 Bestimmung und Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.4 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.5 Sicherheitsbetrachtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
3 Montage
3.1 Allgemeine Montagehinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
3.2 Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
4 Elektrischer Anschluss
4.1 Allgemeine Hinweise zum elektrischen Anschluss . . . . . . . . . . . . .3
4.2 Kontaktvarianten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
5 Inbetriebnahme und Wartung
5.1 Funktionsprüfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
5.2 Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
6 Demontage und Entsorgung
6.1 Demontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
6.2 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
7 EU-Konformitätserklärung
