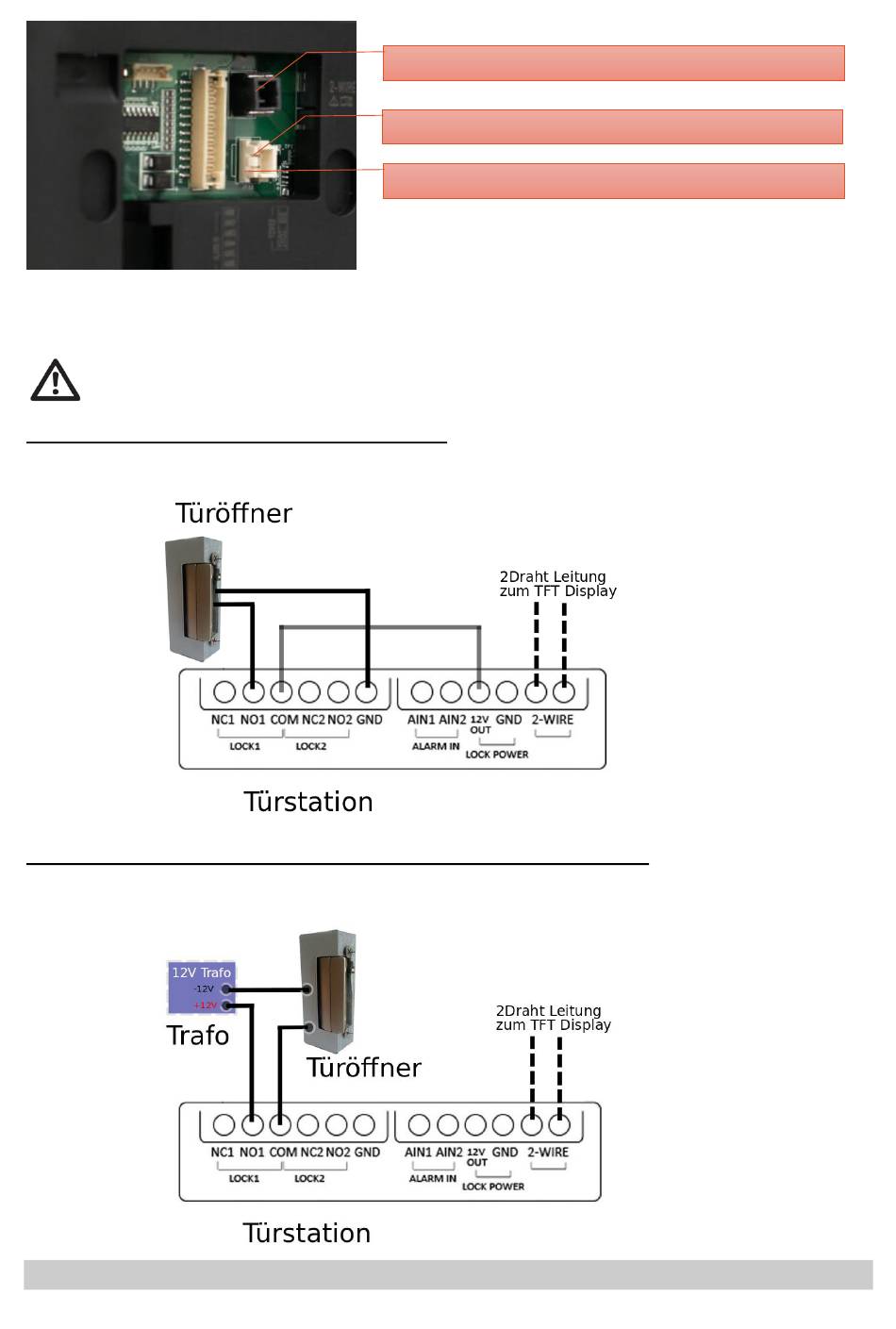

Verbinden Sie den „2WIRE" Kontakt von der Türstation mit den „2Wire" Kontakt des Displays verwenden sie für das
Display den mitgelieferten 2 poligen Stecker. Die Polarität ist hierbei egal. Der Kontakt ist Verpolungssicher.
Verbinden Sie den Kontakt „GND / -24Volt" mit dem -24V Ausgang des Trafos und den Kontakt „+24V mit dem +24V
Ausgang des Trafos.
Achten Sie darauf den Kontakt „-24V" nicht mit dem Kontakt „+24V" zu vertauschen!
Türöffner mit maximal 300mA anschließen
Ein Türöffner mit einer Stromaufnahme von bis zu 300mA kann direkt an die Türstation angeschlossen werden. Dafür
ist der Kontakt „12V OUT" mit dem Kontakt „COM" zu brücken und der Türöffner an „NO 1" und „GND" anzuschließen.
Türöffner mit mehr als 300mA mit separaten Trafo anschließen
Türöffner mit mehr als 300mA Leistungsaufnahme benötigen einen separaten Trafo und sind wie folgt
anzuschließen:
Einrichtung: Admin Passwort vergeben
„2Wire" Anschluss Display mit Türstation
verbinden
„-24 Volt" Kontakt (GND) mit Trafo verbinden
„+24 Volt" Kontakt mit Trafo verbinden
7
