Elektrischer Anschluss

6 Elektrischer Anschluss
6.1

Anschlussbedingungen

HINWEIS
Wird das Gerät ohne Antenne an die Versorgungsspannung angeschlossen,
führt dies zu Schäden am Gerät.
‣
Das Gerät nie ohne angeschlossene Antenne betreiben.
• Kabel spannungsfrei an den FieldEdge SGC200 anschließen
• Anschlusshinweise in dieser Kurzanleitung beachten
• Versorgungsspannung 8 ... 30 V
• Das Netzteil muss nach IEC 60950-1 oder IEC61010-1 zertifiziert sein
• Eingangsstrom 0,2 A

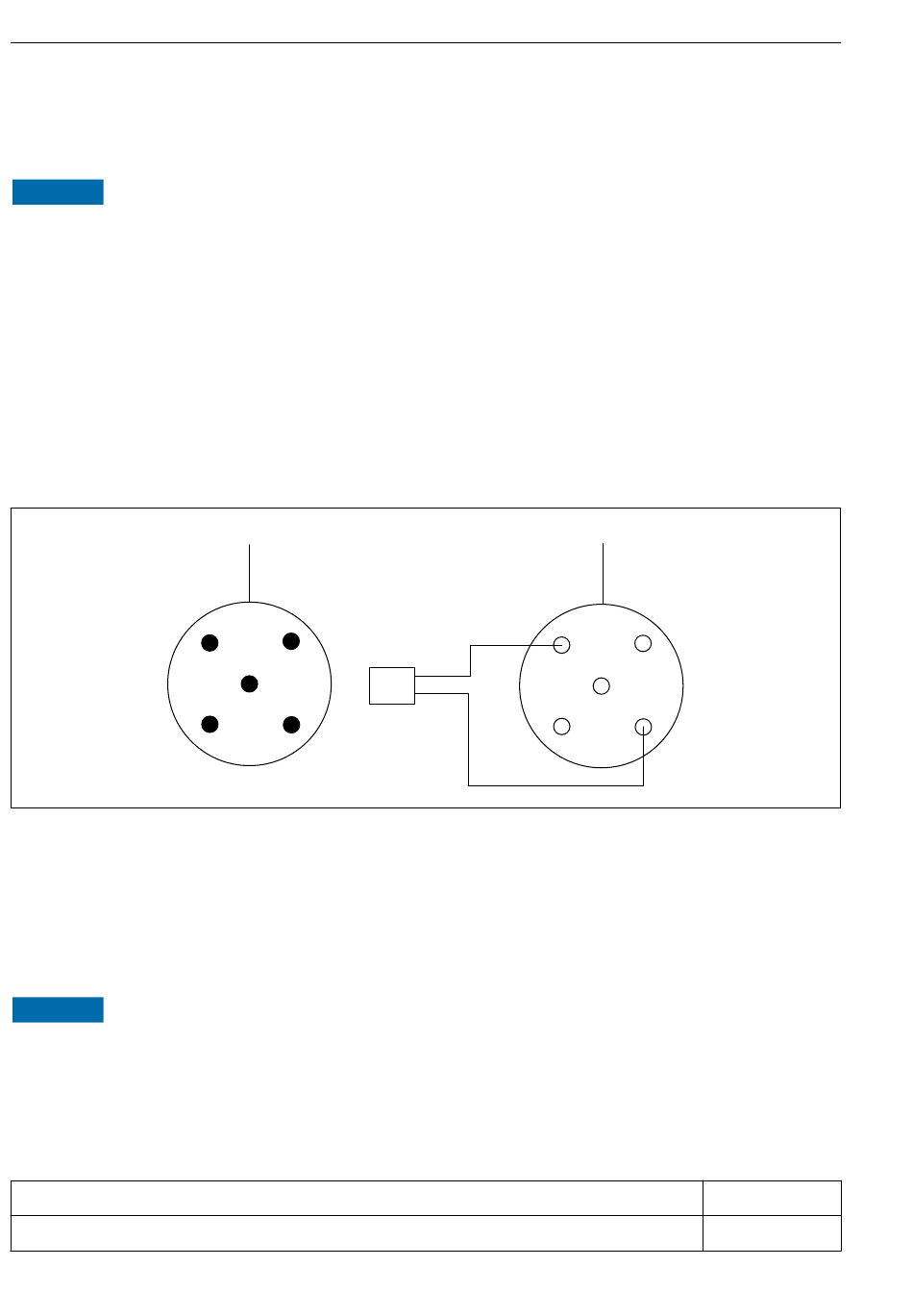

6.2 Gerät anschließen
1 Buchse
2 Stecker
6.2.1

Schutzart sicherstellen

IP67
HINWEIS
Geöffnetes Gehäuse des FieldEdge SGC200,
führt zum Verlust der Schutzart IP67.
‣
Das Gehäuse des FieldEdge SGC200 darf nicht geöffnet werden.
6.3

Anschlusskontrolle

Sind System, Geräte und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen?
10
DC
1
4 3
5
DC
1 2
3
GND
+
2
FieldEdge SGC200
2
4
5
1


