Produktinformation
Die Abhöreinheit APKsdi-RU verfügt über einen 3GBit SDI Videoeingang mit Zugriff auf alle 16
Audiospuren und „loop through" Videoausgang , zwei analoge Lautsprecherausgänge sowie einen
frontseitigen 6,3mm Klinken-Kopfhöreranschluss und ist für Bearbeitungs-, Produktions- und
Kontrollplätze mit 2-kanaliger Abhörsituation konzipiert.
Neben den Standard Abhörfunktionen wie Phasentausch, Monobildung, nur linker Kanal (LL) bzw. nur
rechter Kanal (RR) auf beide Lautsprecherausgänge stehen Lautstärkeregelung für die
Lautsprecherausgänge und die Kopfhörerausgänge sowie eine Dämpfung zur Verfügung (auch als GPI
verfügbar).
Zur Anpassung von Audiolaufzeiten an die Abhörumgebungen oder an ein Videobild kann eine
permanente und eine temporäre Audioverzögerung bis 170ms in beide Lautsprecherausgänge
einschliffen werden.
Die Abhöreinheit APKsdi-RU ist in einem kompakten Auftischgehäuse verbaut. Mit zwei separat
erhältlichen Winkeln lässt sich das Gehäuse in einem 19" Schrank verbauen.
Merkmale der Bedienung
8 Quellenanwahl- und 7 Funktionstasten, beleuchtet
1x Pegelsteller für die Lautsprecherverstärkung
Sonderfunktionen
Statische und dynamische Audioverzögerung,
Steuerungseingang für extern DIM und extern MUTE
TS101110
♦
822697
♦
Ton- und Studiotechnik GmbH
Seite 1 von 4
Version 1.0, Stand 06/21, Irrtümer und Änderungen vorbehalten

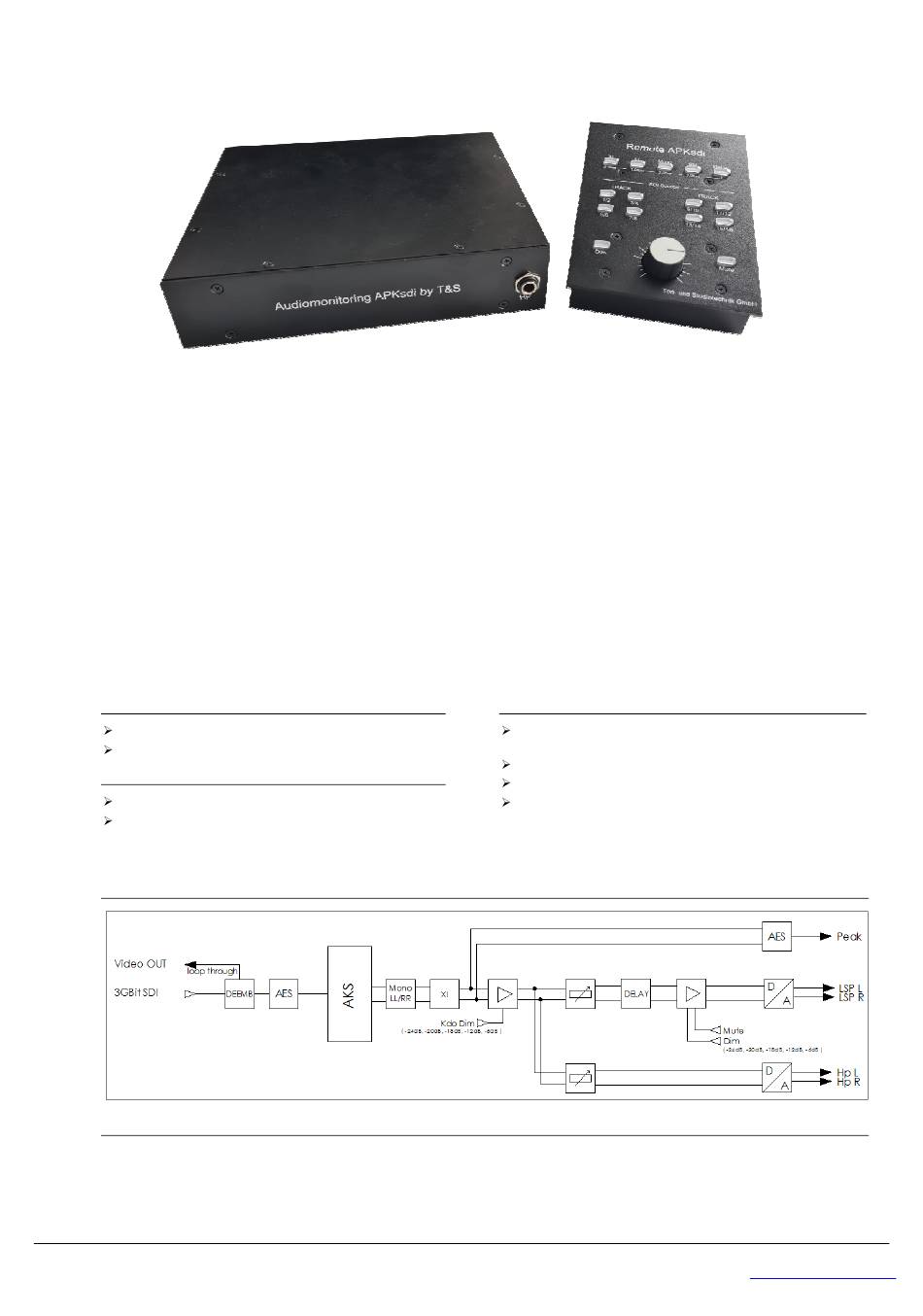

Stereo Abhöreinheit APKsdi-RU
max. 170ms
Prinzipschaltbild
Systeme/Optionen/Zubehör
Digitale Abhöreinheit APKsdi-RU
2 Stück Montagewinkel APK, St 2mm, sw
Am Schellberg 18
D-41516 Grevenbroich
Merkmale der Audioverarbeitung
1x 3GBit SDI Videoeingang mit Audiodeembedder mit
SDI „loop through" Ausgang
2x analoger Lautsprecherausgang
1x digitaler Messausgang
GPI mit Dim/Mute, 15pol. Sub-D female
*je
incl. Spannungsnetzteil
Telefon: +49 2182 570447-0
Telefax: +49 2182 570447-11
audio monitoring by T&S
E-Mail: tus@ts-online.com
Internet:
http://www.ts-online.com
