Inhaltszusammenfassung für T&S Audio Processing Unit APU-AMS24

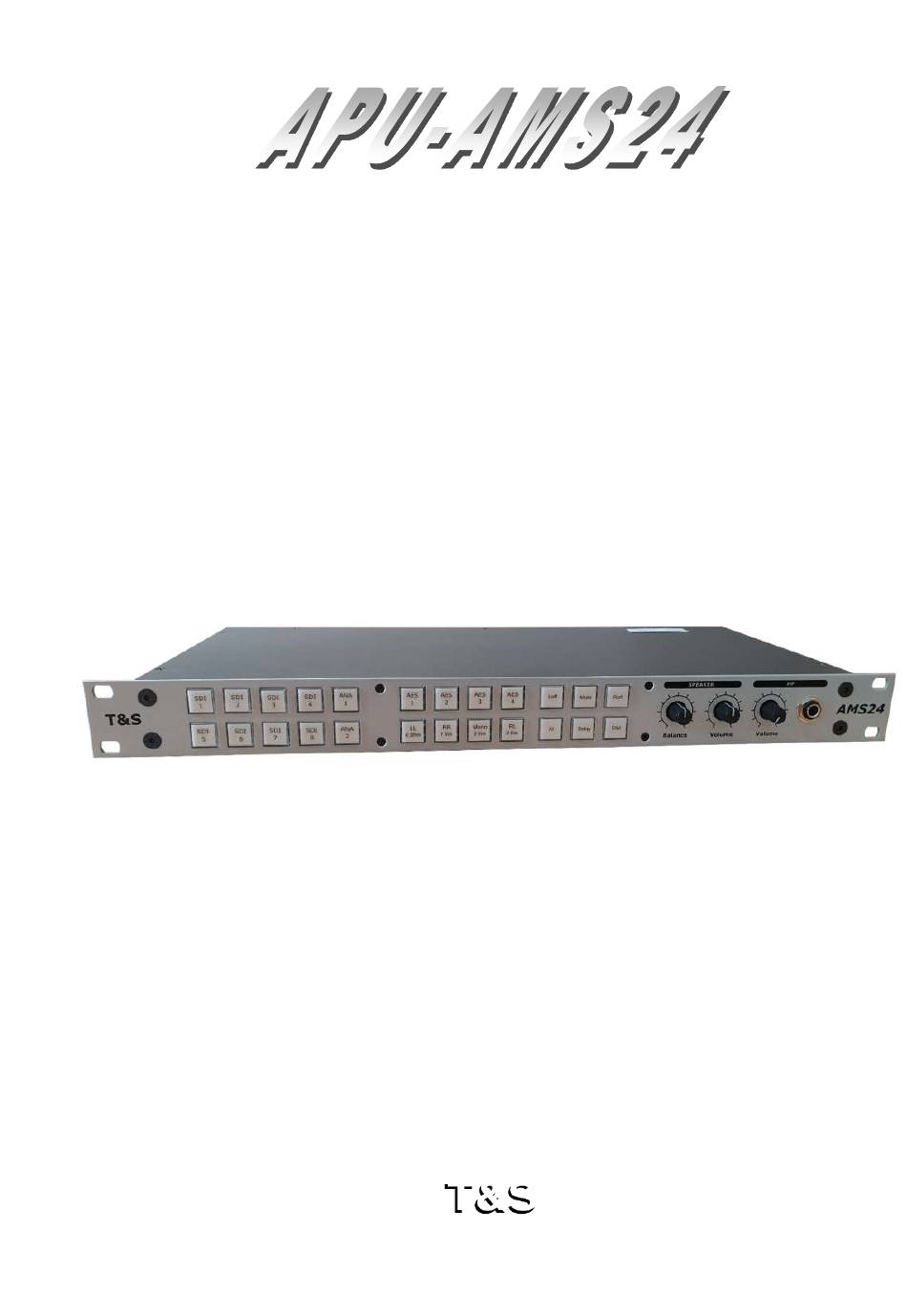

- Seite 1 Stereo Abhöreinheit mit frontseitiger Bedienung Bedienungsanleitung Ton- und Studiotechnik GmbH www.ts-online.com D - 4 1 5 1 6 G r e v e n b r o i c h Am Schellberg 18 Tel.: +49 2182 570 447 0 Fax: +49 2182 570 447 11...
- Seite 2 A M S 2 4 a u d i o - p r o c e s s i n g b y T & S Bedienungsanleitung Version 1 Copyright © 2021 Ton- und Studiotechnik GmbH Alle Rechte vorbehalten. Kein Teil dieses Buches darf in irgendeiner Form ohne vorherige schriftliche Genehmigung der Firma Ton- und Studiotechnik GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S Inhaltsverzeichnis Vorwort ............................5 Ansichten APU-AMS24......................6 2.1. Frontansicht und Rückansicht .................... 6 Konfiguration ..........................7 3.1. - Seite 4 A M S 2 4 a u d i o - p r o c e s s i n g b y T & S 9.1.3. Audioausgänge, digital und analog ................17 9.1.4. Videoein-/ausgang SDI, digital ................18 9.1.5. GP Interface ......................
-
Seite 5: Vorwort
Die Einstellungen der Audioverzögerungen sowie die Definition der Tastenbelegungen werden komfortabel mittels Web-Browser über eine LAN-Schnittstelle vorgenommen und in einem nicht flüchtigen Speicher der Audio Processing Unit APU-AMS24 gesichert. Jede Audio Processing Unit wurde vor Ihrer Auslieferung sorgfältig geprüft und getestet. Sollten Sie dennoch während der Installation oder Inbetriebnahme Fehler feststellen, so setzen Sie sich... -
Seite 6: Ansichten Apu-Ams24
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S ANSICHTEN APU-AMS24 2.1. Frontansicht und Rückansicht T&S 100-240VAC 50-60Hz Multifunktionstaste, frei definierbar Lautstärke Pegelsteller Balance Pegelsteller Pegelsteller Kopfhörer mit 6,3mm Klinkenanschluss ... -
Seite 7: Konfiguration
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S KONFIGURATION Die komplette Konfiguration der Audio Processing Unit APU- AMS24 erfolgt über Ethernet. ... -
Seite 8: Delay Settings
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S 3.1.2. Delay Settings 3.1.2.1. Delay LipSync Das Delay LipSync dient zur Anpassung der Audiolaufzeiten an ein (statische Audioverzögerung) Videobild und wird permanent in alle Lautsprecherausgänge eingeschliffen. -
Seite 9: Mid-Bot
Änderungen vornehmen und mit dem Anwahlfeld „Apply“ zur APU-AMS24 übertragen. Die neuen Einstellungen werden übernommen und sofort angezeigt. 3.1.5. Network Settings Die Audio Processing Unit APU-AMS24 wird firmenseitig mit folgenden Einstellungen ausgeliefert: Source IP-Adresse 192.168.10.85 Gateway Adresse 192.168.10.1... -
Seite 10: Einstellung Gateway Ip-Adresse
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S 3.1.5.2. Einstellung Gateway IP-Adresse Eine gültige Gateway IP-Adresse für das Gerät im Netzwerk eingeben. ... -
Seite 11: Config Administration
Computer zur APU-AMS24 zu übertragen. Auf der Homepage das Anwahlfeld „Admin“ aufrufen. Es folgt die Seite Config Administration der Audio Processing Unit APU-AMS24 3.1.6.1. Konfiguration von PC laden Unter dem Abschnitt „Transfer a configuration to APU-AMS24 “ das Anwahlfeld „Durchsuchen“... -
Seite 12: Bedienung
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S BEDIENUNG Vorab einige Konventionen zur Schreibweise der Bedienung: Wenn im Folgenden von einer aktiven Taste gesprochen wird, so bedeutet dies, dass die zugehörige Leuchtdiode in der Taste angeschaltet ist und somit die aktive Funktion signalisiert. -
Seite 13: Lautstärkeregelung
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S 4.2. Lautstärkeregelung 4.2.1. Lautstärke LSP Einstellen der Abhörlautstärke der beiden Monitorausgänge LSP L/R. Funktion: Bedienung: Potentiometer Volume in die gewünschte Stellung drehen. -
Seite 14: Seitentausch
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S 4.3.2. Seitentausch Funktion: Seitenverkehrtes Ausspielen der Abhörsignale. Taste MON-RL drücken. Bedienung: Anmerkung: Eine beleuchtete Taste MON-RL signalisiert einen aktiven Seitentausch. Ein erneutes Drücken der Taste MON-RL nimmt die Funktion zurück. -
Seite 15: Blockschaltbild
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S BLOCKSCHALTBILD TECHNISCHE DATEN Abmessungen 19“ 1HE, 483 x 44 x 300mm Gewicht <... -
Seite 16: Lieferumfang
Im Schadensfall kontaktieren Sie bitte den Lieferanten. SICHERHEITSHINWEISE Um die Gefahr eines elektrischen Schlages zu vermeiden, halten Sie alle Komponenten der Audio Processing Unit APU-AMS24 geschlossen. Das Öffnen und Reparieren der Geräte darf nur von qualifiziertem Fachpersonal unter Einhaltung aller geltenden Vorschriften durchgeführt werden. -
Seite 17: Steckerbelegungen
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S STECKERBELEGUNGEN 9.1. Audioeinheit APU-AMS24 9.1.1. Audioeingänge, digital und analog 15pol. Sub-D AES3 ANALOG ANALOG female IN 1..4 IN 1..4... -
Seite 18: Videoein-/Ausgang Sdi, Digital
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S 9.1.4. Videoein-/ausgang SDI, digital 3GBit SDI-1 IN 3GBit SDI-1 OUT 3GBit SDI-2 IN 3GBit SDI-2 OUT Pin 1 Schirm Schirm... -
Seite 19: Schnittstelle System
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S 9.1.8. Schnittstelle System 9pol. Sub-D In-/Output male RS232 Pin 1 Pin 6 Pin 2 Verbunden mit Pin 8 Pin 7 Pin 3... -
Seite 20: Anhang
A M S 2 4 a u d i o - p r o c e s s i n g b y T & S ANHANG 10.1. Tastenfunktionen AESid 1-8 Anwahl 8-kanaliger Audioeingang AESid-IN 1-4 AES3 1-8 Anwahl 8-kanaliger Audioeingang AES3-IN 1-4 ANA 1-8 Anwahl 8-kanaliger Audioeingang ANA-IN 1-8 SDI 1-8... - Seite 21 A M S 2 4 a u d i o - p r o c e s s i n g b y T & S MON-MONO Anwahl Monobildung MON-LL Anwahl linker Kanal auf beide Lautsprecher MON-RR Anwahl rechter Kanal auf beide Lautsprecher MON-MONO Anwahl Monobildung MON-DIM...
