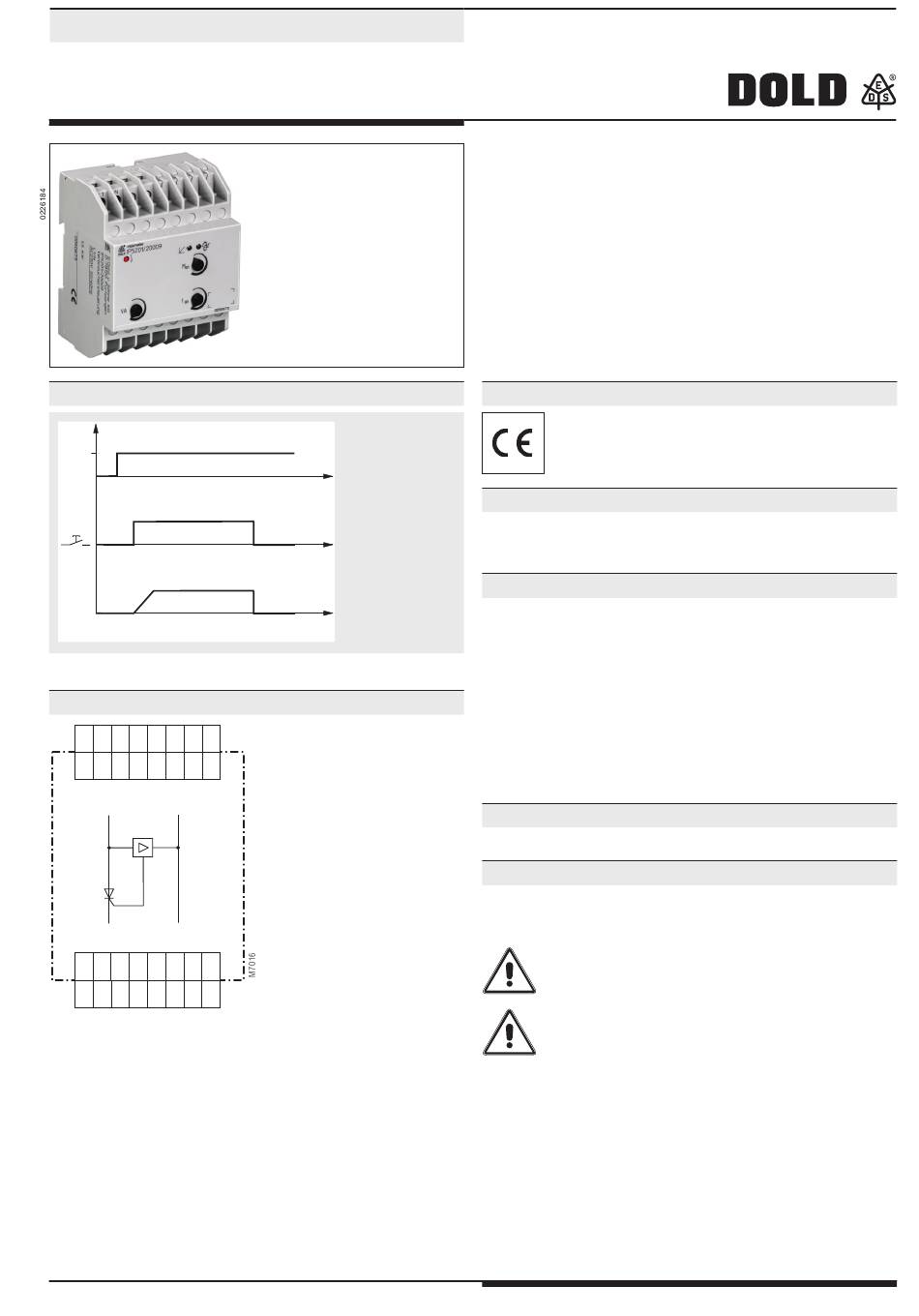

Dold IP 5201/20009 Kurzanleitung

Leistungselektronik / Installationstechnik
VARIMETER
Einschaltstrombegrenzer
IP 5201/20009
Funktionsdiagramm
U
L1
U
T1
Schaltbild
L1 N
L1 N
T1 T2
T1 T2
IP 5201/20009
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
t
t
t
M7015
Original
• Sanftstart von Einphasen-Verbrauchern bis 1,5 kW
• Erkennung von ein- und ausgeschalteten Verbrauchern
• Zur nachträglichen Montage in die Geräte-Anschlussleitung
• Getrennte Einstellmöglichkeit von Hochlaufzeit,
Startspannung und Ansprechwert
• Zum Aufschnappen auf 35 mm Norm-Hutschiene
• 70 mm Baubreite
Zulassungen und Kennzeichen
Anwendungen
• Verringerung der Einschaltströme von Verbrauchern
• Vermeidung von Spannungseinbrüchen (Lichtflicker)
beim Einschalten von Verbrauchern
Aufbau und Wirkungsweise
Der Einschaltstrombegrenzer ist ein robustes, elektronisches Steuergerät,
für den sanften Start von 1-phasigen Verbrauchern. Die Netzphase wird
mittels Phasenanschnitt derart beeinflusst, dass der Strom stetig ansteigt.
Nach erfolgtem Anlauf wird die Leistungselektronik mittels internem
Relaiskontakt überbrückt, um die Verluste im Gerät zu minimieren.
Das IP 5201 ist dafür bestimmt, um in die Verbraucher-Anschlussleitung
geschaltet zu werden, weil bei schon vorhandenen Verbrauchern nicht
in dessen Steuerung eingegriffen werden darf. Das IP 5201 erkennt
selbsttätig, wann sich der Verbraucher (z.B. ein Kühlaggregat) einschalten
will. In diesem Moment muss das Gerät automatisch den Sanftstart
aktivieren. Wenn sich der Verbraucher wieder abschaltet, wird auch das
IP 5201 wieder deaktiviert.
Geräteanzeigen
Rote LED aktiv:
Hinweise
Einbau- oder Kabelsteckdosen, die mit dem IP 5201 verschaltet sind,
sollten gekennzeichnet sein.
Warnung:
Auch im deaktivierten Zustand sind die Ausgangsklemmen
des Gerätes nicht potentialfrei, sondern galvanisch mit dem
Netz verbunden. Beim Berühren besteht Stromschlaggefahr.
Achtung:
Bildschirme und PC's dürfen an diesem Gerät nicht betrieben
werden, wenn sie Schaltnetzteile enthalten.
1
IP 5201 in Betrieb
11.01.21 de / 335A
