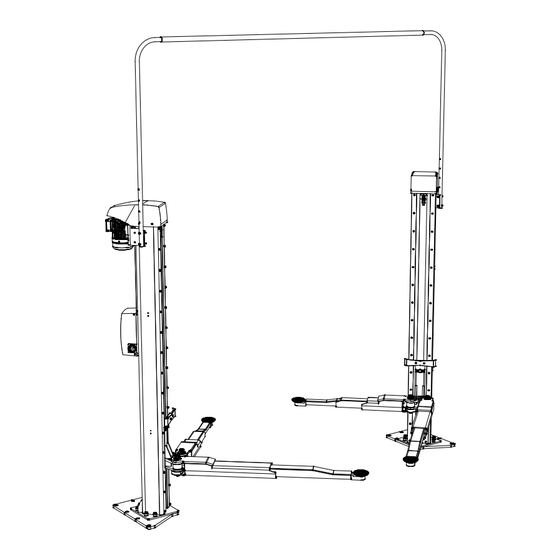

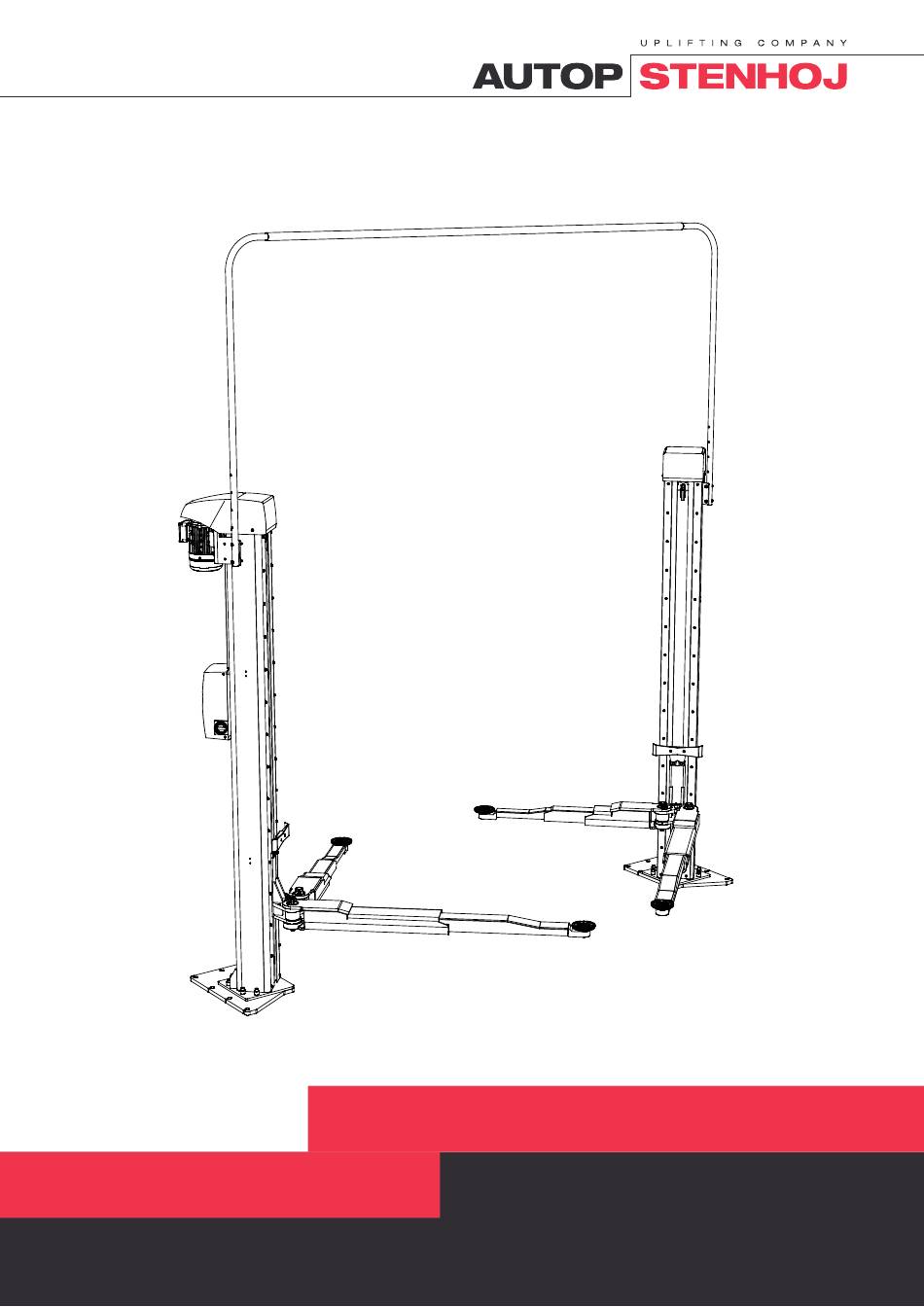

- Seite 1 Maestro 2.35 Premium Montageanleitung (ÜBERSETZTE AUSGABE) Betriebsanleitung Vor Beginn immer griffbereit am aller Arbeiten Gerät Betriebsanleitung AUFBEWAHREN lesen! Manual no.: T70849-DE Date: 11.12.2020...
- Seite 2 2 / 31 Maestro 2.35 Premium T70849-DE Achtung! Vor Inbetriebnah- me Gerät auf män- gelfreien Zustand und technisch einwandfreie Funk- tion kontrollieren! © AUTOPSTENHOJ GmbH Sandkampstraβe 90 D-48432 Rheine Tel. (DK) +45 76 82 13 30 (DE) +49 5971 / 860202 E-mail: info@autopstenhoj.com...
- Seite 3 T70849-DE Maestro 2.35 Premium 3 / 31 Diese Montageanleitung zeigt Schritt für Schritt den Montageablauf, der einen späteren störungsfreien Betrieb gewährleistet. Es ist daher ausserordentlich wichtig, sich die Zeit zu nehmen, die einzuhaltenden Toleranzen gewissenhaft zu prüfen. Anderenfalls kann die optimale Funktion der Hebebühne nicht garantiert werden.
- Seite 4 4 / 31 Maestro 2.35 Premium T70849-DE Alle Komponenten wie gezeigt auslegen. Diese Werkzeuge werden benötigt.
- Seite 5 T70849-DE Maestro 2.35 Premium 5 / 31 Auffahrrichtung...
- Seite 6 6 / 31 Maestro 2.35 Premium T70849-DE Fundamentsplatten wie gezeigt ausrichten. Hinweis: Immer die Anforderungen der örtlichen Behörden bzgl. Aufstellung von Hebebühnen überhal ten. (Für Skandinavien gilt folgendes: Wandabstand: min. 0,7 m, Abstand zwischen Bühne und anderen Maschinen: min. 1,1 m).
- Seite 7 T70849-DE Maestro 2.35 Premium 7 / 31 3500 (ST-DT) Min. 3250 (DT/DT) 90° Auffahrrichtung...
- Seite 8 8 / 31 Maestro 2.35 Premium T70849-DE Stahlband der Säule entfernen, indem der Schnellverschluß geöffnet und das Stahlband unten ausge- hängt wird. Zenterloch in den Fundamentsplatten mit Lithiumfett füllen. Montagehilfe (Bogen) wie gezeigt anbringen, Sicherungsdraht zwischen Hubstuhl und Fußplatte schneiden und die rechte Säule aufrichten.
- Seite 9 T70849-DE Maestro 2.35 Premium 9 / 31...
- Seite 10 10 / 31 Maestro 2.35 Premium T70849-DE Die Säulen ausrichten und wenn notwendig die Fußplatten unterfüttern, so daß die Säulen senkrecht stehen. Bolzen mit Lithiumfett einfetten und montieren. Die Bolzen mit 100 Nm (10 Kpm) anziehen. Aufnahmebohrungen der Hubstühle einfetten.
- Seite 11 T70849-DE Maestro 2.35 Premium 11 / 31 FETT FETT...
- Seite 12 12 / 31 Maestro 2.35 Premium T70849-DE Die Armhaltevorrichtung montieren. Bolzen und Mutter in den Hubstuhl beim kurzen Arm montieren. Bolzen für das Armverriegelungssystem einbauen.
- Seite 13 T70849-DE Maestro 2.35 Premium 13 / 31...
- Seite 14 14 / 31 Maestro 2.35 Premium T70849-DE Montage des Portales (P) - (14.1 - 14.5).
- Seite 15 T70849-DE Maestro 2.35 Premium 15 / 31...
- Seite 16 16 / 31 Maestro 2.35 Premium T70849-DE 14.1. Die Portalseiten in den unteren Befestigungslöschern der Winkelbeschläge wie gezeigt montieren. Abdeckung des Steuerkastens entfernen. Die 2 langen elektrischen Leitungen wie gezeigt durch das Portalrohr ziehen. 14.2. Das fertigmontierte Portal nach oben schwingen und mit den restlichen Schrauben festsetzen.
- Seite 17 T70849-DE Maestro 2.35 Premium 17 / 31 14.1 14.2 14.3 ) 3x400V ) 3x230V 1. Blau 2. Braun 3. Schwarz...
- Seite 18 18 / 31 Maestro 2.35 Premium T70849-DE 14.4. 6-Leiterkabel wie gezeigt in die Kronemuffe an der oberer Platte der Schleppsäule montieren (bitte be- merken, daß die Kabel nummeriert sind). Überschüßige Leitungen aufrollen und hinter dem Motor anbringen. 14.5 Kunststoffpfropfen montieren.
- Seite 19 T70849-DE Maestro 2.35 Premium 19 / 31 14.4 1 2 3 4 5 6 14.5...
- Seite 20 20 / 31 Maestro 2.35 Premium T70849-DE Montage der Unterflurausführung (U) - (15.1 - 15.6).
- Seite 21 T70849-DE Maestro 2.35 Premium 21 / 31...
- Seite 22 22 / 31 Maestro 2.35 Premium T70849-DE 15.1 Maßkontrolle der Fußbodenaussparung zwischen den Säulen (siehe T82335). Leitungskanäle an den Säulen montieren. HINWEIS: Bei Bestellung der kompletten Maestro (U), sind die Leitungskanäle bereits werksseitig montiert. Abdeckung des Steuerkastens entfernen. Elektrische Leitungen in den Leitungskanal einlegen und dessen Abdeckung montieren.
- Seite 23 T70849-DE Maestro 2.35 Premium 23 / 31 15.1 330mm 15.2 15.3...
- Seite 24 24 / 31 Maestro 2.35 Premium T70849-DE 15.4 Beide Leitungen im Leitungskanal und weiter bis zum oberen Ende der Säule führen. Abdeckung des Leitungskanales befestigen. Motorkabel auf die Schleppsäule montieren. Für korrekten Kabelanschluß laut der Netzspannung, siehe Fig. 15.4. Überprüfen, daß der Motor auf die Steuersäule zur korrekten Netzspannung angeschloßen ist.
- Seite 25 T70849-DE Maestro 2.35 Premium 25 / 31 15.4 15.5 ) 3x400V ) 3x230V 1 2 3 4 5 6 Blau Braun Schwarz 15.6 Beton Silikone...
- Seite 26 26 / 31 Maestro 2.35 Premium T70849-DE Der Netzanschluß ist von einem Elektroinstalateur vorzunehmen. ACHTUNG: Die elektronische Steuerung verträgt unter keinen Umständen eine falsche Spannung ! Der Anschluß ist daher äusserst gewissenhaft gemäß Schaltplan (im E-Kasten) vorzunehmen. Beide Hubstühle müssen auf gleicher Höhe sein (X).
- Seite 27 T70849-DE Maestro 2.35 Premium 27 / 31...
- Seite 28 28 / 31 Maestro 2.35 Premium T70849-DE Unteren Endschalter justieren, so daß die Hubstühle 5 mm über die Fundamentsplatten stoppen (beide Säulen). Besonders für CF-08 Aufnahmen: Alle Arme zur aüssersten Stellung ausziehen. Unteren Anschlag nachjustieren, bis die Unterseite der Aufnahme 5mm vom Fußboden stopt.
- Seite 29 T70849-DE Maestro 2.35 Premium 29 / 31 CF-08 STOP...
- Seite 30 30 / 31 Maestro 2.35 Premium T70849-DE Stahlband montieren. Obere Abdeckung montieren. Hebebühne reinigen und nach Einweisung dem Besitzer übergeben.
- Seite 31 T70849-DE Maestro 2.35 Premium 31 / 31...
