Wandsteckdosen für Satellitenempfang geeignet und mit der Einkabel-
Technologie kompatibel sind und dass sie eine bidirektionale Signal-Über-
tragung ermöglichen. Zur Installation benötigen Sie ein QUATTRO LNB mit
separaten LNB Ausgängen (VL-HL-VH-HH). Das Quattro-LNB hat 4 unter-
schiedliche Ausgänge. V/L, H/L, V/H und H/H (siehe Aufdruck am LNB Ge-
häuse). Diese Bezeichnungen finden Sie auch an den Eingängen des Multi-
schalters und diese dürfen nicht vertauscht werden. Jeder Receiver benö-
tigt eine der 24 Userbänder (Benutzerfrequenzen), die Sie aus der Liste
dieser Anleitung entnehmen können. Beachten Sie bitte die Bedienungs-
anleitung der angeschlossenen Endgeräte zur Programmierung der
Benutzerfrequenzen. Jede Benutzerfrequenz darf nur jeweils 1x je Receiver
vergeben werden. Wenn Sie weniger als 24 Receiver verwenden, benutzen
Sie bitte immer die niedrigsten Frequenzen. Wir empfehlen, die Frequenz
jedes Benutzers an der Antennendose oder des Endgerätes zu notieren
bzw. zu kennzeichnen. Alle angeschlossenen Receiver müssen für die Ein-
kabel-Technologie tauglich sein. Fragen Sie hierzu bitte Ihren Verkäufer ob
Ihr Endgerät dafür tauglich ist.
6

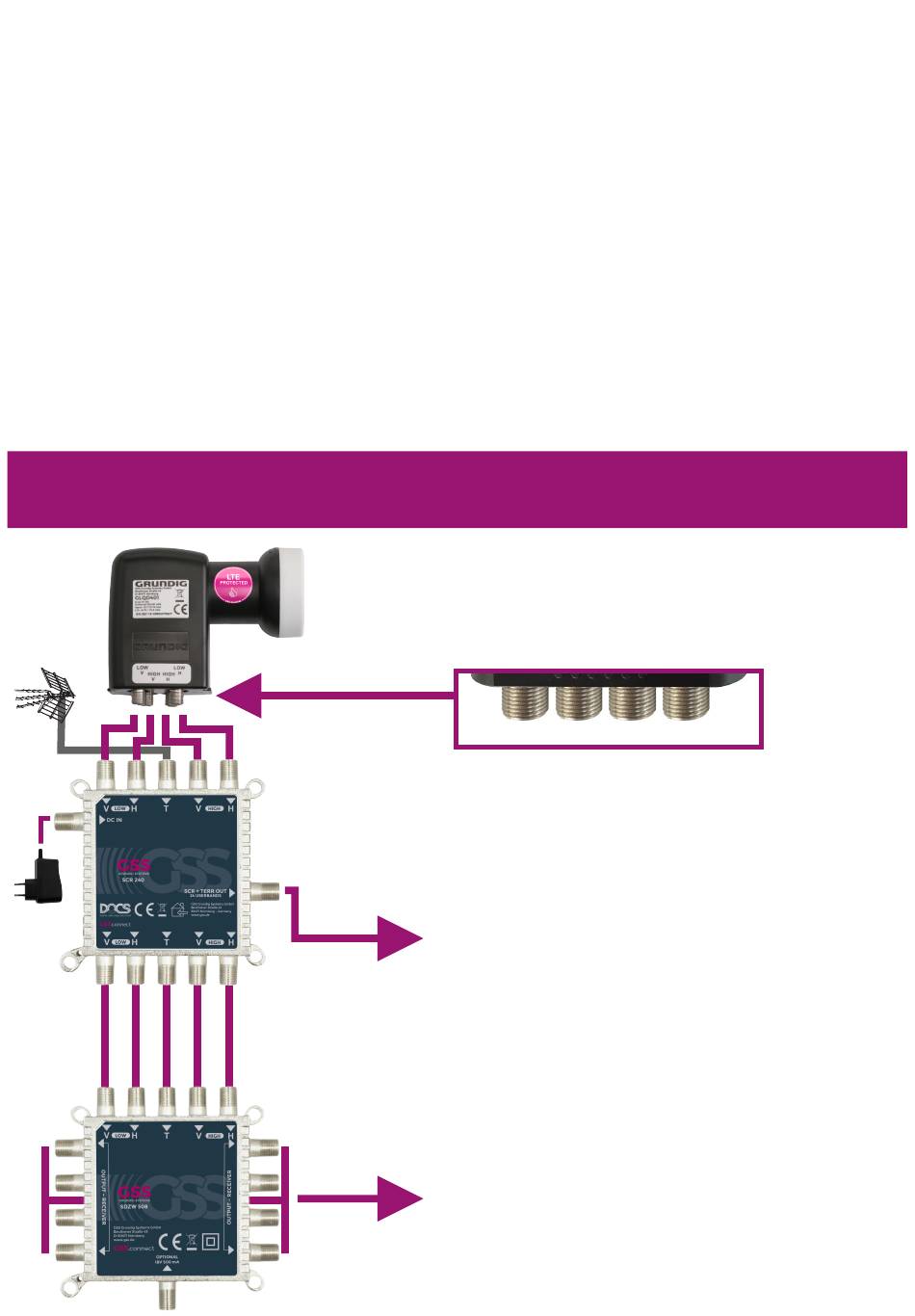

ANSCHLUSSBEISPIEL
DC IN
12 Volt
Zur Installation benötigen Sie ein QUATTRO LNB
mit separaten LNB Ausgängen:
Sie können am SCR Ausgang bis zu
heiten
anschließen. Alle Tuner müssen über die
digitale Einkabellösung verfügen. Zur Verwendung
kommt die SCR-Einkabel-Technologie nach DIN
EN50494 / EN50607.
24 Tunereinheiten
Dieser Multischalter ist durch die Kaskaden-
ausgänge erweiterbar durch weitere DOCS-
Multischalter oder einem Legacy-Multischalter.
Legacy Multischalter (z.B. SDZW 508)
VL - HL - VH - HH
24 Tunerein-
