GSS SDSP 932 Montageanleitung

Einzel-multischalter

Werbung

GSS
Grundig SAT Systems GmbH
Beuthener Straße 43
D-90471 Nürnberg
Multischalter
Einzel-Multischalter
Telefon:
+49 (0) 911 / 703 8877
Fax:
+49 (0) 911 / 703 9210
Email:
info@gss.de
Internet:
http://www.gss.de
SDSP 932
SDSP 924
CLASS

Werbung

loading

Inhaltszusammenfassung für GSS SDSP 932

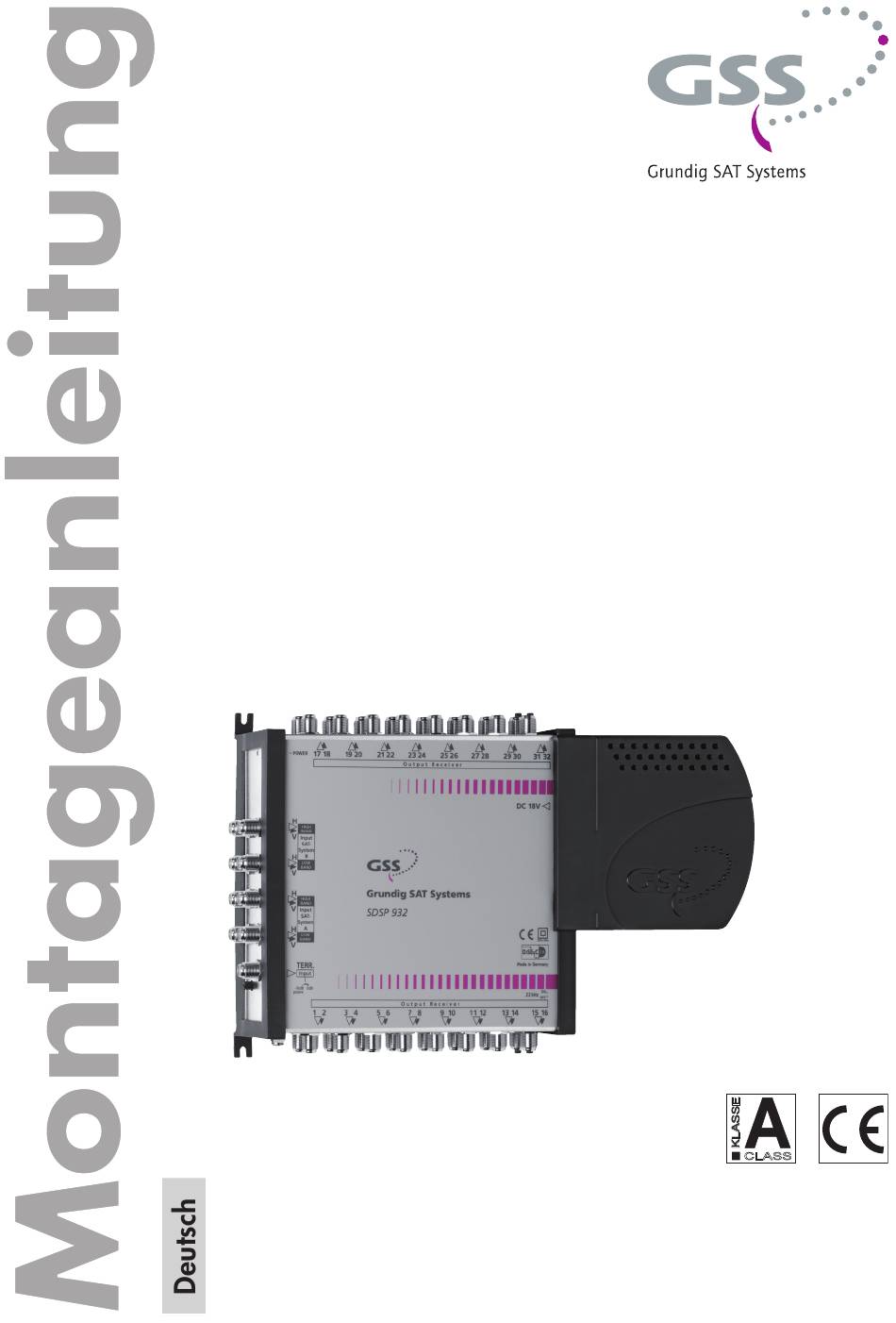

  • Seite 1 Multischalter Einzel-Multischalter SDSP 932 SDSP 924 CLASS Telefon: +49 (0) 911 / 703 8877 Fax: +49 (0) 911 / 703 9210 Grundig SAT Systems GmbH Email: info@gss.de Beuthener Straße 43 Internet: http://www.gss.de D-90471 Nürnberg...
  • Seite 2 22-kHz-Generator kann auf alle High-Band-Eingänge zur Verwendung von Quad-LNBs zugeschaltet werden. SDSP 924 und SDSP 932 arbeiten mit dem DiSEqC 2.0-Protokoll. Der terrestrische Eingang ist im passiven Modus (-10dB) rückkanalfähig. pa n n u n gs V e rs o rg u n g Das Netzteil des Multischalters versorgt die LNB mit Betriebsspannung. Die Spannungszuführung zu den LNB erfolgt über die SAT-ZF-Eingänge des Multi- schalter. - 2 - SDSP 932, SDSP 924...
  • Seite 3 Mul- Terr. Eingang tischalter verwenden, Pegel terr. Eingang 22kHz-Generator Ein/Aus 16 x Netzgerät 22-kHz-Schalter auf ON Ausgänge 1…16 Receiver stellen. Die LED neben dem Schalter leuchtet. Beispiel einer Hausinstallation mit SDSP 932 terr. Antenne 2x Quattro-LNB CH 999 Receiver 1...32 - 3 - SDSP 932, SDSP 924...
  • Seite 4 Ausgangspegel max. 95 dBµV TERR max. 95 dBµV Rauschmaß 7 dB TERR 8 dB Spannungsversorgung/LNB 14 V/18 V max. 1 A, 22 kHz schaltbar Eingangsselektion DiSEqC 2.0, Polarisation, Band, Position Stecker, Impedanz F-Stecker, 75 Ω Speisestrom (Receiver) < 30 mA Netzspannung 100 - 230 V AC, 50/60 Hz Leistungsaufnahme ohne LNB Umgebungstemperatur -20°C … +50°C Abmessungen (BxHxT) [mm] ca. 290 x 185 x 60 Kundendienst: Telefon: +49 (0) 911 / 703 2221 • Fax: +49 (0) 911 / 703 2326 • Email: service@gss.de Grundig SAT Systems GmbH • Beuthener Straße 43 • D-90471 Nürnberg Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS GmbH 11052011...

Diese Anleitung auch für:

Sdsp 924
