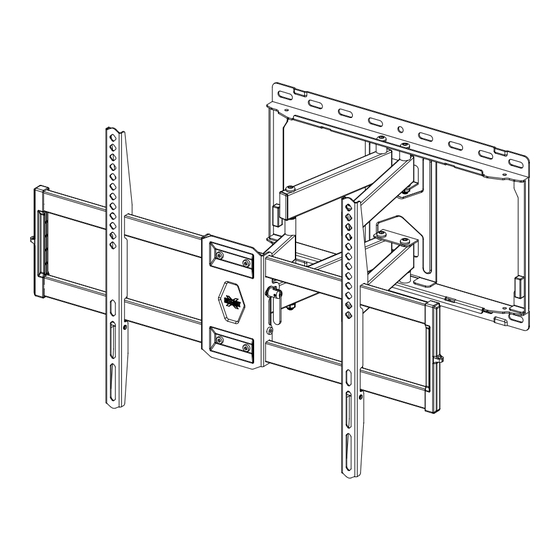

- Seite 1 XML008-K-03 INSTRUCTION MANUAL(P1-P18) Bedienungsanleitung(P19-P35) For 47-84" TV If you have any questions along the way, mail to customerservice.de@x-mount.com. We’re ready to help!
- Seite 2 Before getting started, let’s check below lists to make sure it is just right for you! MAX:600mm/23.62" (MIN:200mm/7.87") Check your TV VESA is within No? This mount is NOT compatible. Min and Max size MAX:400mm/15.74" (MIN:100mm/3.94") Yes? Perfect ! CAUTION: DO NOT exceed the maximum weight Does your TV No? Perfect –...
- Seite 3 TV INTERFACE 200mm 15mm [7.87in] [0.59in] 400mm 100mm [15.74in] [3.94in] 600mm [23.62in] WALL PLATE TOP VIEW - EXTENDED SIDE VIEW - EXTENDED Ø9mm 407mm [16.02in] [Ø0.35in] +5° 237mm [9.33in] 419mm [16.50in] 70mm -15° [2.76in] FULLY ASSEMBLED MOUNT TOP VIEW - RETRACTED 435mm [17.13in] 429mm...
- Seite 4 WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service.
- Seite 5 Parts and Hardware for STEP 2 Lag Bolt M8 Washer Wall Plate Unit Velcro x3 Mounting template CAUTION: Do not use in drywall or wood 16"(406.4mm) 8"(203.2mm) Concrete Wall Anchor 4pcs Parts and Hardware for STEP 3 End Support Extension Arm Extension Arm Allen Key M6x8mm Bolt...
- Seite 6 1-1 Select TV Screws...
- Seite 7 1-2 Figure out the suitable position of brackets HIGH MOUNTING HOLES LOW MOUNTING HOLES TV BRACKETS MUST BE LEVEL INSTALL UP/DOWN IF NEEDED...
- Seite 8 1-4 Attach the TV Plate 1-3 Need Spacer? No, choose suitable screws and washers. Yes, choose suitable screws, washers and spacers. Tips: If you need to combine M6/M8(c/e/f) screws with 2.5mm spacers( i ), you have to remove the inner circle.
- Seite 9 CAUTION: Avoid potential personal injury or property damage! ● Drywall covering the wall, must not exceed 5/8 in. (16 mm) ● Minimum wood stud size: common 2 x 4 in. (51 x 102 mm) nominal 1½ x 3½ in. (38 x 89 mm) ●...
- Seite 10 3. Drill pilot holes using a 7/32 in. (5.5 mm) diameter drill bit. IMPORTANT: Pilot holes must be drilled to a depth of 2.5 in. (64 mm). Be sure to drill into the center of the studs. 4. Install wall plate using four lag bolts and four washers .
- Seite 11 CAUTION: Avoid potential personal injury or property damage! ● Mount the wall plate assembly directly onto the concrete surface ● Minimum solid concrete thickness: 8 in. (203 mm) 1. Position the mounting template on the wall at your desired height. Level the wall plate and mark the hole locations.
- Seite 12 3. Insert four anchors. CAUTION: Be sure the anchors are seated flush with the concrete surface. 4. Insert wall plate using four lag bolts and washers .Tighten the lag bolts only until they are pulled firmly against the wall plate. CAUTION: Improper use could reduce the holding power of the lag bolt.
- Seite 13 Please make sure you install these extension arms in right direction. Inside Outside Outside Inside...
- Seite 14 Before hanging TV, please try to pull the mount to make sure that it has been assembled on the wall tightly.
- Seite 15 Hang TV/bracket assembly onto wall plate, wrap clips on bracket around extension arms and tighten them using bolts...
- Seite 16 6-1 TV leveling adjustment (±3°): Loosen 4 leveling bolts on the rear of TV plate by maximum 2 turns, adjust to level, and retighten to secure. Loosen Tighten...
- Seite 17 6-2 Tilting angle adjustment (+5°/-15°) ： Loosen handle and tilting bolt, adjust TV to your desired position, then tighten handle and tilting bolt. Put the handle level when finish. Level Handle Tilting bolts Tighten Loosen +5° -15°...
- Seite 18 Cables manage: Manage TV cables orderly and guide them through the velcros. Velcro...
- Seite 19 Bevor Sie beginnen, überprüfen Sie die folgenden Listen, um sicherzustellen, dass sie genau für Sie geeignet sind MAX:600mm/23.62" (MIN:200mm/7.87") Überprüfen Sie, ob sich Ihr Fernseher Nein Diese Halterung ist NICHT kompatibel. MAX:400mm/15.74" in VESA befindet Perfekt ! (MIN:100mm/3.94") Min und Max Größe? VORSICHT: Überschreiten Sie NICHT das angegebene Nein Perfekt - Sie können fortfahren.
- Seite 20 TV SCHNITTSTELLE 200mm 15mm [7.87in] [0.59in] 400mm 100mm [15.74in] [3.94in] 600mm [23.62in] WAND PLATTE DRAUFSICHT - ERWEITERT SEITENANSICHT - ERWEITERT Ø9mm 407mm [16.02in] [Ø0.35in] +5° 237mm [9.33in] 419mm [16.50in] 70mm -15° [2.76in] VOLL MONTIERTE MONTAGE DRAUFSICHT - EINGEFAHREN 435mm [17.13in] 429mm 267mm 61mm...
- Seite 21 WARNUNG: Dieses Produkt enthält kleine Gegenstände, die beim Verschlucken eine Erstickungsgefahr darstellen können. Vergewissern Sie sich vor Beginn der Montage, dass alle Teile enthalten und unbeschädigt sind. Wenn Teile fehlen oder beschädigt sind, senden Sie den beschädigten Artikel nicht an Ihren Händler zurück. Wenden Sie sich an den Kundendienst. Verwenden Sie niemals beschädigte Teile! HINWEIS: Es wird nicht die gesamte enthaltene Hardware verwendet.
- Seite 22 Teile und Hardware für SCHRITT 2 M8 Unterlegscheiben Zugbolzen Wandplatte Klettverschluss x3 Montageschablone VORSICHT:Nicht in Trockenbau oder Holz verwenden 16"(406.4mm) 8"(203.2mm) Betonwandanker 4St Teile und Hardware für SCHRITT 3 Verlängerungsarm Verlängerungsarm Unterstützung von Ende Inbusschlüssel M6x8mm Bolzen M6x8mm Bolzen M6x15mm Bolzen...
- Seite 23 1-1Wählen Sie die TV-Schrauben...
- Seite 24 1-2 Finden Sie die geeignete Position der Klammern heraus LOW MOUNTING LÖCHER HOCH MONTAGE LÖCHER TV-HALTERUNGEN MÜSSEN STUFE SEIN Bei Bedarf nach oben / unten installieren...
- Seite 25 1-3 Brauche Abstandhalter ？ 1-4 Bringen Sie die TV-Platte an Nein, wählen Sie geeignete Schrauben und Nein! Unterlegscheiben. Ja, wählen Sie geeignete Schrauben, Unterlegscheiben und Distanzstücke. Tipps: Wenn Sie M6 / M8-Schrauben (c/e/f) mit 2,5-mm-Abstandshaltern (i) kombinieren müssen, müssen Sie den inneren Kreis entfernen.
- Seite 26 VORSICHT: Vermeiden Sie mögliche Personen- oder Sachschäden! ● Trockenbau, der die Wand bedeckt, darf 16 mm (5/8 in.) Nicht überschreiten. ● Mindestgröße der Holzpfosten: üblich 51 x 102 mm (2 x 4 in) nominal 38 x 89 mm (1½ x 3½ in). ●...
- Seite 27 3. Bohren Sie Pilotlöcher mit einem Bohrer mit einem Durchmesser von 5.5 mm (7/32 in). WICHTIG: Pilotlöcher müssen bis zu einer Tiefe von 64 mm gebohrt werden. Achten Sie darauf, in die Mitte der Bolzen zu bohren. 4. Installieren Sie die Wandplatte mit den Zugschrauben und vier Unterlegscheiben Ziehen Sie die Zugschrauben nur an, bis sie fest gegen die Wandplatte gezogen sind.
- Seite 28 VORSICHT: Vermeiden Sie mögliche Personen- oder Sachschäden! ● Montieren Sie die Wandplattenbaugruppe direkt auf der Betonoberfläche. ● Mindeststärke des Vollbetons: 203 mm (8 in). 1. Stellen Sie die aufziehende Vorlage auf der gewünschten Höhe und richten Sie die Löcher mit der Bolzenmittellinie aus.
- Seite 29 3. Setzen Sie die Betonwandanker ein. VORSICHT: Stellen Sie sicher, dass die Betonwandanker bündig mit der Betonoberfläche sitzen. 4. Installieren Sie die Wandplatte mit den Zugbolzen und Unterlegscheiben . Ziehen Sie die Zugbolzen nur an, bis sie fest gegen die Wandplatte gezogen sind. VORSICHT: Eine unsachgemäße Verwendung kann die Haltekraft des Zugbolzens verringern.
- Seite 30 Bitte stellen Sie sicher, die Verlängerungsarme in der richtigen Richtung zu installieren. Drinnen Draußen Draußen Drinnen...
- Seite 31 Versuchen Sie vor dem Aufhängen des Fernsehgeräts, an der Halterung zu ziehen, um sicherzustellen, dass sie fest an der Wand montiert ist.
- Seite 32 Hängen Sie das Fernsehen/die Versammlung der Halterung an die Wandplatte, wickeln Sie die Clips an der Halterung um die Verlängerungsarme und spannen Sie die Clips mit Bolzen...
- Seite 33 6-1 TV-Niveauregulierung (±3°): Lösen Sie die nivellierenden Bolzen an der Rückseite der Platte des Fernsehens um maximal 2 Umdrehungen, stellen Sie auf Niveau ein, und spannen zum Sichern wieder. Lösen Spannen...
- Seite 34 6-2 Neigungswinkeleinstellung (+5°/-15°) ： Lösen Sie den Griff und die kippendenden Bolzen, stellen Sie das Fernsehen auf die gewünschte Position ein und ziehen Sie den Griff und halten die kippendenden Bolzen fest. Wenn Sie fertig sind, stellen Sie den Griff gerade. Nivellier Griff Kippendende Bolzen...
- Seite 35 Kabel verwalten: Verwalten Sie die TV-Kabel ordnungsgemäß und führen Sie sie durch die Klettverschlüsse. Klettverschluss...
