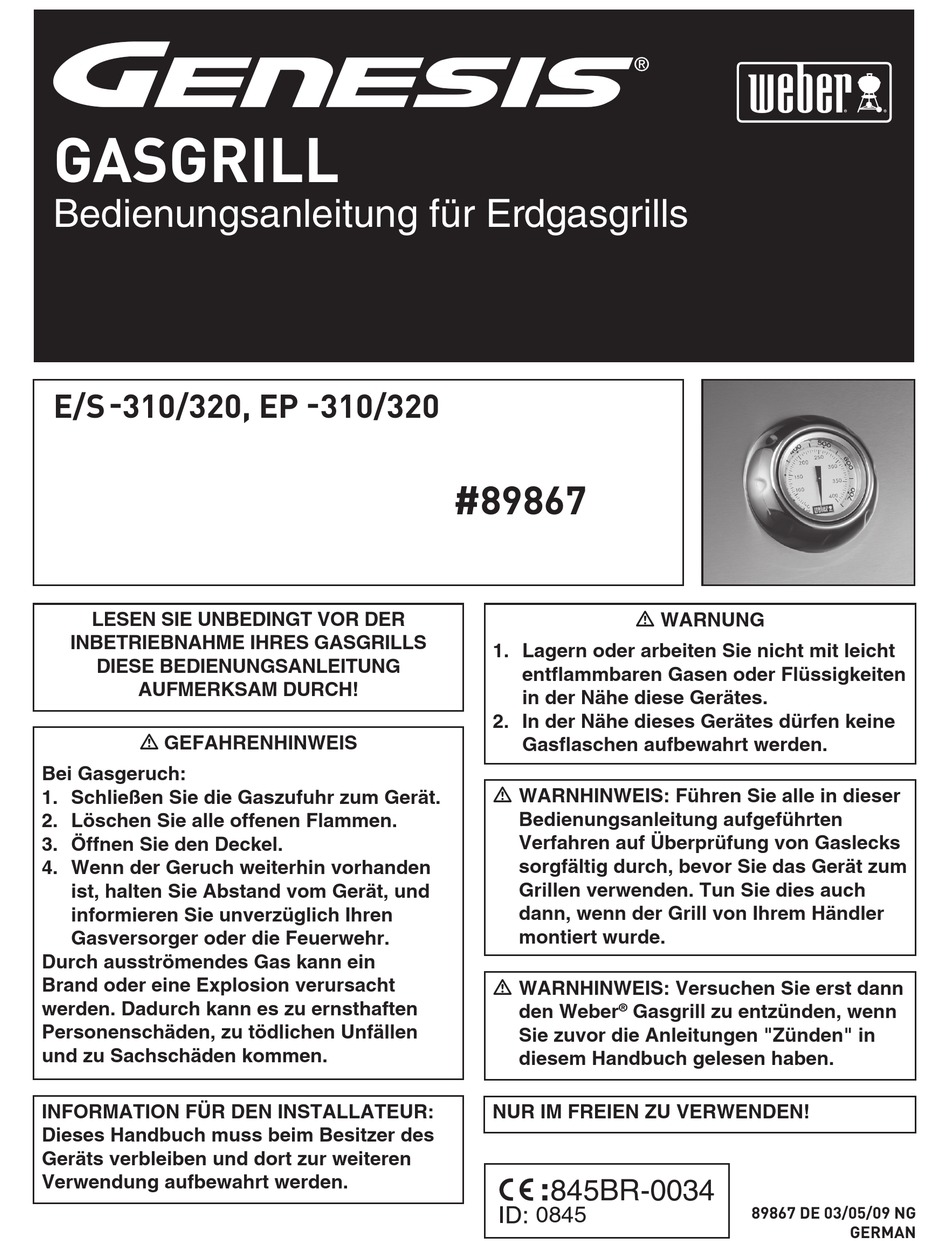

GaSGrill
Bedienungsanleitung für Erdgasgrills
E/S -310/320, EP -310/320
LESEN SIE UNBEDINGT VOR DER
INBETRIEBNAHME IHRES GASGRILLS
DIESE BEDIENUNGSANLEITUNG
AUFMERKSAM DURCH!
m GEFAHRENHINWEIS
Bei Gasgeruch:
1. Schließen Sie die Gaszufuhr zum Gerät.
2. Löschen Sie alle offenen Flammen.
3. Öffnen Sie den Deckel.
4. Wenn der Geruch weiterhin vorhanden
ist, halten Sie Abstand vom Gerät, und
informieren Sie unverzüglich Ihren
Gasversorger oder die Feuerwehr.
Durch ausströmendes Gas kann ein
Brand oder eine Explosion verursacht
werden. Dadurch kann es zu ernsthaften
Personenschäden, zu tödlichen Unfällen
und zu Sachschäden kommen.
INFORMATION FÜR DEN INSTALLATEUR:
Dieses Handbuch muss beim Besitzer des
Geräts verbleiben und dort zur weiteren
Verwendung aufbewahrt werden.
#89867
#00000
1. Lagern oder arbeiten Sie nicht mit leicht
entflammbaren Gasen oder Flüssigkeiten
in der Nähe diese Gerätes.
2. In der Nähe dieses Gerätes dürfen keine
Gasflaschen aufbewahrt werden.
m WARNHINWEIS: Führen Sie alle in dieser
Bedienungsanleitung aufgeführten
Verfahren auf Überprüfung von Gaslecks
sorgfältig durch, bevor Sie das Gerät zum
Grillen verwenden. Tun Sie dies auch
dann, wenn der Grill von Ihrem Händler
montiert wurde.
m WARNHINWEIS: Versuchen Sie erst dann
den Weber
Gasgrill zu entzünden, wenn
®
Sie zuvor die Anleitungen "Zünden" in
diesem Handbuch gelesen haben.
NUR IM FREIEN ZU VERWENDEN!
845BR-0034
0845
m WARNUNG
89867 DE 03/05/09 NG
GErmaN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Genesis E/S-310/320
Inhaltszusammenfassung für Genesis E/S-310/320
- Seite 1 GaSGrill Bedienungsanleitung für Erdgasgrills E/S -310/320, EP -310/320 #89867 #00000 LESEN SIE UNBEDINGT VOR DER m WARNUNG INBETRIEBNAHME IHRES GASGRILLS 1. Lagern oder arbeiten Sie nicht mit leicht DIESE BEDIENUNGSANLEITUNG entflammbaren Gasen oder Flüssigkeiten AUFMERKSAM DURCH! in der Nähe diese Gerätes. 2. In der Nähe dieses Gerätes dürfen keine m GEFAHRENHINWEIS Gasflaschen aufbewahrt werden.
- Seite 2 warNhiNwEiSE m GEFAHRENHINWEIS Ein Nichtbeachten der in diesem Handbuch aufgeführten Gefahrenhinweise, Warnungen und Vorsichtsmaßnahmen kann zu schweren oder gar tödlichen Verletzungen oder zu Sachschäden durch Brand oder Explosion führen. mWARNHINWEISE m Lagern Sie keine Gasflaschen unter oder in der Nähe dieses Grills. m Legen Sie im Ablagebereich ,oder im Grill, keine Grillabdeckung oder andere entflammbare Gegenstände ab.
-
Seite 3: Eingeschränktes Garantieprogramm
EiNGESchräNktES GaraNtiEProGramm Weber-Stephen Products Co. (Weber) garantiert hiermit dem Erstbesitzer dieses Weber ® Diese eingeschränkte Garantie umfasst nicht Mängel oder Probleme beim Betrieb aufgrund Gasgrills, dass der Grill vom Tage des Erwerbs folgende Zeiten frei von Materialfehlern und von Unfall, Missbrauch, Zweckentfremdung, Veränderungen, Fehlanwendung, Vandalismus, Verarbeitungsfehlern ist: unsachgemäßer Installation oder unsachgemäßer Wartungs- und Servicearbeiten oder aufgrund des Vernachlässigens normaler und routinemäßiger Wartung. - Seite 4 EiNzEltEilDarStElluNG E/S/E limitED - 310 Genesis_310_GB_NG_09 www.wEbEr.com ®...
- Seite 5 liStE zur EiNzEltEilDarStElluNG E/S/E limitED - 310 Befestigungsteile Deckel Einweg-Tropfschale Brennerrohr vorn Thermometer Auffangschale Zündelektrode Thermometergehäuse Vordere Blende Rückwand Deckel Tür links Erdgassteckdose Griff Tür rechts Erdgasschlauch Warmhalterost Türgriff Gasverteilereinheit Seitliche Ablage links Bedienknopf Seitenwand rechts Grillroste Blende 3 Tropfwanne Crossover-Rohr Blende 2 Zierblende rechts Grillkammer Blende 1 Zündholzhalter Seitenwand links...
-
Seite 6: Einzelteildarstellung E/S/E Limited - 320
EiNzEltEilDarStElluNG E/S/E limitED - 320 Genesis_320_GB_NG_09 www.wEbEr.com ®... - Seite 7 liStE zur EiNzEltEilDarStElluNG E/S/E limitED - 320 Befestigungsteile Deckel Halterung für Auffangschale Brennerrohr vorn Thermometer Einweg-Tropfschale Zündelektrode Thermometergehäuse Auffangschale Rückwand Deckel Vordere Blende Erdgassteckdose Tür links Erdgasschlauch Griff Warmhalterost Tür rechts Gasverteilereinheit Ablage Seitenbrenner Türgriff Seitenwand rechts Klappe Seitenbrenner Bedienknopf Schlauch für Seitenkocher Grillroste Blende 3 Tropfwanne Seitenbrenner Blende 2...
-
Seite 8: Allgemeine Hinweise Und Anleitungen
allGEmEiNE hiNwEiSE uND aNlEituNGEN BETRIEB Ihr Weber -Gasgrill ist eine mobile Grillstation für den Außenbereich. Mit dem Weber ® ® Gasgrill können Sie grillen, braten, rösten und backen und dabei Köstlichkeiten m WARNHINWEIS: Verwenden Sie diesen Grill ausschließlich zubereiten, wie sie am Küchenherd kaum herzustellen sind. Durch den Verschluss mittels Deckel und durch die Flavorizer Bar-Aromaschienen erhalten Ihre Speisen den ®... -
Seite 9: Anleitung Für Den Gasanschluss
allGEmEiNE hiNwEiSE uND aNlEituNGEN Drahtbürste. Nehmen Sie den Rost bei Bedarf heraus und reinigen Sie ihn mit warmem Verwenden Sie keine Reiniger mit Säure, Lösungsbenzin oder Xylol. Spülen Sie nach dem Reinigen gründlich mit Wasser nach. Seifenwasser. Spülen Sie ihn anschließend klar nach. Auffangwannen - Es sind Einweg-Wannen aus Alufolie verfügbar;... -
Seite 10: Installation
aNlEituNG für DEN GaSaNSchluSS GASART ERDGASSTECKDOSE Ihr Erdgasgrill ist werkseitig so ausgestattet, dass er ausschließlich mit Erdgas betrieben Für Länder in denen die Erdgassteckdose verwendet wird, muss der Gaszufuhrschlauch werden darf. Versuchen Sie niemals, den Grill mit einer anderen Gasart oder einem an den Gasverteiler des Grills angeschlossen werden, bevor der Anschluss an der anderen Gasdruck, als auf dem Typenschild angegebenen, zu betreiben. - Seite 11 aNlEituNG für DEN GaSaNSchluSS VORBEREITUNG DES LECKAGETESTS PRÜFEN SIE, DASS ALLE BRENNERVENTILE GESCHLOSSEN SIND. Die Ventile werden in der Position AUS versand. Sie sollten zur Sicherheit jedoch überprüfen, dass sie ausgeschaltet sind. Überprüfen Sie die Ventile, indem Sie diese hineindrücken und im Uhrzeigersinn drehen. Wenn Sie sie nicht drehen können, sind sie aus.
- Seite 12 aNlEituNG für DEN GaSaNSchluSS PRÜFEN SIE: Schlauchanschluss zur gasverteilereinheit m WARNHINWEIS: Wenn Sie an Anschluss (1) ein Leck feststellen, ziehen Sie den Anschluss nach und prüfen Sie nochmals mit einer Seifenlösung auf Leckagen. Wenn auch nach dem erneuten Festschrauben des Anschlusses ein Leck vorhanden ist, drehen Sie das Gas AUS. BETREIBEN SIE DEN GRILL NICHT.
- Seite 13 aNlEituNG für DEN GaSaNSchluSS PRÜFEN SIE: *Die Abbildung kann in Einzelheiten Schlauchanschluss zur gasverteilereinheit von dem von Ihnen erworbenen Schlauchanschluss vom Seitenkocher zum Gasverteiler und Schlauchanschluss Grill abweichen. vom Seitenkocher zur Gasleitung des Brenners des Seitenkochers. m WARNHINWEIS: Wenn Sie an Anschluss (1) oder (2) ein Leck feststellen, ziehen Sie den Anschluss nach und prüfen Sie nochmals mit einer Seifenlösung auf Leckagen.
-
Seite 14: Zünden Der Hauptbrenner
hiNwEiSE uND aNlEituNGEN für DEN bEtriEb ZÜNDEN DER HAUPTBRENNER Öffnen Sie den Deckel. Prüfen Sie, dass sich alle Bedienknöpfe der Brenner in der Position OFF befinden. (Drücken Sie einen Bedienknopf und drehen Sie ihn im Uhrzeigersinn, um sicherzustellen, dass sich der Knopf in der Position OFF befindet.) Drehen Sie das Ventil an der Gasversorgung auf. - Seite 15 hiNwEiSE uND aNlEituNGEN für DEN bEtriEb ZÜNDEN DES SEITENKOCHERS m GEFAHRENHINWEIS Wenn Sie den Deckel während des Zündens des Seitenbrenners nicht öffnen, oder die Wartefrist von 5 Minuten nicht einhalten, um das Gas entweichen zu lassen, falls der Seitenbrenner nicht brennt, kann eine explosive Stichflamme entstehen, die ernsthafte Körperverletzungen oder tödliche Unfälle verursachen kann.
-
Seite 16: Problembehebung
ProblEmbEhEbuNG PROBLEM PRÜFUNG ABHILFE Die Brenner brennen mit einer gelben oder Überprüfen Sie Spinnen-/Insektengitter auf mögliche Reinigen Sie das Spinnen-/Insektengitter. (Siehe Abschnitt orangefarbenen Flamme, gleichzeitig ist Gasgeruch Verunreinigungen. (Blockierung von Öffnungen.) "Jährliche Wartung".) wahrnehmbar. In der Reglerposition "HI" zündet der Brenner nicht Ist der Brennstoffschlauch gebogen oder abgeknickt? Biegen Sie den Brennstoffschlauch gerade. -
Seite 17: Wartung Des Seitenkochers
wartuNG WARTUNG DES SEITENKOCHERS m WARNHINWEIS: Alle Bedienknöpfe und Gasabsperrventile müssen sich in der Position “OFF” (AUS) befinden. Stellen Sie sicher, dass das schwarze Kabel zwischen Zündung und Elektrode angeschlossen ist. Stellen Sie sicher, dass das weiße Kabel zwischen Zündung und Erdung angeschlossen ist. -
Seite 18: Wartung
wartuNG MUSTER DER HAUPTBRENNERFLAMME Die Brenner des Weber -Gasgrills wurden werkseitig auf die korrekte Luft-Gas- ® Mischung eingestellt. In der Abbildung sehen Sie das korrekte Flammenmuster. Brennerrohr Spitzen flackern gelegentlich gelb Hellblau Dunkelblau Wenn die Flammen nicht gleichmäßig über das Brennerrohr verteilt sind, nehmen Sie eine Reinigung des Brenners vor. - Seite 19 wartuNG Schieben Sie die Brennerbaugruppe unter Halteschraube und Unterlegscheibe (a) hindurch in die Ecken der Grillkammer. Heben Sie die Brennerbaugruppe an und drehen Sie die Baugruppe etwas, um das Crossover-Rohr (b) von den Brennern zu lösen. Entnehmen Sie die Brenner aus der Grillkammer.
- Seite 20 ©2009 The following trademarks are registered in the name of Weber-Stephen Products Co., an Illinois corporation, located at 200 East Daniels Road, Palatine, Illinois 60067 U.S.A. Australia; Smokey Joe, Weber, Kettle Silhouette , Genesis, Austria; Kettle Silhouette , Smokey Joe, Weber, Benelux; Kettle Silhouette , Smokey Joe, Weber, Compact Grill Configuration, Botswana;...
