4

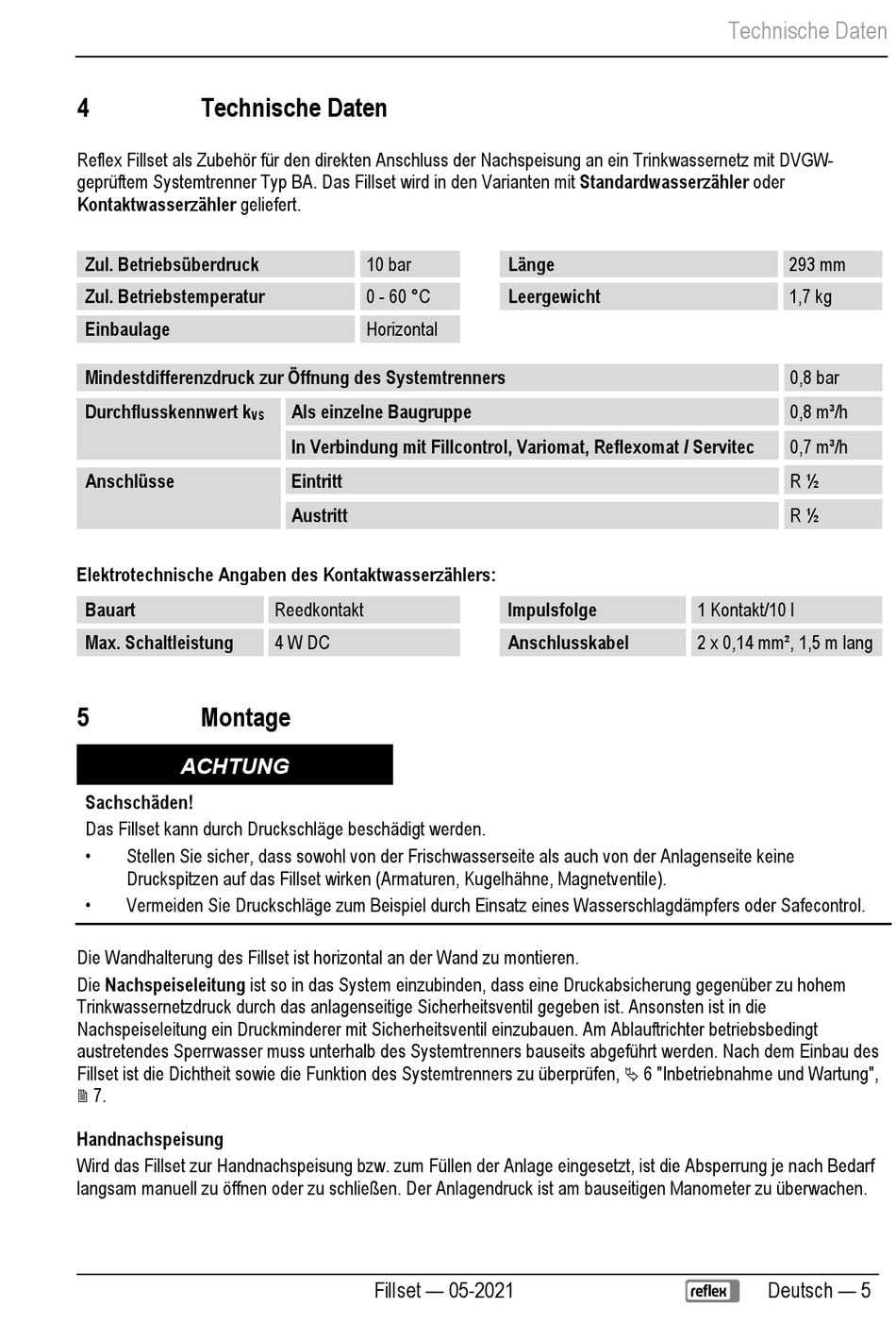

Technische Daten
Reflex Fillset als Zubehör für den direkten Anschluss der Nachspeisung an ein Trinkwassernetz mit DVGW-
geprüftem Systemtrenner Typ BA. Das Fillset wird in den Varianten mit Standardwasserzähler oder
Kontaktwasserzähler geliefert.
Zul. Betriebsüberdruck
Zul. Betriebstemperatur
Einbaulage
Mindestdifferenzdruck zur Öffnung des Systemtrenners
Durchflusskennwert k
Anschlüsse
Elektrotechnische Angaben des Kontaktwasserzählers:
Bauart
Max. Schaltleistung
5
Montage
ACHTUNG
Sachschäden!
Das Fillset kann durch Druckschläge beschädigt werden.
•
Stellen Sie sicher, dass sowohl von der Frischwasserseite als auch von der Anlagenseite keine
Druckspitzen auf das Fillset wirken (Armaturen, Kugelhähne, Magnetventile).
•
Vermeiden Sie Druckschläge zum Beispiel durch Einsatz eines Wasserschlagdämpfers oder Safecontrol.
Die Wandhalterung des Fillset ist horizontal an der Wand zu montieren.
Die Nachspeiseleitung ist so in das System einzubinden, dass eine Druckabsicherung gegenüber zu hohem
Trinkwassernetzdruck durch das anlagenseitige Sicherheitsventil gegeben ist. Ansonsten ist in die
Nachspeiseleitung ein Druckminderer mit Sicherheitsventil einzubauen. Am Ablauftrichter betriebsbedingt
austretendes Sperrwasser muss unterhalb des Systemtrenners bauseits abgeführt werden. Nach dem Einbau des
Fillset ist die Dichtheit sowie die Funktion des Systemtrenners zu überprüfen,
7.
Handnachspeisung
Wird das Fillset zur Handnachspeisung bzw. zum Füllen der Anlage eingesetzt, ist die Absperrung je nach Bedarf
langsam manuell zu öffnen oder zu schließen. Der Anlagendruck ist am bauseitigen Manometer zu überwachen.
10 bar
0 - 60 °C
Horizontal
Als einzelne Baugruppe
VS
In Verbindung mit Fillcontrol, Variomat, Reflexomat / Servitec
Eintritt
Austritt
Reedkontakt
4 W DC
Fillset — 05-2021
Länge
Leergewicht
Impulsfolge
Anschlusskabel
6 "Inbetriebnahme und Wartung",
Technische Daten
293 mm
1,7 kg
0,8 bar
0,8 m³/h
0,7 m³/h
R ½
R ½
1 Kontakt/10 l
2 x 0,14 mm², 1,5 m lang
Deutsch — 5
