Hinweise zur Betriebsanleitung
1
Hinweise zur Betriebsanleitung
Diese Betriebsanleitung ist eine wesentliche Hilfe zur sicheren und einwandfreien Funktion des Fillset. Für
Schäden, die durch Nichtbeachtung dieser Betriebsanleitung entstehen, übernimmt die Firma Reflex Winkelmann
GmbH keine Haftung. Zusätzlich sind die nationalen gesetzlichen Regelungen und Bestimmungen im
Aufstellungsland einzuhalten (Unfallverhütung, Umweltschutz, sicherheits- und fachgerechtes Arbeiten etc.).
2
Sicherheit
Reflex Fillset ist eine vorgefertigte Armaturengruppe zur direkten Verbindung von Trinkwassersytemen mit Heiz-
oder Kühlkreisläufen zum Zwecke der Nachspeisung. Die Systemtrennung nach DIN 1988 T 4 bzw. DIN EN 1717
erfolgt durch einen DVGW-zugelassenen Systemtrenner (Typ BA). Dieser ist einsetzbar bis Gefahrenklasse 4.
Die Kontrolle der Nachspeisemenge nach VDI 2035 wird über einen Wasserzähler realisiert. Prüfungs- und
Instandsetzungsarbeiten dürfen nur durch autorisierte Personen durchgeführt werden.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
Vorsicht bei Arbeiten an einer heißen Anlage. Insbesondere an Verschraubungen besteht bei austretendem
Wasser Verbrühungsgefahr und bei Berührung Verletzungsgefahr durch hohe Temperaturen.
•
Tragen Sie Schutzhandschuhe.
•
Bringen Sie entsprechende Warnhinweise in der Nähe des Gerätes an.
•
Beim Austausch von Teilen dürfen nur Originalteile des Herstellers verwendet werden.
•
Es sind geeignete Maßnahmen zur Temperatur- und Druckabsicherung in der Versorgungsanlage zu treffen,
damit die angegebenen zulässigen max. und min. Betriebsparameter nicht über- bzw. unterschritten werden.
•
Das Missachten dieser Anleitung, insbesondere der Sicherheitshinweise, kann zu Zerstörung und Defekten
führen, Personen gefährden sowie die Funktion beeinträchtigen.
•
Bei Zuwiderhandlung sind jegliche Ansprüche auf Gewährleistung und Haftung ausgeschlossen.
3

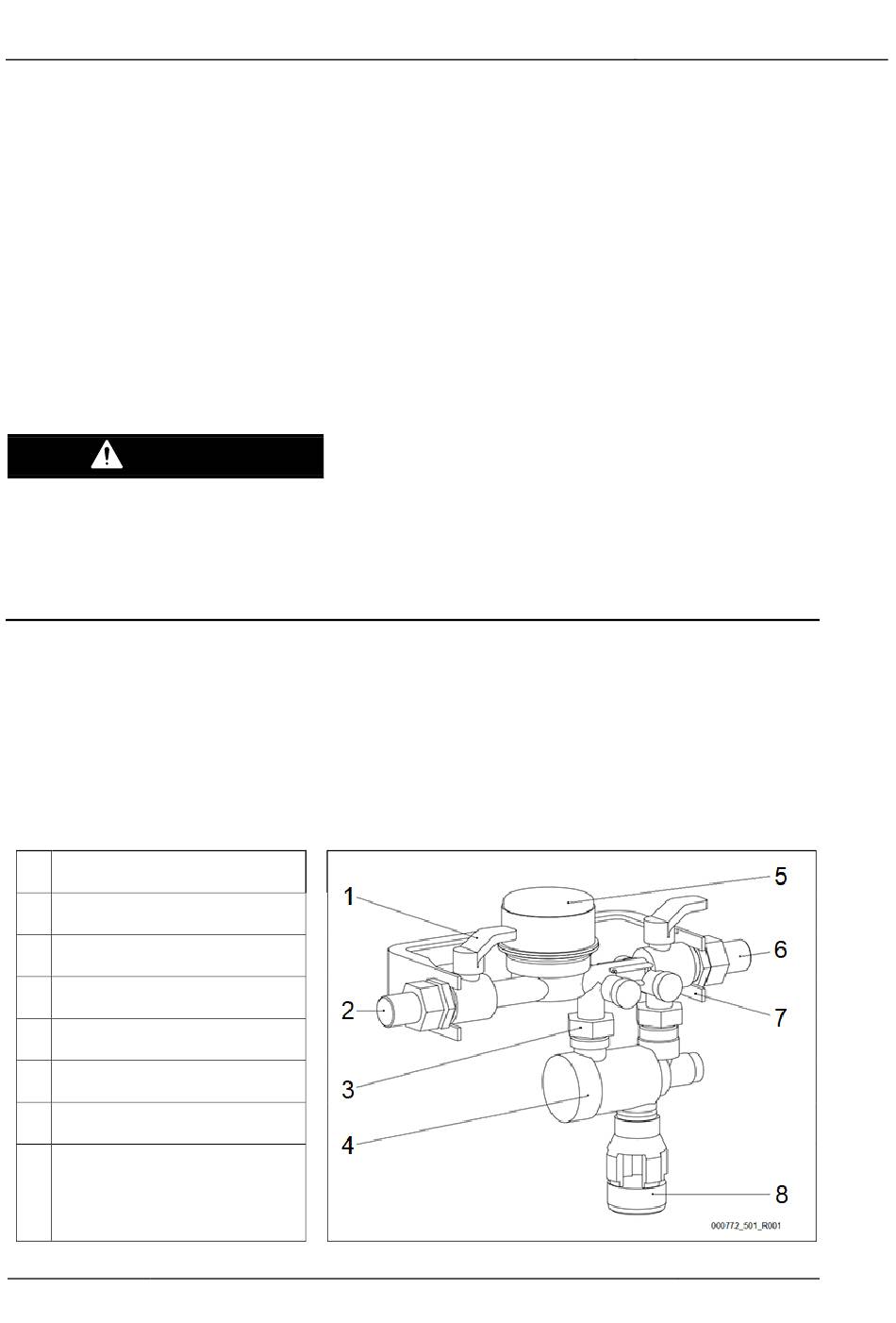

Übersicht
1
Absperrung
2
Eintritt
3
Schmutzfänger
4
Systemtrenner
5
Wasserzähler
6
Austritt
7
Wandhalterung
8
Ablauftrichter
– bauseitiger Auffangtrichter
oder HAT-40-Rohr mit
Ablaufmöglichkeit
4 — Deutsch
Fillset — 05-2021
