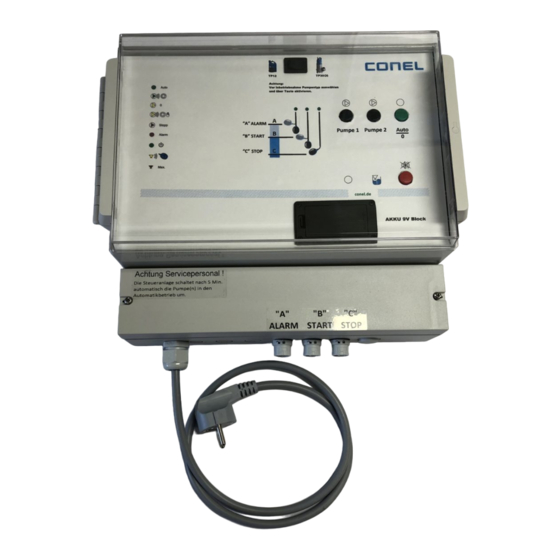

Schaltanlage mit stecker, plug + play für zwei flow tp12 oder zwei flow tp30-os pumpen
Inhaltszusammenfassung für Conel FLOW N
- Seite 1 FLOW SCHALTANLAGE - N FÜR PUMPEN UND HEBEANLAGEN FOR PUMPS AND LIFTING UNITS conel.de SCHALTANLAGE MIT STECKER, PLUG + PLAY FÜR ZWEI FLOW TP12 ODER ZWEI FLOW TP30-OS PUMPEN CONTROL PANEL WITH PLUGS, PLUG + PLAY FOR TWO FLOW TP12...
- Seite 2 Montage- und Betriebsanleitung Installation and Operation Instructions Instructions d’installation et d’utilisation Installasjons- og bruksanvisning Instalační a provozní návod Telepítési és kezelési útmutató Instrucciones de instalación y operación...
-
Seite 3: Inhaltsverzeichnis
Inhalt EU-Konformitätserklärung Sicherheit Kennzeichnung von Hinweisen in der Betriebsanleitung Gefahren bei Nichtbeachtung der Sicherheitshinweise Sicherheitsbewusstes Arbeiten Sicherheitshinweise für den Betreiber/Bediener Sicherheitshinweise für Wartungs-, Inspektions-und Montagearbeiten Eigenmächtiger Umbau und Ersatzteilherstellung Unzulässige Betriebsweisen Lieferumfang Technische Daten Einsatz Transport Elektroanschluss Aufstellung/Einbau Inbetriebnahme PLUG + PLAY Meldeleuchten Bedienvorgänge Technische Hinweise Servicepersonal... -
Seite 4: Eu-Konformitätserklärung
EU-Konformitätserklärung CONEL GmbH Margot-Kalinke-Straße 9 80939 München Wir erklären hiermit, dass die nachfolgend bezeichneten Produkte aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinie entsprechen. Produktbezeichnung: FLOWSAN... -
Seite 5: Sicherheit
Sicherheit In Anlehnung an das VDMA-Einheitsblatt 24292 VDMA = Verband Deutscher Maschinen- und Anlagenbau e.V. Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme zu lesen und muss ständig am Einsatzort des Aggregats/der Anlage verfügbar sein. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
Bei Warnung vor elektronischer Spannung erfolgt die Kennzeichnung mit dem Sicherheitszeichen nach DIN 4844-W8. ACHTUNG! Steht bei Sicherheitshinweisen, deren Nichtbeachtung Gefahren für das Aggregat und dessen Funktionen hervorrufen kann. Direkt am Aggregat angebrachte Hinweise wie z. B. Typenschild müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden. Gefahren bei Nichtbeachtung der Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für Umwelt und Aggregat zur Folge haben. -
Seite 7: Sicherheitshinweise Für Wartungs-, Inspektions-Und Montagearbeiten
Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten Der Betreiber hat dafür zu sorgen, dass alle Wartungs-, Inspektions- und Montagearbeiten von autorisiertem und qualifiziertem Fachpersonal ausgeführt werden, das sich durch eingehendes Studium der Betriebsanleitung ausreichend informiert hat. Grundsätzlich sind Arbeiten an dem Aggregat nur im Stillstand durchzuführen. -
Seite 8: Technische Daten
Direktanschluss der Pumpen erfolgt über zwei seitliche Schuko-Steckdosen. Vorkonfektioniert für den Anschluss von zwei CONEL Pumpen des Typs FLOW TP12-N, TP12-A (230V~ / 1,6 A / 0,36 kW) oder FLOW TP30 OS (230V~ / 3,6 A / 0,8 kW). Bei Zuwiderhandlung oder Verwendung anderer Pumpen entfällt die Gewährleistung. -
Seite 9: Transport
Transport Schaltanlage nur am Gehäuse und nicht am elektrischen Anschlusskabel halten, nicht anstoßen oder fallen lassen. Elektroanschluss Betriebsspannung beachten (siehe „Technische Daten“). Netzstecker niemals ins Wasser legen. Schaltanlage nur an vorschriftsmäßig installierte Steckdosen (nach VDE- bzw. EVU- Vorschriften) anschließen, die mit einem Leitungsschutzschalter 16 A mit verzögerter Auslösecharakteristik abgesichert sind. -
Seite 10: Aufstellung/Einbau
Aufstellung/Einbau Beachten Sie die nationalen Sicherheits- und Unfallverhütungsvorschriften und die nachfolgenden Sicherheitshinweise in der Betriebsanleitung. Montageörtlichkeit ist ausschließlich im geschützten Innenbereich. Der Montageort muss stets gut zugänglich sein Befestigung des Montagehalterung am Bauträger mittels 3 Schrauben ausführen Der Untergrund muss fest, eben und frei von Schmutz sein, Abstände zu Ecken, Geräten oder anderen Einheiten usw. -
Seite 11: Inbetriebnahme
Inbetriebnahme Netzanschluss Der Netzanschluss erfolgt über das an der Schaltanlage angeschlossene Netzanschlusskabel mit Schuko-Stecker in eine bauseitige Schuko-Steckdose ACHTUNG! Die Schaltanlage ist nicht ohne Schuko-Stecker direkt mit dem Stromnetz zu verbinden. Pumpenanschlüsse Schuko-Steckdose für Pumpe 1 Schuko-Steckdose für Pumpe 2 HINWEIS! Nach abgeschlossenen Montagearbeiten im Pumpenschacht sind die Schuko-Stecker der... -
Seite 12: Funktionsbeschreibung Niveausteuerung
Funktionsbeschreibung Niveausteuerung “A” ALARM “B” START “C” STOP Niveaugeber (unten) steigt hoch keine Funktion, Pumpenbereitschaft/Trockenlaufschutz “C“ STOP Wichtiger Hinweis: Niveaugeber „C“ muss hoch steigen damit für Niveauge- ber ‚B“ der Pumpenstart automatisch freischalten kann. Niveaugeber (Mitte) steigt hoch Pumpe 1 schaltet ein Hinweis: “B“... -
Seite 13: Niveaugeber Anschließen Und Trennen
Niveaugeber anschließen und trennen AUSRICHTEN EINSTECKEN TRENNEN Einbau Akku für netzunabhängigen Alarm (AKKU 9V Block) HINWEIS! Akku 9V Block als Zubehör erhältlich (Zubehör KBN: Q56722BV) -
Seite 14: Plug + Play
PLUG + PLAY Die Schaltanlage ist werksseitig auf die FLOWTP12 voreingestellt und kann bei Verwendung einer FLOWTP30 OS am Pumpenvorwahlschalter von FLOWTP12 auf FLOWTP30 OS umgeschaltet werden. Weitere Einstellungen sind aufgrund der voreingestellten Standardwerte nicht erforderlich. Handbetrieb Manueller Start von Pumpe 1 oder Pumpe 2. Durch kurzes betätigen der Taste Manuel wird automatisch bis zum Ausschaltpunkt abgepumpt Erneutes betätigen stoppt den Pumpvorgang. -
Seite 15: Meldeleuchten
Meldeleuchten Auto Leuchtet grün Anlage ist im Automatik-Modus Pumpe steht, im Automatikbetrieb Blinkt grün Pumpe läuft im Automatikbetrieb Leuchtet gelb Pumpe aus, nur manueller Betrieb möglich Blinkt gelb Pumpe läuft, im manuellen Betrieb Leuchtet rot Pumpe / Störung Stopp Leuchtet rot Es liegen eine oder mehrere Störungen vor, Alarm diese wurde(n) bereits quittiert... -
Seite 16: Bedienvorgänge
Bedienvorgänge Beide Pumpen auf manuellen Betrieb umschalten: Auto Taste betätigen Beide Anzeigeleuchten für Pumpe 1 und Pumpe 2 leuchten gelb. ACHTUNG! Nach 5 Minuten ohne weitere Eingaben erfolgt die automatische Umschaltung von Hand auf Automatik Betrieb. Pumpen im Handbetrieb einschalten: Taste für Pumpe 1, Pumpe 2 oder beide Pumpen drücken Die Pumpen laufen nur bis zum Mindestwasserstand (Trockenlaufschutz). -
Seite 17: Technische Hinweise Servicepersonal
Technische Hinweise Servicepersonal ACHTUNG! Vor dem Öffnen der unteren Abdeckung vom elektrischen Anschlussraum Netzstecker ziehen. DIP-Schalter: Grundeinstellung DIP-Schalter: Belegte DIP–Schalter 1-4 in „Off“ Position. Nicht belegte DIP-Schalter 5-8 (ohne Funktion) immer in Stellung „OFF“ belassen. - Seite 18 DIP-Schalter „Off“ „On“ Zwei Pumpen angeschlossen Eine Pumpe angeschlossen Einzelbetrieb (redundant) Parallelbetrieb Pumpe 2 wird nicht einge- Pumpe 2 wird bei Hochwasseralarm nach schaltet 20 Sekunden eingeschaltet Relais = Alarm, quittierbar Relais = Alarm, nicht quittierbar Automatische Umschaltung von Schaltet von Hand- auf Hand- auf Automatikbetrieb deaktiviert Automatik- Automatikbetrieb nach...
- Seite 19 Anschluss des Störmeldeausgangs: Ist der DIP-Schalter 3 auf ‚On“, zieht das Alarmrelais bei Hochwasser an. Eine externe Alarmeinrichtung kann dann über die Klemmen X5-1 und X5-3 (Schließer Kontakt) geschaltet werden. Alternativ kann ein externes Gerät über die Klemmen X5-1 und X5-2 (Öffner Kontakt) geschaltet werden. Die Steuerspannung ist auf Klemme X5-1 aufzulegen und der potentialfreier Wechselkontakt kann bis max.
- Seite 20 1 Absperrschieber Installationsbeispiel 2 Rückflußverhinderer 3 Druckleitung 4 FLOWTP30 OS 5 Schwimmerschalter 6 Schaltanlage FLOWSA Pumpe 1 Pumpe Pumpe 2 Pumpe Schwimmschalter Alarm: Hochwasser Niveaugeber “C” STOP Schwimmschalter Ein: Niveau 2 Niveaugeber “B” START Schwimmschalter Aus: Niveau 1 Niveaugeber “A” ALARM “A”...
-
Seite 21: Auswahl Niveaugeber
Auswahl Niveaugeber CONEL Niveaugeber-Kit FLOWNKS10 Drei Knickschwimmer mit gekennzeichneten Steckkupplungen „A,B,C“, Edelstahlhalterung und Befestigungsmaterial Variable Einstellmöglichkeiten. Langer unterer Einstellbereich für Aus / Ein und kurzer oberer Einstellbereich für Alarm Für niedrige Zuläufe und wenig Platz in bauseitigen Pumpensümpfen < 800 mm mit einem Mindestmaß... -
Seite 22: Abmessungen (Mm)
Abmessungen (mm) 322,0 Frontansicht 281,0 142,5 Seitenansicht... -
Seite 23: Ersatzteile
12820018 Impressum Montage- und Betriebsanleitung FLOW Schaltanlage-N © CONEL GmbH, Margot-Kalinke-Str. 9, 80939 München, Tel. +49 89 31 86 87 80 FLOWSAN/1.1/09-20 Sämtliche Bild-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Änderungen, die dem technischen Fortschritt und der Weiterentwicklung dienen, behalten wir uns vor.
