- Seite 1 SCPSi Kurzanleitung / Quick-start guide / Guide de démarrage rapide / Manual rápido / Istruzioni brevi...
- Seite 2 Kurzanleitung Drucksensor SCPSi In der EU und außerhalb der USA: Parker Hannifin Manufacturing Germany GmbH & Co. KG High Pressure Connectors Europe Am Metallwerk 9, 33659 Bielefeld Für die USA Parker Hannifin Corporation Quick Coupling Division 8145 Lewis Road Minneapolis, MN 55427 USA...

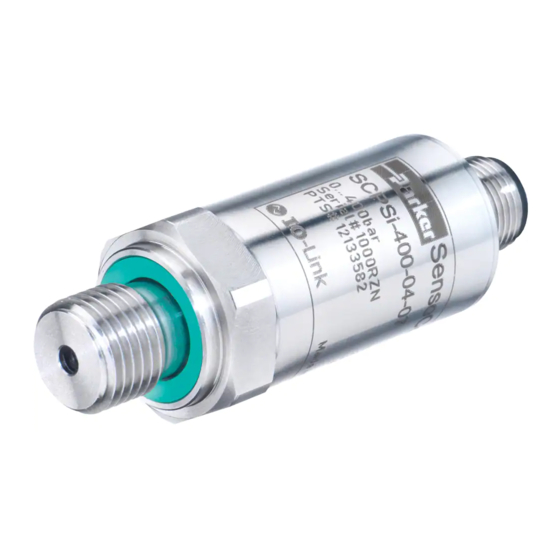

- Seite 3 Diese Kurzanleitung erklärt die Grundfunktionen des Drucksensors SCPSi. Gerätebeschreibung Der Parker SCPSi (im Folgenden Drucksensor genannt) ist ein elektro- nischer Drucksensor, der den Systemdruck von Maschinen und Anla- gen misst und überwacht. Sicherheitshinweise Bevor Sie mit dem Drucksensor arbeiten, lesen und beachten Sie diese Kurzanleitung.
- Seite 4 Beachten Sie bei allen Arbeiten die bestehenden natio- nalen Vorschriften zur Unfallverhütung und Sicherheit am Arbeitsplatz! Beachten Sie die IP-Schutzart, wenn Sie den Drucksensor in Nassbereichen verwenden! Lassen Sie den Drucksensor nur von geschultem Fachper- sonal anschließen! Beachten Sie die vorgesehenen Anzugsdrehmomente! Vermeiden Sie jegliche Gewalteinwirkungen auf den Druck- sensor! Verwenden Sie niemals einen beschädigten oder defekten...
- Seite 5 Bestimmungsgemäßer Gebrauch Der Drucksensor ist für die Druckmessung innerhalb der zugelassenen Bereiche (siehe „Technische Daten“ auf Seite 12) bestimmt. Jede darüber hinausgehende Verwendung des Drucksensors ist unzu- lässig, kann zu Unfällen oder zur Zerstörung des Drucksensors führen und führt zu einem sofortigen Erlöschen jeglicher Garantie- und Ge- währleistungsansprüche gegenüber dem Hersteller.
- Seite 6 Aufbau und Funktion V1.0/01/21...
- Seite 7 Installation Ziehen Sie den Drucksensor mit einem Drehmoment von 35 Nm an! Der Drucksensor darf nur von einer Elektrofachkraft installiert werden, die die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen einhält! Elektrischer Anschluss M12x1 Protection class (mounted connector) IP67 Pin 1 Pin 2 S2 out Pin 3...
- Seite 8 Anschlussmöglichkeiten der Last SIO PNP SIO NPN V1.0/01/21...
- Seite 9 IO-LINK PNP IO-LINK NPN V1.0/01/21...
- Seite 10 ■ IODD (IO Device Description) oder ■ IO-Link Interface Description parametrierbar. Die IODD / Interface Description entnehmen Sie der Parker Homepage. Geänderte Parameter beeinflussen Anlagenfunktionen. Stellen Sie sicher, dass durch die Parametrierung des Drucksensors keine Fehlfunktionen der Anlage entstehen! Bereiten Sie die IO-Link Hard- und Software für den Parame- triervorgang vor.
- Seite 11 Reinigung Reinigen Sie den Drucksensor mit einem trockenen oder leicht ange- feuchteten, fusselfreien Tuch an den Außenflächen. Verwenden Sie keine aggressiven oder flüchtigen Reiniger! Recycling gemäß WEEE Entsorgen Sie den Drucksensor keinesfalls im Hausmüll! Nachdem Ihr Gerät sein Lebensende erreicht hat, senden Sie das Gerät einfach per Paketservice (im Karton) an die Verkaufsniederlassung, die Sie betreut.
- Seite 12 Technische Daten (Auszug) SCPSi- Druckbereich -1...1 -1...4 -1...10 -1...25 Pn (bar) Druckbereich -14...14 -14...58 -14...145 -14...362 Pn (psi) Druckbereich -0,1...0,1 -0,1...0,4 -0,1...1 -0,1...2,5 Pn (MPa) Überlastdruck Pmax (bar) Überlastdruck 1160 Pmax (psi) Berstdruck Pburst (bar) Berstdruck 1450 2175 Pburst (psi) Medienberüh-...
- Seite 13 0...60 0...100 0...250 0...400 0...600 0...870 0...1450 0...3626 0...5801 0...8702 0...6 0...10 0...25 0...40 0...60 1200 1400 2901 4351 10878 17404 20305 1000 2000 2200 7252 11603 14504 29007 31908 Monolithic 316L; FKM V1.0/01/21...
- Seite 14 V1.0/01/21...
- Seite 25 0...60 0...100 0...250 0...400 0...600 0...870 0...1450 0...3626 0...5801 0...8702 0...6 0...10 0...25 0...40 0...60 1200 1400 2901 4351 10878 17404 20305 1000 2000 2200 7252 11603 14504 29007 31908 Monolithic 316L; FKM V1.0/01/21...
- Seite 26 V1.0/01/21...
- Seite 37 0...60 0...100 0...250 0...400 0...600 0...870 0...1450 0...3626 0...5801 0...8702 0...6 0...10 0...25 0...40 0...60 1200 1400 2901 4351 10878 17404 20305 1000 2000 2200 7252 11603 14504 29007 31908 Monolithic 316L ; FKM V1.0/01/21...
- Seite 38 V1.0/01/21...
- Seite 49 0...60 0...100 0...250 0...400 0...600 0...870 0...1450 0...3626 0...5801 0...8702 0...6 0...10 0...25 0...40 0...60 1200 1400 2901 4351 10878 17404 20305 1000 2000 2200 7252 11603 14504 29007 31908 Monolithic 316L; FKM V1.0/01/21...
- Seite 50 V1.0/01/21...
- Seite 61 0...60 0...100 0...250 0...400 0...600 0...870 0...1450 0...3626 0...5801 0...8702 0...6 0...10 0...25 0...40 0...60 1200 1400 2901 4351 10878 17404 20305 1000 2000 2200 7252 11603 14504 29007 31908 Monolithic 316L; FKM V1.0/01/21...
- Seite 62 V1.0/01/21...
- Seite 63 V1.0/01/21...
- Seite 64 Kurzanleitung Drucksensor SCPSi Quick-start guide SCPSi pressure sensor Guide de démarrage rapide Capteur de pression SCPSi Manual rápido Sensor de presión SCPSi instruzioni brevi Sensore di pressione SCPSi In der EU und außerhalb der USA: Parker Hannifin Manufacturing Germany GmbH & Co. KG...
