ANSCHLIESSEN DES DRUCKLUFT-REINIGUNGSSYSTEMS AN EINE PANOMERA®
A
Air Blast Charger
®
B
© 2021 Dallmeier electronic
V1.0.0

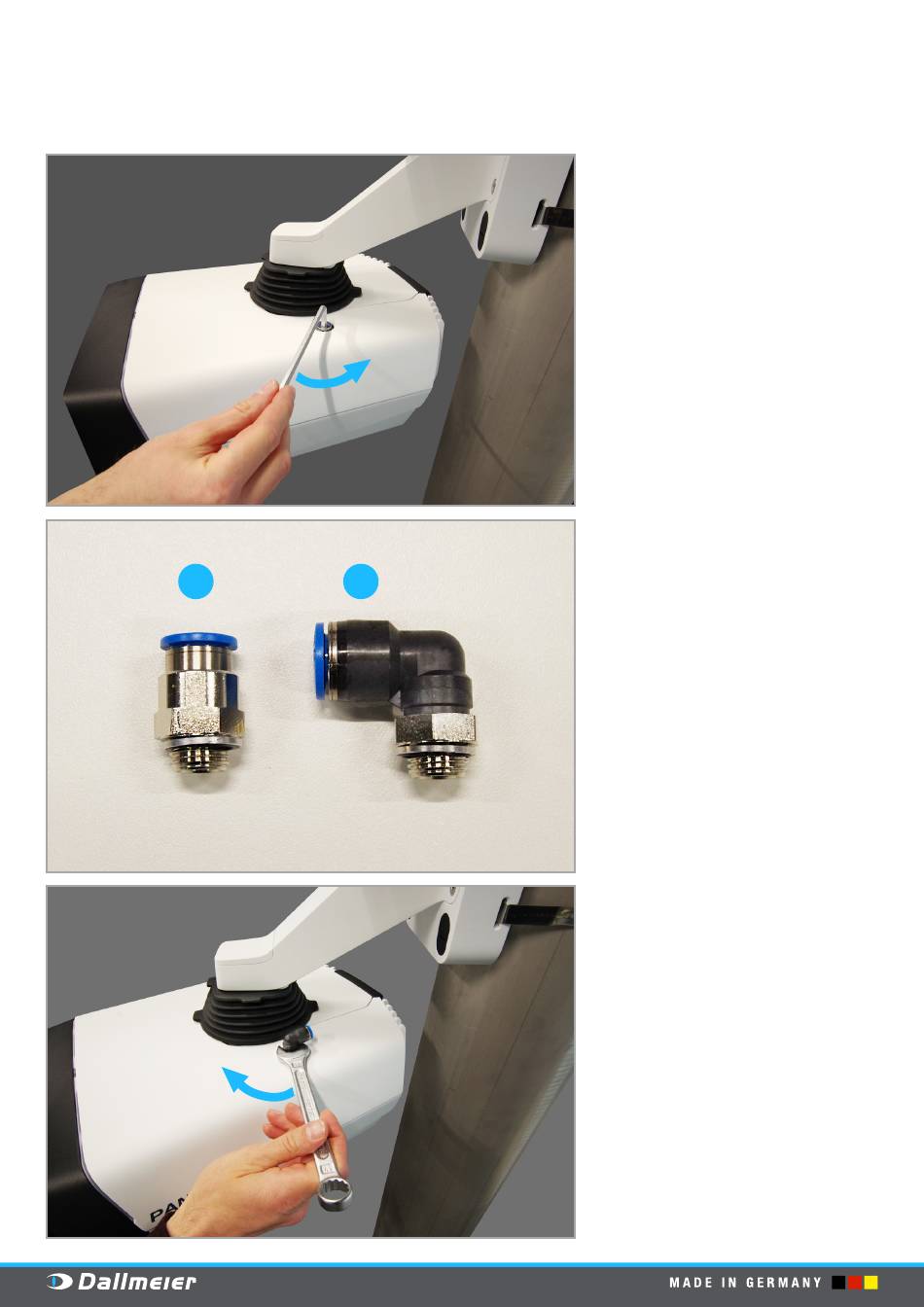

Schlauch- und Steckerinstallation
Öffnen und entfernen Sie die Ventil-
▶
schraube mit einem Imbus (6) gegen
den Uhrzeigersinn.
Wählen Sie eine Steckverschraubung
▶
für den Druckluftschlauch aus.
Setzen Sie die Steckverschraubung an
▶
der Stelle der Ventilschraube ein und
ziehen Sie diese mit einem Gabel-
schlüssel (17 ) im Uhrzeigersinn fest.
2021-03-24
1/4
Werbung
Verwandte Anleitungen für dallmeier Panomera
Inhaltszusammenfassung für dallmeier Panomera
- Seite 1 Panomera Air Blast Charger ® ANSCHLIESSEN DES DRUCKLUFT-REINIGUNGSSYSTEMS AN EINE PANOMERA® Schlauch- und Steckerinstallation Öffnen und entfernen Sie die Ventil- ▶ schraube mit einem Imbus (6) gegen den Uhrzeigersinn. Wählen Sie eine Steckverschraubung ▶ für den Druckluftschlauch aus. Setzen Sie die Steckverschraubung an ▶...
- Seite 2 Panomera Air Blast Charger ® ANSCHLIESSEN DES DRUCKLUFT-REINIGUNGSSYSTEMS AN EINE PANOMERA® Stecken Sie ein Ende des Luftschlauchs ▶ (Ø 10) in den zugehörigen Druckluftan- schluss am Air Blast Charger. Schieben Sie den Luftschlauch so weit ▶ in den Anschluss, bis Sie einen Wider- stand spüren.
- Seite 3 Panomera Air Blast Charger ® ANSCHLIESSEN DES DRUCKLUFT-REINIGUNGSSYSTEMS AN EINE PANOMERA® Stecken Sie ein Ende des Kondenswas- ▶ serschlauchs (Ø 6) in den Anschluss am Air Blast Charger. Schieben Sie den Schlauch so weit in ▶ den Anschluss, bis Sie einen Wider- stand spüren.
- Seite 4 Panomera Air Blast Charger ® ANSCHLIESSEN DES DRUCKLUFT-REINIGUNGSSYSTEMS AN EINE PANOMERA® Schließen Sie die Spannungsversorgung ▶ am Air Blast Charger an. Achten Sie darauf, dass die Pfeilmarkie- ▶ rung am Stecker auf das „Geschlossene- Schloss-Symbol“ an der Buchse ausge- richtet ist.
