7. Aufbau des Heizkessels EEI Pellets – die gesamte Heizanlage
28

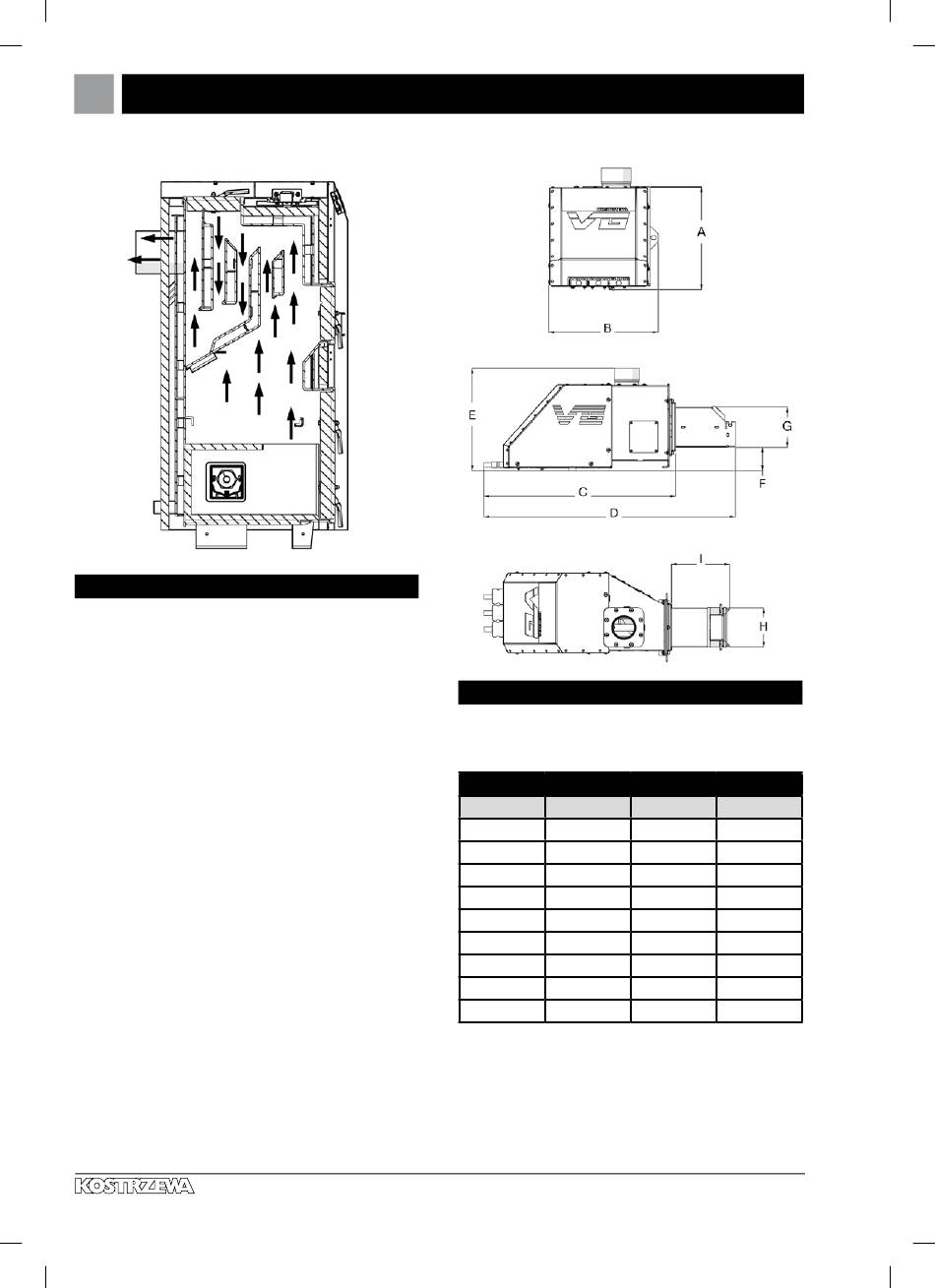

Abb.: Rauchgasumlauf
a. Kesselgehäuse
Materialien des Kesselgehäuses
• Innenmantelsystem - P265GH (gemäß DIN EN 10028) –Kesselstahl für
Druckbehälter mit einer Dicke von 5mm
• Außenmantelsystem – S235JR (EN 10025-2) – Niederlegierungsstahl für
allgemeintechnische Zwecke mit einer Dicke von 4mm
• Abschottungen – P265GH (gemäß DIN EN 10028) - Dicke 5mm
• Kesselgehäuse -DC01 – Stahlblech, pulverbeschichtet,
mit einer Dicke von 0,8 mm
• Isolierung des Kesselgehäuses – Mineralwolle)
Der Heizkessel EEI Pellets ist ein Dreizugkessel. Die Schweißverbindungen der
Kesselbauteile sind mit Hilfe des MAG-Schweißverfahrens 135 ausgeführt. Die
meisten Bauteile sind durch Kehl- und Stumpfnähte verbunden.
7.2 Brenner Platinum Bio VG
Der in Polen hergestellte Gebläsebrenner Platinum Bio VG mit variabler
Rostgeometrie ist für die Verbrennung von festen Brennstoffen (Pellets)
bestimmt. Der Flammenwirkung ausgesetzte Brennerteile sind aus
hitzebeständigem Stahl angefertigt. Die Grundabmessungen des Brenners
sind auf dem „Abmessungsschema Brenner Platinum Bio VG" dargestellt
Die Nummer eins unter den Pelletkesseln
Abb.: Abmessungsschema Brenner Platinum Bio VG 16kW.
Abmessungen des Brenners Platinum Bio VG
Brenner Platinum Bio VG
Bezeichnung PB VG 16kW
A 258
B 272
C 570
D 745
E 307
F 72
G 120
H 120
I 178
Bedienungsanleitung EEI Pellets – DE 03.17
PB VG 24kW PB VG 35kW
258 258
272 272
570 570
825 825
307 307
72 62
120 140
120 140
258 258
