Aufbau - Blatchford Javelin Serie Gebrauchsanweisung

3 Aufbau

Hauptteile
• Träger
• Fersen- und Vorfußfedern
• Feder-Befestigungsschrauben
• Gleitsocke
• Fußkosmetik

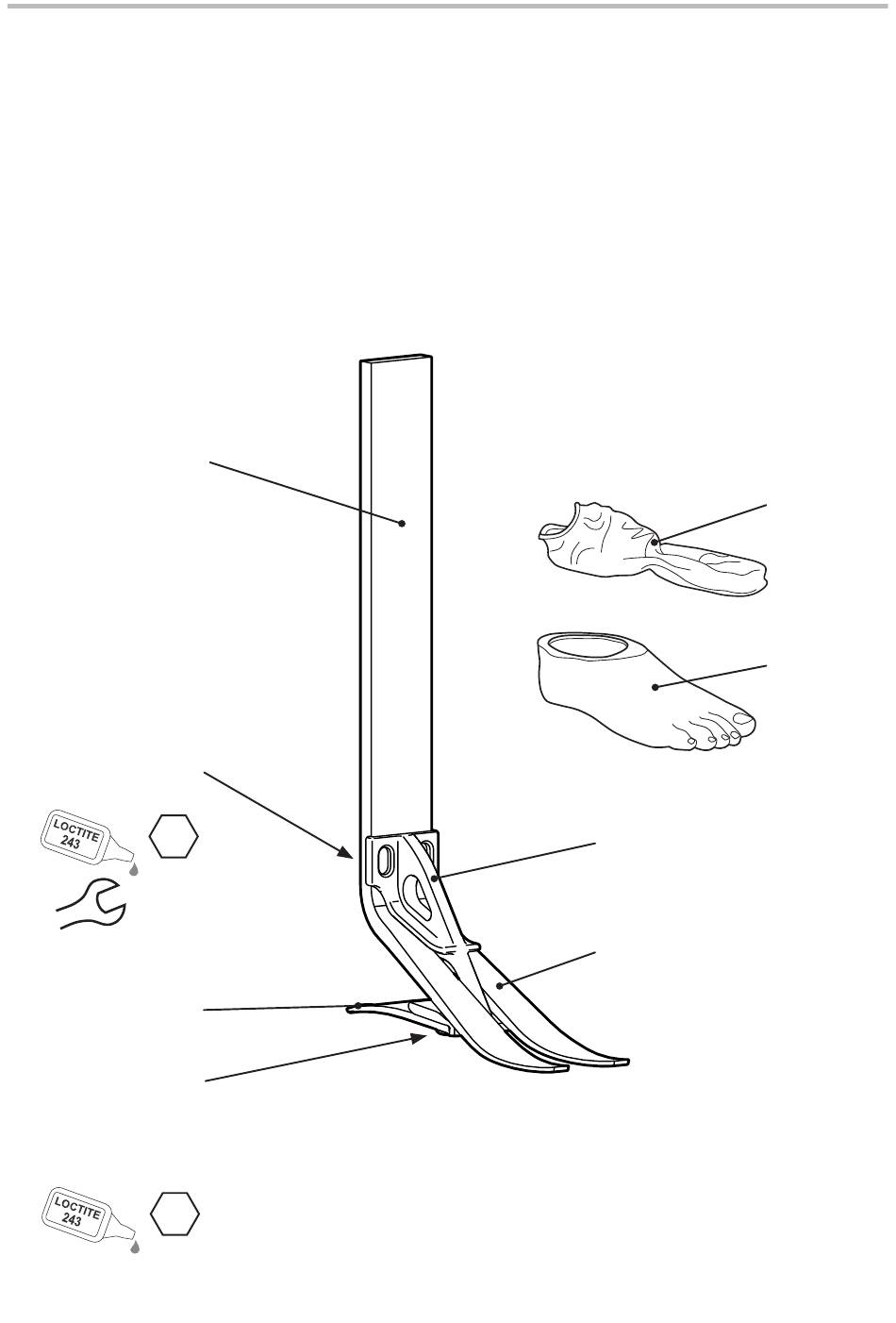

Komponentenidentifikation
Pylon
(integraler Bestandteil
der Vorfußfeder)
Schraube Vorfuß-Blade
(Loctite 243)
4
25 Nm
13 A/F
Fersenfeder
Schrauben für
Fersenfeder
(Loctite 243)
Adapter für
Drehmomentschlüssel
940081
4
15 Nm
Aluminium
E-Carbon-Verbundmaterial
Titan
Polyethylen mit ultrahohem Molekulargewicht (UHM-PE)
Polyurethan (PU)
40
Träger
Vorfußfeder
938306SPK1/1-0121
Gleitsocke
Fußkosmetik
