Marklin Digital L88 Bedienungsanleitung
Rückmeldemodul
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Marklin Digital L88
Inhaltszusammenfassung für Marklin Digital L88

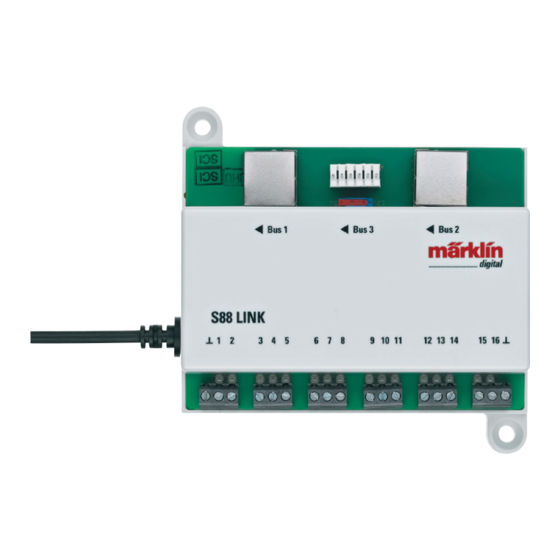

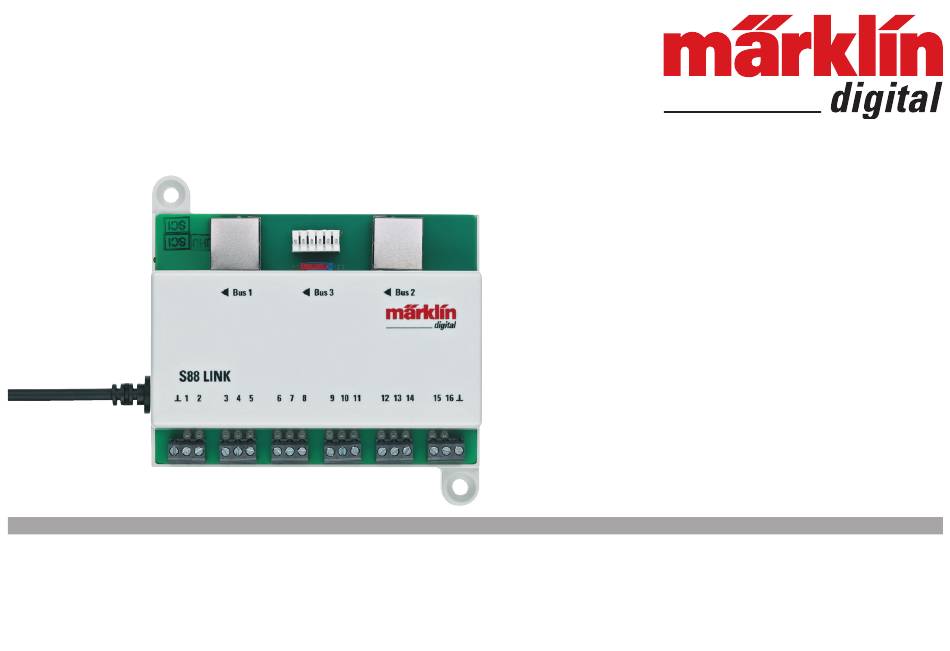

- Seite 1 Rückmeldemodul L88 (Link S88) 60883...
-
Seite 2: Inhaltsverzeichnis
Inhoudsopgave: Using the Product as Intended Beoogd gebruik Safety Notes Veiligheidsvoorschriften Important Notes Belangrijke aanwijzing Inputs and Outputs for the L88 In- en uitgangen van de L88 Connect Aansluiten Overview of Connections Aansluit overzicht Configuration for the L88 Configuratie van de L88... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Entsorgung: www.maerklin.com/en/imprint.html • Das Rückmeldemodul L88 ist für den Anschluss an die Ein- und Ausgänge des L88 Central Stationen (CS3) 60216/60226, (CS2) 60213/60214/ Stromversorgung: Schaltnetzteil 66360 oder 66201. 60215 ab der Software Version 3.8.xx und höher bestimmt. -
Seite 5: Anschluss
Anschluss Anschluss an die Central Station Den L88 direkt an den Boosteranschluß der CS2 oder an das Terminal 60145 anschließen, danach die Stromversorgung 66360 oder 66201 einstecken. Bus 1 Bus 3 Bus 2 Central Station / S88 Link Terminal 9 10 11... -
Seite 6: Anschluss Übersicht
Anschluss Übersicht An einen L88 können maximal 31 S88 und/oder 62 S88AC/S88DC angeschlossen werden. 8 7 6 5 4 3 2 1 decoder s 88 9 10 11 12 13 14 15 16 Max. 31x S88 S88 DC 9 10 11... - Seite 7 Stromversorgung: 5V im Mischbetrieb von Märklin S88 und S88 AC/DC (wie in Abb. dargestellt), sowie Produkten anderer Anbieter. 12V nur in Verbindung S88 AC/DC. Bei einer Stromversorgung mit 12V wird die Störanfälligkeit verringert. PIN Belegung Pin RJ45 Farbe Pin S88 Name Beschreibung Pin RJ45 EIA/TIA 568A...
-
Seite 8: Konfiguration Des L88
Konfiguration des L88 • Zykluszeit Tastatur (Eintrag muss in der Regel nicht verändert werden!) Nachdem der L88 angeschlossen wurde, meldet sich dieser Abfragezyklus bei Verwendung als Tastatur (werkseitig 67ms). automatisch am Steuergerät an. Anschließend muss der L88 • Spalten (Ausgang) Tastatur im Steuergerät konfiguriert werden. - Seite 9 Wird ein Gerätetausch notwendig, kann der neue L88 auf die bisherige Gerätenummer umgestellt werden. Die Umstellung erfolgt nach Anmeldung des L88 in der CS. Geben Sie unter „Kennung“ dem neuen S88 die Nummer des Gerätes, das er ersetzen soll. Danach ist ein Neustart der CS notwendig,...
- Seite 10 Beispiele für den Anschluss der verschiedenen Melde-Kontakte Masserückführung für alle Gleis-Kontakte nur 1x erforderlich. Anschluss an das Märklin H0-Gleissystem mit dem Schaltgeis Bus 1 Bus 3 Bus 2 = Meldende Fahrt- richtung S 88 Link Fahrtrichtungsabhängige 9 10 11 12 13 14 15 16 Meldung.
- Seite 11 Anschluss an das Märklin H0-Gleissystem mit Reedkontakt. Fahrtrichtungsunabhängige Bus 1 Bus 3 Bus 2 Meldung S 88 Link 9 10 11 12 13 14 15 16 Masserückführung ist pro Reed-Kontakt erforderlich Anschluss an Zweileiter-Gleis- systeme, unabhängig von der Bus 1 Bus 3 Bus 2 Spurgröße nur mit Reedkontakt.
- Seite 68 Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 73033 Göppingen 197604/0421/Sc8Sh Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.maerklin.com © Gebr. Märklin & Cie. GmbH...
