Inhaltszusammenfassung für Marklin Digital Link S88

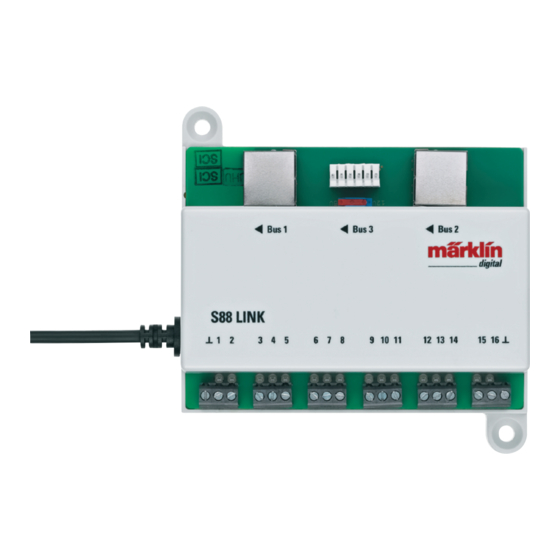

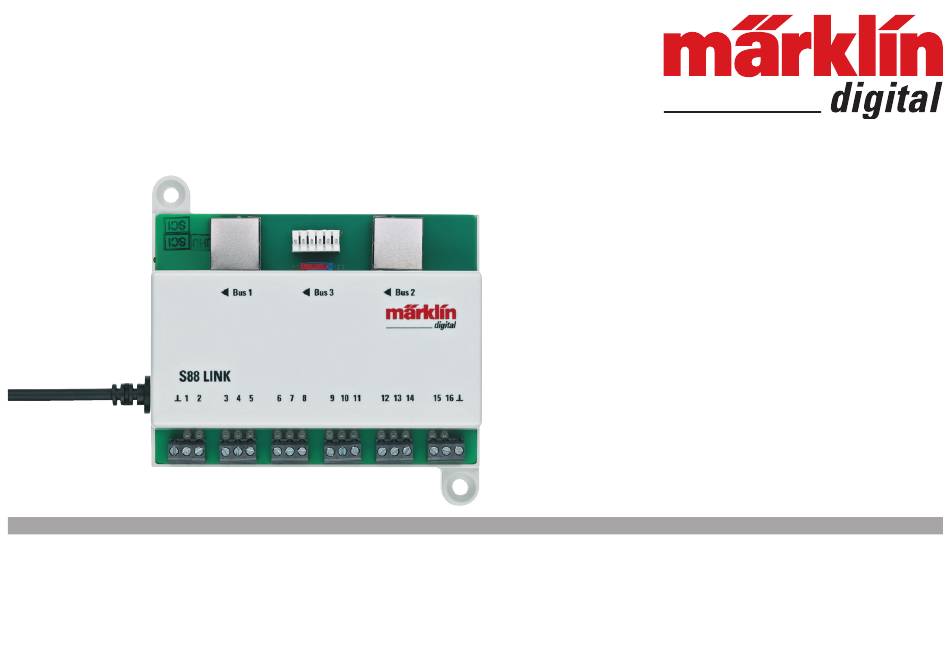

- Seite 1 Rückmeldemodul Link S88 60883...
-
Seite 2: Inhaltsverzeichnis
Using the Product as Intended Beoogd gebruik Safety Notes Veiligheidsvoorschriften Important Notes Belangrijke aanwijzing Inputs and Outputs for the Link S88 In- en uitgangen van de Link S88 Connect Aansluiten Overview of Connections Aansluit overzicht Configuration for the Link S88... - Seite 3 Sidan Uso correcto Användning av produkten Instrucciones de seguridad Säkerhetsanvisningar Notas importantes Viktig information Entradas y salidas del Link S88 In- och utgångar på Link S88 Montaje Anslutning Esquema sinóptico de conexionado Översikt: Anslutninga Configuración del Link S88 Konfiguration av Link S88...
-
Seite 4: Bestimmungsgemäße Verwendung
Taster) (S88 AC) und 60882 (S88 DC) an oben genannte Central Station. Bus 1 60881 oder 60882 • Das Rückmeldemodul Link S88 ist ein Rückmelder mit 16 Bus 2 60881 oder 60882 Meldekontakten für das Märklin H0-Mittelleitergleis oder Bus 3... -
Seite 5: Anschluss
Anschluss Anschluss an die Central Station Den Link S88 direkt an den Boosteranschluß der CS2 oder an das Terminal 60145 anschließen, danach die Stromver- sorgung 66360 oder 66201 einstecken. Bus 1 Bus 3 Bus 2 Central Station / Terminal S88 Link... -
Seite 6: Anschluss Übersicht
Anschluss Übersicht An einen Link S88 können maximal 31 S88 und/oder 62 S88AC/S88DC angeschlossen werden. 8 7 6 5 4 3 2 1 decoder s 88 9 10 11 12 13 14 15 16 Max. 31x S88 S88 DC 9 10 11... - Seite 7 Stromversorgung: 5V im Mischbetrieb von Märklin S88 und S88 AC/DC (wie in Abb. dargestellt), sowie Produkten anderer Anbieter. 12V nur in Verbindung S88 AC/DC. Bei einer Stromversorgung mit 12V wird die Störanfälligkeit verringert. PIN Belegung Pin RJ45 Farbe Pin S88 Name Beschreibung Pin RJ45 EIA/TIA 568A...
-
Seite 8: Konfiguration Des Link S88
Einstellungen. Wählen Sie hier wiederum „System“. Nun Bus 1: 1001 – 1496 (z.B. 1005 = 1. Modul, Kontakt 5) finden Sie in der linken Spalte eine Taste für den Link S88 Bus 2: 2001 – 2496 Folgende Einstellungen können / müssen vorgenommen Bus 3: 3001 –... - Seite 10 Beispiele für den Anschluss der verschiedenen Melde-Kontakte Masserückführung für alle Gleis-Kontakte nur 1x erforderlich. Anschluss an das Märklin H0-Gleissystem mit dem Schaltgeis Bus 1 Bus 3 Bus 2 = Meldende Fahrt- richtung S 88 Link Fahrtrichtungsabhängige 9 10 11 12 13 14 15 16 Meldung.
- Seite 11 Anschluss an das Märklin H0-Gleissystem mit Reedkontakt. Fahrtrichtungsunabhängige Bus 1 Bus 3 Bus 2 Meldung S 88 Link 9 10 11 12 13 14 15 16 Masserückführung ist pro Reed-Kontakt erforderlich Anschluss an Zweileiter-Gleis- systeme, unabhängig von der Bus 1 Bus 3 Bus 2 Spurgröße nur mit Reedkontakt.
-
Seite 12: Using The Product As Intended
Switches for current supply to the S88 Module with 5 volts • Or connections to 64 button controllers. or 12 volts. Safety Notes • The voltage supply for the Link S88 is done only by means of the 66360/66367 or 66201 switched mode power pack. 60881/60882 60881/60882 •... -
Seite 13: Connect
Connect Connections to the Central Station Connect the Link S88 directly to the Booster connection on the CS2 or to the 60145 Terminal. After that plug in the 66360/66367 or 66201 power supply. Bus 1 Bus 3 Bus 2 Central Station /... -
Seite 14: Overview Of Connections
Overview of Connections A maximum of 31 S88 units and/or 62 S88AC/S88DC units can be connected to a Link S88. 8 7 6 5 4 3 2 1 decoder s 88 9 10 11 12 13 14 15 16 Maximum... - Seite 15 Current Supply: 5 volts in mixed operation of S88 and S88 AC/DC Märklin products (as shown in the illustration), as well as products of other makes. 12 volts only in conjunction with the S88 AC/DC. The susceptibility to interruptions is reduced with a 12 volt power supply. PIN Assignment for the RJ45 Plug Color S88 Pin Name...
-
Seite 16: Configuration For The Link S88
Swapping Devices. Setting for matrix = up to 64 button controllers If you need to swap out a device, the new Link S88 can • Length of Bus 1 – 3 be reset to the previous device number. Resetting is done Here you enter how many S88 units are connected to after registering the Link S88 in the CS. - Seite 18 Sample Connections for the Different Feedback Contacts Only one ground return is required for all track contacts. Connections to the Märklin H0 track system with the Circuit Track Bus 1 Bus 3 Bus 2 = Direction of tra- vel feeding back S 88 Link Feedback is dependent on 9 10 11...
- Seite 19 Connections to the Märklin H0 track system with Reed Switches Feedback is independent of the direction of travel Bus 1 Bus 3 Bus 2 S 88 Link 9 10 11 12 13 14 15 16 Ground return is required per reed switch Connections to two-rail track sys- tems, independent of the gauge only with Reed Switches.
-
Seite 20: Utilisation Conforme À Sa Destination
Utilisation conforme à sa destination Entrées et sorties du Link S88 • Le module de rétrosignalisation Link S88 DC est conçu pour Alimentation électrique : Alimentation de coupure 66360 ou être branché aux Central Stations (CS3) 60216/60226, (CS2) 66201. 60213/60214/60215 à partir de la version logicielle 3.8.xx et Branchement à... -
Seite 21: Connectez
Connectez Branchement à la Central Station Branchez le Link S88 directement sur la prise booster du CS2 ou au terminal 60145, puis branchez la prise électrique 66360 ou 66201. Bus 1 Bus 3 Bus 2 Central Station / Terminal S88 Link... -
Seite 22: Vue D'ensemble Des Branchements
Vue d’ensemble des branchements Vous pouvez brancher au maximum 31 S88 et/ou 62 S88AC/S88DC au Link S88. 8 7 6 5 4 3 2 1 decoder s 88 9 10 11 12 13 14 15 16 Max. 31x S88 S88 DC... - Seite 23 Alimentation en courant : 5V en exploitation mixte de produits Märklin S88 et S88 CA/CC (comme représenté), ainsi que de produits d’autres fournisseurs. 12V uniquement en liaison avec S88 CA/CC. Une alimentation en courant de 12 V permet de réduire la sensibilité aux interfé- rences.
-
Seite 24: Configuration Du Link S88
Cette attribution se fait après connexion • Durée de cycle bus 1 – 3 du Link S88 à la CS. Sous « Identification », donnez au Saisissez les cycles d’interrogation des bus S88 en ms nouveau S88 le numéro de l’appareil qu’il doit remplacer. - Seite 26 Exemples pour le raccordement des différents contacts de (rétro) signalisation Retour à la masse nécessaire seulement une fois pour tous les contacts de voie . Raccordement au système de voie Märklin H0 avec la voie de commutation Bus 1 Bus 3 Bus 2 = sens de marche à...
- Seite 27 Raccordement au système de voie Märklin H0 avec contact à lames souples Bus 1 Bus 3 Bus 2 Signal en fonction du sens de marche S 88 Link 9 10 11 12 13 14 15 16 Retour à la masse nécessaire pour chaque contact à lames souples Raccordement à...
-
Seite 28: Beoogd Gebruik
• De voedingsspanning voor de Link S88 kan uitsluitend van de netadapter 66360 of 66201 betrokken worden. 60881/60882 60881/60882 • Het maken van aansluitingen op de Link S88 mag alleen in Schakelaar stroom- spanningloze toestand uitgevoerd worden. voorziening S88/ 60880/6088 •... -
Seite 29: Aansluiten
Aansluiten Aansluiten op het Central Station De Link S88 direct op de boosteraansluiting van het CS2 of op de Terminal 60145 aansluiten, daarna de stekker van de stroomvoorziening 66360 of 66201 er in steken. Bus 1 Bus 3 Bus 2... -
Seite 30: Aansluit Overzicht
Aansluit overzicht Op de Link S88 kunnen maximaal 31 S88 en/of 62 S88AC/S88DC aangesloten worden.. 8 7 6 5 4 3 2 1 decoder s 88 9 10 11 12 13 14 15 16 Max. 31x S88 S88 DC 9 10 11... - Seite 31 Stroomvoorziening: 5V in gemengd bedrijf van Märklin producten S88 en S88 AC/DC (zoals in afb. weergegeven), alsmede producten van andere aanbieders. 12V alleen in combinatie met S88 AC/DC. Bij een stroomvoorziening met 12 V wordt de invloed van stoorsignalen verminderd. PIN bezetting van de RJ45 stekker Kleur Stift S88 Naam...
-
Seite 32: Configuratie Van De Link S88
Configuratie van de Link S88 • Regels schakelpaneel Aantal regels invoeren (max. 8) van de drukknoppenmatrix. Voor gebruik van de link S88 moet deze eerst geconfigure- erd worden in de regelaar. Adressering van de S88-module: • Ga met de CS2 naar Setup/Info. Ga hier naar de configu- De S88-module adresseert zich automatisch bij het insteken. - Seite 34 Voorbeelden voor het aansluiten van de verschillende meldcontacten Massa retour voor alle railcontacten slechts 1x nodig. Aansluiting aan het Märklin H0-railsysteem met een schakelrail Bus 1 Bus 3 Bus 2 = Meldende rijrich- ting S 88 Link Rijrichtingafhankelijke 9 10 11 12 13 14 15 16 melding...
- Seite 35 Aansluiting aan het Märklin H0- railsysteem met een reedcontact Bus 1 Bus 3 Bus 2 Rijrichtingonafhankelijke melding S 88 Link 9 10 11 12 13 14 15 16 Massa retour is voor elk reedcontact nodig Aansluiting aan het twee- Bus 1 Bus 3 Bus 2 railsysteem, onafhankelijk van...
- Seite 36 60880/60881 y 60882 a las Central Stations antes citadas. Conexión a Central Station/Terminal • El módulo de señalización de respuesta Link S88 es un seña- Retorno de masa (si se utiliza como señalizador lizador de respuesta con 16 contactos de señalización para la de respuesta) vía de conductor central de Märklin H0 o para vías 2L (ancho...
- Seite 37 Montaje Conexión a Central Station Conectar el Link S88 directamente a la conexión de refuerzo de la CS2 o al terminal 60145 y luego enchufar la fuente de alimentación eléctrica 66360 o 66201. Bus 1 Bus 3 Bus 2 Central Station /...
- Seite 38 Esquema sinóptico de conexionado Es posible conectar a un Link S88 un máximo de 31 S88 y/o 62 S88AC/S88DC. 8 7 6 5 4 3 2 1 decoder s 88 9 10 11 12 13 14 15 16 Máx. 31x S88...
- Seite 39 Alimentación eléctrica: 5 V en el modo mixto de productos de Märklin S88 y S88 AC/DC (como se muestra en la Fig.) así como productos de otros proveedores. 12V solo junto con S88 AC/DC. Si la alimentación eléctrica se realiza a 12 V, se reduce la propensión a fallos y averías. Patillaje del conector RJ45 Color PIN S88 Nombre...
- Seite 40 Link S88 al número de dispositivo actual. El cambio • Tiempo de ciclo de bus 1 – 3 se realiza tras dar de alta el Link S88 en la CS. Asigne en Registrar los ciclos de interrogación de los buses S88 en ms „Código“...
- Seite 42 Ejemplos de conexión de los diferentes contactos de señalzación El retorno a masa para todos los contactos de vía se requiere 1 sola vez. Conexión al sistema de vías Märklin H0 con la vía de conmutación Bus 1 Bus 3 Bus 2 = Sentido de marcha que señaliza...
- Seite 43 Conexión al sistema de vías Märklin H0 con contacto de láminas (reed) Señalización en función del sentido de marcha Bus 1 Bus 3 Bus 2 S 88 Link 9 10 11 12 13 14 15 16 Se requiere el retorno a masa por cada contacto de láminas (reed) Conexión a sistemas de vías de dos conductores independiente- mente del tamaño de ancho de...
-
Seite 44: Impiego Commisurato Alla Destinazione
60882 alla sopra citata Central Station. Connessione alla Central Station / Terminale • Il modulo di retroazione Link S88 è un indicatore di retroa- Ritorno di massa (in caso di impiego come indicatore zione con 16 contatti di avviso per il binario a conduttore di retroazione) centrale Märklin H0 oppure binari a 2 rotaie (scartamento... -
Seite 45: Collegamento
Collegamento Collegamento alla Central Station Collegare il Link S88 direttamente alla connessione per Booster della CS2 oppure al terminale 60145, dopodiché innestare l’alimentazione di corrente 66360 oppure 66201. Bus 1 Bus 3 Bus 2 Central Station / S88 Link Terminal... -
Seite 46: Panoramica Delle Connessioni
Panoramica delle connessioni Ad un solo Link S88 possono venire connessi al massimo 31 S88 e/o 62 S88AC/S88DC. 8 7 6 5 4 3 2 1 decoder s 88 9 10 11 12 13 14 15 16 Max. 31x S88... - Seite 47 Alimentazione di corrente: 5V nell’esercizio promiscuo di prodotti Märklin S88 e S88 AC/DC (come rappresentato in fig.), nonché di prodotti di altri fornitori. 12V solo in abbinamento con S88 AC/DC. In caso di un’alimentazione di corrente a 12V viene ridotta la vulnerabilità dai disturbi. Assegnazione dei PIN del connettore RJ45 Colore PIN S88 Nome...
-
Seite 48: Configurazione Dello Link S88
• Durata del ciclo Bus 1 – 3 Introdurre i cicli di interrogazione dei Bus S88 in ms (min avviene dopo la registrazione del Link S88 nella CS. Sotto 10ms - max. 1000 ms) (di fabbrica 100ms). „Riconoscimento“ assegnate al nuovo S88 il numero dell’apparecchio che esso dovrà... - Seite 50 Esempi per il collegamento dei differenti contatti di notifica Ritorno di massa per tutti i contatti del binario solo 1x necessario. Connessione al sistema di binario Märklin H0 con il binario di commutazione Bus 1 Bus 3 Bus 2 = Notifica dipen- dente dalla direzione di marcia.
- Seite 51 Connessione al sistema di binario Märklin H0 con contatto Reed Notifica indipendente dalla Bus 1 Bus 3 Bus 2 direzione di marcia. S 88 Link 9 10 11 12 13 14 15 16 Il ritorno di massa è necessario per ogni contatto Reed Connessione a sistemi di binario a due rotaie, indipendentemente dalla dimensione dello scartamen-...
-
Seite 52: Användning Av Produkten
2-ledarräls (Spår 1, Trix H0, Minitrix) med reed-kontakter. Omkopplare för strömförsörjning av S88 Modul med 5V eller 12V. • t. ex. för anslutning med upp till 64 kontaktknappar. Säkerhetsanvisningar • För strömförsörjning av Link S88 får endast en nätenhet 66360 eller en 66201 användas. 60881/60882 Omkopplare för •... -
Seite 53: Anslutning
Anslutning Anslutning till Central Station Link S88 ansluts direkt till Boosteranslutningen på CS2 eller till Terminal 60145. För strömförsörjningen ansluter man därefter en nätenhet 66360, eller 66201. Bus 1 Bus 3 Bus 2 Central Station / Terminal S88 Link 9 10 11... -
Seite 54: Översikt: Anslutninga
Översikt: Anslutninga Till en Link S88 kan man maximalt ansluta 31 st S88 och/eller 62 st S88AC/S88DC 8 7 6 5 4 3 2 1 decoder s 88 9 10 11 12 13 14 15 16 Max. 31x S88 S88 DC... - Seite 55 Strömförsörjning: 5V i blandad trafik mellan Märklins produkter S88 och S88 AC/DC (så som visas på bilden), samt med produkter från andra tillverkare. 12V endast i förbindelse med S88 AC/DC. Vid strömförsörjning med 12V blir risken för eventuella strömningar mindre. PIN-beläggningen av kontakterna till RJ45 Färg PIN S88 Namn...
-
Seite 56: Konfiguration Av Link S88
= 16 anslutningskontakter inställning av matris = Enhetsbyte upp till 64 knappar Om ett byte av enhet blir nödvändigt kan den nya Link S88 • Längd Bus 1 – 3 ställas om till den tidigare enhetens nummer. Omställningen Här anges hur många S88 som anslutits till respektive görs efter att Link S88 lagts in i CS. - Seite 58 Exempel på anslutning av olika givares kontakter Jordåterkoppling för samtliga spår-kontakter - endast 1x behövs. Anslutning till Märklins H0-spårsystem med kopp- lingsskena Bus 1 Bus 3 Bus 2 = Av givare angiven körriktning S 88 Link 9 10 11 12 13 14 15 16 Körriktningsberoende kontaktmeddelande...
- Seite 59 Anslutning till Märklins H0-spårsystem via Reed-kontakt. Oberoende av riktningen kontakt- Bus 1 Bus 3 Bus 2 meddelande S 88 Link 9 10 11 12 13 14 15 16 Jordåterkoppling måste ske via Reed-kontakt Anslutninga till tvåspårs-system, oberoende av spårvidd, endast med Reed-kontakt Bus 1 Bus 3...
-
Seite 60: Hensigtsmæssig Anvendelse
Hensigtsmæssig anvendelse Ind- og udgange på Link S88 • Tilbagemeldingsmodulet Link S88 er udviklet til forbin- Strømforsyning: Forsyningsdel 66360 eller 66201. delse med Centralstationerne (CS3) 60216/60226, (CS2) Tilslutning til Centralstation / terminal: 60213/60214/60215 fra softwareversion 3.8.xx og højere. Massetilbageførsel (ved anvendelse som tilbagemelder) •... -
Seite 61: Tilslutning
Tilslutning Tislutning til Centralstation Tilslut Link S88 direkte på boostertilslutningen på CS2 eller terminal 60145, og tilslut derefter strømforsyningen 66360 eller 66201. Bus 1 Bus 3 Bus 2 Central Station / S88 Link Terminal 9 10 11 12 13 14... -
Seite 62: Tilslutningsoversigt
Tilslutningsoversigt Der må maksimalt tilsluttes 31 S88 og/eller 62 S88AC/S88DC til Link S88. 8 7 6 5 4 3 2 1 decoder s 88 9 10 11 12 13 14 15 16 Maks. 31x S88 S88 DC 9 10 11... - Seite 63 Strømforsyning: 5V ved blandet drift af Märklinprodukterne S88 og S88 AC/DC (som vist på ill. ) samt med andre producenters produkter. 12V kun i forbindelse med S88 AC/DC. Med en strømforsyning på 12V mindskes risikoen for fejl. PIN-belægning på RJ45-stikket Farve PIN S88 Navn Beskrivelse...
-
Seite 64: Konfiguration Af Link S88
Kontakter (skinne): 1 – 16 • Med CS3 åbnes indstillingerne via tasten ”System”. Tasteradresser: 101 – 164 Derefter vælges ”System”. Nu findes tasten til Link S88 i Bus 1: 1001 – 1496 (f. eks. 1005 = 1. modul, kontakt 5) venstre spalte Bus 2: 2001 –... - Seite 66 Eksempler på forbindelse af forskellige meldekontakter Massetilbageførsel til alle skinnekontakter er kun 1x nødvendig. Forbindelse med MärklinH0-skinnesystemet med spændingsskinnen Bus 1 Bus 3 Bus 2 = meldende kør- selsretning S 88 Link Melding, der er afhængig 9 10 11 12 13 14 15 16 af kørselsretningen.
- Seite 67 Forbindelse med MärklinH0- skinnesystemet med reedkontakt. Melding, der er uafhængig af kørselsretningen Bus 1 Bus 3 Bus 2 S 88 Link 9 10 11 12 13 14 15 16 Massetilbageførsel er nødvendig pr. reedkontakt Forbindelse med toleder-skinnesy- stemer, uafhængig af sporstør- relse kun med reed kontakt.
- Seite 68 Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 73033 Göppingen 197604/0120/Sm7Sh Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.maerklin.com © Gebr. Märklin & Cie. GmbH...
