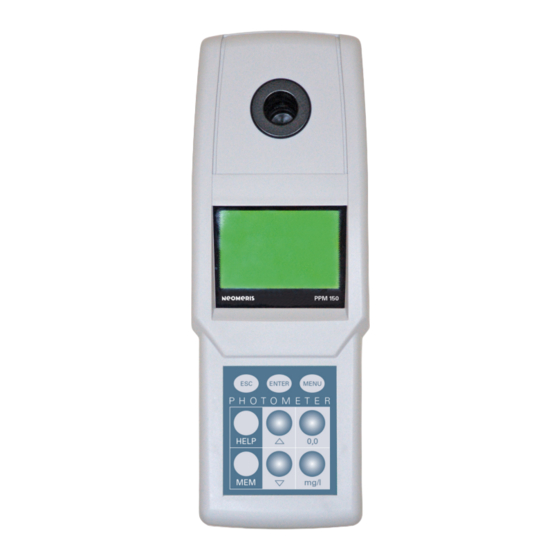

Neomeris PPM 150 Bedienungsanleitung

Photometer
Vorschau ausblenden Andere Handbücher für PPM 150:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

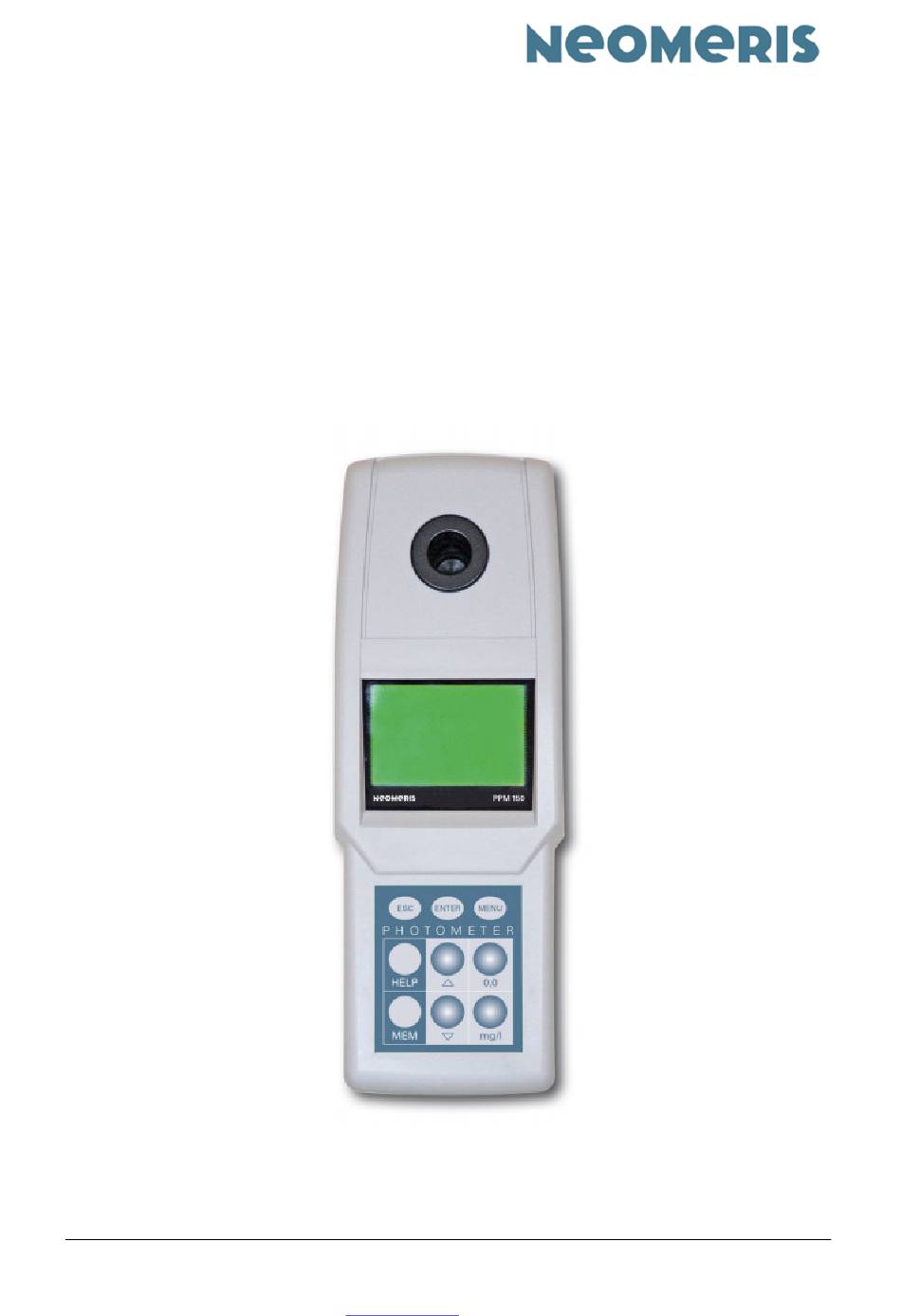

Neomeris Photometer PPM 150
15. März 2021
Neomeris Photometer PPM 150
Gerät und Software
Gebrüder Heyl Vertriebsgesellschaft für innovative Wasseraufbereitung mbH
Technische Änderungen vorbehalten
Max-Planck-Str. 16, 31135 Hildesheim, Deutschland
Telefon: +49 (0) 5121 7609 0 / Fax: +49 (0) 5121 7609 44
Seite 1 von 45
E-Mail: vertrieb@heylneomeris.de, Internet:
www.neomeris.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Neomeris PPM 150

Inhaltszusammenfassung für Neomeris PPM 150

  • Seite 1 Neomeris Photometer PPM 150 15. März 2021 Neomeris Photometer PPM 150 Gerät und Software Gebrüder Heyl Vertriebsgesellschaft für innovative Wasseraufbereitung mbH Technische Änderungen vorbehalten Max-Planck-Str. 16, 31135 Hildesheim, Deutschland Telefon: +49 (0) 5121 7609 0 / Fax: +49 (0) 5121 7609 44 Seite 1 von 45 E-Mail: vertrieb@heylneomeris.de, Internet:...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Neomeris Photometer PPM 150 1. Einführung 2. Technische Daten 3. Lieferumfang 4. Beschreibung 5. Bedienung des Photometers 5.1. Die Tastatur des Neomeris Photometer PPM 150 5.2. Stromsparfunktion 5.3. Neomeris Photometer PPM 150 Einschalten 5.4. Die Namen der Methoden 5.5.
  • Seite 3 Neomeris Photometer PPM 150 15. März 2021 8.2.1. Neue Ergebnisse 8.2.2. Anzeige von Ergebnissen aus der History Funktion 8.2.3. Anzeige von Ergebnissen aus dem Speicher 8.2.4. Messungen öffnen 8.2.5. Messungen speichern 8.2.6. Daten Exportieren 8.2.7. Daten drucken 8.3. Orte 8.4.

  • Seite 4: Neomeris Photometer Ppm 150

    Der fortgeschrittene optische Aufbau und die zusätzlichen Interferenzfilter zur Verbesserung der Genauigkeit wurden speziell für das Neomeris Photometer PPM 150 entwickelt. Das Gerät verfügt über ein großes graphisches hinterleuchtetes LCD Display mit einer Auflösung von 128 x 64 Pixeln.

  • Seite 5: Technische Daten

    Neomeris Photometer PPM 150 15. März 2021 2. Technische Daten Wellenlängenbereich: – 810 nm -0.5 – 4.0 E Extinktionsbereich: Elektrooptische Genauigkeit: +/- 1.5% (im Bereich 0.1 – 2.0 E bei 20°C) +/- 3% Photometrische Genauigkeit: (im Bereich 0.1 – 2.0 E bei 20°C) Küvettenschacht:...

  • Seite 6: Lieferumfang

    Neomeris Photometer PPM 150 15. März 2021 3. Lieferumfang Im Lieferumfang (Standardausführung Kunststoffkoffer) sind enthalten: Neomeris Photometer PPM 150 Abdeckung für den Küvettenschacht Netzteil Akkus (AA, Ni-MH, 2100 mAh), im Gerät 10 Photometerküvetten (für 10ml Volumen) Reaktionsgläser (für 20ml Volumen) A, B Trichter Küvettenständer...
  • Seite 7 Neomeris Photometer PPM 150 15. März 2021 Gebrüder Heyl Vertriebsgesellschaft für innovative Wasseraufbereitung mbH Technische Änderungen vorbehalten Max-Planck-Str. 16, 31135 Hildesheim, Deutschland Telefon: +49 (0) 5121 7609 0 / Fax: +49 (0) 5121 7609 44 Seite 7 von 45 E-Mail: vertrieb@heylneomeris.de, Internet:...

  • Seite 8: Beschreibung

    Verfügung stehenden Wellenlängen 380 nm, 430 nm, 470 nm, 500 nm, 520 nm, 560 nm, 610 nm, 700 nm und 810 nm. Mit dem Neomeris Photometer PPM 150 können Extinktionen im Bereich von – 0,5 E bis 4,0 E gemessen werden. Wir empfehlen bei Ihren Messungen keine Extinktionen unter 0,1 und oberhalb von 2,0 zu berücksichtigen, da die...
  • Seite 9 Neomeris Photometer PPM 150 15. März 2021 Im Neomeris Photometer PPM 150 können bis zu 150 Methoden mit dazugehörigen Hilfetexten in bis zu sechs Sprachen gespeichert werden. Die Funktion Favoriten ermöglicht jedem Anwender die persönliche Auswahl der Kurven, die er am häufigsten nutzt. Diese Auswahl ist jederzeit veränderbar.

  • Seite 10: Bedienung Des Photometers

    15. März 2021 5. Bedienung des Photometers 5.1. Die Tastatur des Neomeris Photometer PPM 150 • Einschalten – durch Druck einer beliebigen Taste wird das Neomeris Photometer PPM 150 eingeschaltet. • Ausschalten – durch gleichzeitiges Drücken der ESC und ENTER wird das Photometer ausgeschaltet.

  • Seite 11: Stromsparfunktion

    Sound nicht ausgeschaltet ist). Die Zeit, nach der sich das Photometer automatisch ausschaltet können Sie selbst definieren (im Setup unter OFF-Time). 5.3. Neomeris Photometer PPM 150 Einschalten Durch Druck einer beliebigen Taste wird das Photometer eingeschaltet. Direkt nach dem Anschalten erscheint im Display Die Seriennummer ist auch auf einem Aufkleber auf der Geräteunterseite zu...

  • Seite 12: Die Namen Der Methoden

    Neomeris Photometer PPM 150 15. März 2021 5.4. Die Namen der Methoden Im Neomeris Photometer PPM 150 sind ca. 100 Methoden gespeichert, einige Parameter kommen mehrfach vor, da Methoden unterschiedlicher Hersteller in der Datenbank hinterlegt wurden und teilweise gleichzeitig mehrere Messbereiche existieren.

  • Seite 13: Durchführen Einer Messung

    Neomeris Photometer PPM 150 15. März 2021 5.5. Durchführen einer Messung Wählen Sie mit Hilfe der Pfeiltasten die Methode, mit der Sie arbeiten wollen. Um sicher zu gehen, dass Sie die richtige Methode zu den vorliegenden Reagenzien haben, können Sie sich durch einmaliges Drücken der HELP Taste die...

  • Seite 14: Reaktionszeiten

    Neomeris Photometer PPM 150 15. März 2021 Das Ergebnis ermitteln: Datum Uhrzeit Datum Uhrzeit TV Sulfit TV Sulfit x,yz 0,00 mg/l Taste mg/l mg/l drücken Art.-Nr. 410635 Messprobe messen Messung fertig Nachdem Sie das Ergebnis ermittelt haben, können Sie dieses direkt durch Drücken der MEM Taste abspeichern.

  • Seite 15: Hilfetext / Kurzbedienungsanleitung

    Neomeris Photometer PPM 150 15. März 2021 Der Countdown der Reaktionszeit ist nicht in allen Fällen, zum Beispiel bei Serienmessungen, sinnvoll. Die Reaktionszeit kann durch einen zweiten Druck der mg/l Taste oder drücken der ESC Taste umgangen werden, dann wird das Ergebnis sofort gemessen.

  • Seite 16: Funktionen

    Neomeris Photometer PPM 150 15. März 2021 6. Funktionen Durch Drücken der MENU Taste erhalten Sie folgende Ansicht: History View Speicher lesen Speicher löschen Hilfe Setup Im Menu finden Sie die fünf Funktionen, mit denen Sie Einstellungen vornehmen können. 6.1. Die History Funktion...

  • Seite 17: Die Speicher Funktion

    Neomeris Photometer PPM 150 15. März 2021 In dieser Darstellung können Sie sich entscheiden, ob Sie ein Ergebnis nachträglich in den Speicher übertragen wollen. Wenn das Ergebnis auf dem Display erscheint, die MEM Taste drücken. Sie werden anschließend nach dem Ort gefragt –...

  • Seite 18: Die Speicher Löschen Funktion

    Neomeris Photometer PPM 150 15. März 2021 6.3. Die Speicher löschen Funktion History View Speicher lesen Speicher löschen Hilfe Setup Die Funktion Speicher löschen kann durch Drücken der ENTER Taste angewählt werden. Mit dieser Funktion werden alle gespeicherten Werte gelöscht. Sie sollten sicherstellen, dass die Werte vorher in eine Datei im Computer übertragen wurden, nachdem der Speicher gelöscht ist, sind die Werte nicht...

  • Seite 19: Die Hilfe Funktion

    Neomeris Photometer PPM 150 15. März 2021 6.4. Die Hilfe Funktion History View Speicher lesen Speicher löschen Hilfe Setup Die Funktion Hilfe kann durch Drücken der ENTER Taste angewählt werden. Mit dieser Funktion können die kompletten Hilfetexte zu einem Parameter angezeigt werden (über das gesamte Display, nicht wie in der normalen Ansicht nur die...

  • Seite 20: Setup - Ausgewählt Favoriten

    Neomeris Photometer PPM 150 15. März 2021 Mit Hilfe der Pfeiltasten wird die Funktionen ausgewählt, ein Druck der ENTER Taste aktiviert die gewählte Funktion. Die Informationen der obersten Zeile sind nicht veränderbar. Die linke Anzeige in der oberen Zeile gibt Auskunft darüber, wo innerhalb der Gerätesoftware Sie sich gerade befinden, die rechte Angabe gibt Auskunft über den...

  • Seite 21: Setup - Datum Sprache

    Wenn alle nicht benötigten Methoden so deaktiviert worden sind, wird die Auswahl durch einen Druck der ENTER Taste bestätigt. Anschließend springt das Neomeris Photometer PPM 150 automatisch in die Methodenanzeige zurück. Sie werden beim Durchblättern durch die Methoden feststellen, dass nur jene angezeigt werden, die ein Kreuz tragen. Im Setup sind jetzt beispielsweise unter Ausgewählt 18 / 26 zu sehen.

  • Seite 22: Setup - Zeit

    0 / 1 / 2 Licht: ON / OFF Mit den Pfeiltasten können Sie durch die im Neomeris Photometer PPM 150 verfügbaren Sprachen blättern. Ihre Wunschsprache bestätigen Sie mit ENTER. Das Photometer springt anschließend automatisch zurück in die Methoden. 6.5.3. Setup – Zeit...

  • Seite 23: Setup - Off Zeit (Ausschaltzeit)

    Die OFF Zeit definiert die Energiesparfunktion des Photometers. Die Angabe ist in Minuten. Mit ihr können Sie selbst bestimmen, nach welcher Zeit im Anschluss Ihrer letzten Aktion (Tastendruck) am Neomeris Photometer PPM 150 das Photometer sich automatisch abschalten soll. Die Zeit kann frei im Bereich von 1 bis 59 Minuten gewählt werden.

  • Seite 24: Setup - Licht

    ON / OFF In dieser Funktion können Sie wählen, ob das Display des Neomeris Photometer PPM 150 permanent erleuchtet sein soll (An) oder nicht (Aus). Wenn Sie Aus wählen, wird das Display für nur etwa 3 Sekunden bei Anzeige eines Ergebnisses von hinten beleuchtet und dunkelt anschließend wieder leicht ab.

  • Seite 25: Einige Tipps / Mögliche Fehlerquellen

    Neomeris Photometer PPM 150 15. März 2021 7. Einige Tipps / mögliche Fehlerquellen 7.1. Photometerküvetten Die mitgelieferten Photometerküvetten haben ein maximales Volumen von 10 ml. Da bei einigen Tests das Probevolumen größer ist, müssen sämtliche Schritte der Probenvorbereitung inkl. der Reagenzzugabe in den mitgelieferten Reaktionsgläsern durchgeführt werden und ein Teil der ausreagierten Probe nur...
  • Seite 26 Neomeris Photometer PPM 150 15. März 2021 Spülen / Reinigung der Küvetten Alle für eine Analyse verwendeten Küvetten, Glasgeräte und sonstige Hilfsmittel müssen nach dem Gebrauch gründlich gereinigt werden. Bereits geringe Rückstände von Farbstoffen oder Reagenzien können bei der nächsten Bestimmung zu fehlerhaften Ergebnissen führen.
  • Seite 27 Neomeris Photometer PPM 150 15. März 2021 Feststoffdosierung mit Löffeln Bei einigen Tests finden sie Feststoffe, die mit Hilfe von mitgelieferten Löffeln dosiert werden. Ein Löffel meint einen gestrichenen Reagenzlöffel, das heißt der Feststoff im Löffel ist genauso hoch anzuhäufen wie der Rand des Löffels. Ein gehäufter Löffel Reagenz kann zu einem falschen Ergebnis führen.

  • Seite 28: Meldungen Im Photometerdisplay

    Unterlage gestoßen werden, die Blasen werden nach oben entweichen. 7.2. Meldungen im Photometerdisplay Texte im Display kommuniziert das Neomeris Photometer PPM 150 mit Ihnen. Es erkennt Messfehler und teilt Sie Ihnen mit. Alle Meldungen werden von einem akustischen Signal begleitet.

  • Seite 29: Informationen Und Sicherheitsratschläge

    Neomeris Photometer PPM 150 15. März 2021 Meßbereich Bei der Messung wurde die festgelegte maximale Extinktion überschritten überschritten, das Ergebnis liegt deutlich über dem angegebenen Messbereich. Zur Ermittlung der vorliegenden Probenkonzentration verdünnen Sie Ihre Probe, zum Beispiel im Verhältnis 1:10, führen den Test erneut durch und multiplizieren...
  • Seite 30 Neomeris Photometer PPM 150 15. März 2021 Wir empfehlen beim Umgang mit den Tests eine Schutzbrille zu tragen     und auch Schutzhandschuhe bereit zu halten.     Füllen Sie niemals Chemikalien in Lebensmittelflaschen! Weder Wasserproben noch gesammelte Abfälle in Trinkflaschen aufbewahren oder transportieren.

  • Seite 31: Software

    Die Benutzeroberfläche ist an Windows Oberflächen angelehnt. Die Sprache der Software ist Englisch. Zur Kommunikation von Neomeris Photometer PPM 150 und Computer verfügt das Neomeris Photometer PPM 150 über eine USB-Schnittstelle. Möglicherweise muss der erforderliche Treiber für diese Schnittstelle erst auf Ihrem Computer installiert werden.

  • Seite 32: Die Icons Sind In Fünf Funktionale Gruppen Aufgeteilt

    Neomeris Photometer PPM 150 15. März 2021 Die Icons sind in fünf funktionale Gruppen aufgeteilt: Datenbank Messungen Orte Daten Kommunikation 8.1. Datenbank Alle Daten, die für den Betrieb des Photometers wichtig sind, sind in einer Access-Datenbank (*.mdb) gespeichert. Durch Nutzung der Funktionen OPEN [...

  • Seite 33: Messungen

    Neomeris Photometer PPM 150 15. März 2021 zuerst eine Verbindung des Photometers zum Computer aufgebaut und die neuen Daten übertragen werden. Die zuletzt genutzte Datenbank wird in dem Systemdateien des Computers gespeichert, bei Öffnen der Software wird automatisch auf diese Datenbank zugegriffen.

  • Seite 34: Anzeige Von Ergebnissen Aus Dem Speicher

    Neomeris Photometer PPM 150 15. März 2021 8.2.3. Anzeige von Ergebnissen aus dem Speicher (das Symbol mit dem blauen L) Mit dieser Funktion kann man Ergebnisse aus dem Speicher des Photometers anzeigen. Hierzu ist eine aktive Verbindung des Photometers mit dem Computer notwendig. (Siehe 8.5. und 8.5.1.). Der Speicher hat eine Kapazität von 1000 Ergebnissen.

  • Seite 35: Daten Exportieren

    Neomeris Photometer PPM 150 15. März 2021 8.2.6. Daten Exportieren Diese Funktion kann Daten, die auf dem Bildschirm in einem Bericht angezeigt werden (z.B. Inhalt History) in eine Excel Datei exportieren. Die Daten werden nach Drücken dieses Icons direkt in Excel geöffnet.
  • Seite 36 Neomeris Photometer PPM 150 15. März 2021 werden. Der Nutzer kann zu jedem Datensatz einen zusätzlichen Kommentar im Feld „Comment“ eintragen. Alle im Bericht aufgeführten Daten sind automatisch mit dem Namen des Gerätes, der Seriennummer und dem Datum der Datenübertragung verknüpft. Auch diese Daten können nicht geändert werden.

  • Seite 37: Orte

    8.3. Orte Bei jeder Speicherung eines Ergebnisses fragt das Neomeris Photometer PPM 150 nach einem Ort der Messung. Mit Hilfe dieser Funktion können Orte für die Speicherfunktion definiert und schließlich ins Photometer übertragen werden. Das Feld Ort ist ein optionales Feld, es kann auch frei bleiben. Bei Lieferung sind weder im Neomeris Photometer PPM 150 noch in der Software Orte hinterlegt.

  • Seite 38: Daten

    Neomeris Photometer PPM 150 15. März 2021 Mit dem Symbol Program Locations / Orte programmieren [ ]können Sie (bei bestehender Verbindung zwischen Computer und Photometer, siehe 8.5. und 8.5.1.) die Orte an das Photometer senden und diese dann beim Speichern von Daten hinzufügen.

  • Seite 39: Substanzen

    Neomeris Photometer PPM 150 15. März 2021 8.4.1. Substanzen Hier können alle Parameter einer Bestimmung definiert oder bearbeitet werden. Jede Bestimmung wird durch mehrere Parameter beschrieben. Alle verfügbaren Felder haben festgelegte Feldlängen (analog Access). Um eine neue Bestimmungsmethode zu erstellen, klicken Sie auf das Symbol Substanzen [ Sie erhalten eine Auflistung aller in der angewählten Datei (s.

  • Seite 40: Name

    Neomeris Photometer PPM 150 15. März 2021 8.4.1.1. Name Text, 15 Zeichen Der Name der Bestimmung (z.B. Ammonium plus 5). Der Name kann in jede verfügbare Sprache übersetzt werden. Jeder Name sollte nur einmal vergeben werden, da das Photometer die Bestimmungen immer in alphabetischer Reihenfolge anzeigt.

  • Seite 41: Diode

    Neomeris Photometer PPM 150 15. März 2021 8.4.1.5. Diode Die zur Messung des Parameters verwendete Diode wird durch Anklicken aus der Liste der verfügbaren Dioden ausgewählt. 8.4.1.6. Symbol Text, 8 Zeichen Das chemische Symbol für den Parameter (Cl2) oder eine Abkürzung des Parameters (CSB).

  • Seite 42: Zeit

    Neomeris Photometer PPM 150 15. März 2021 8.4.1.10. Zeit Die Reaktionszeit in Sekunden für die letzte Reaktionszeit der jeweiligen Bestimmung. Die Reaktionszeit wird bei Nutzung der Methode automatisch gestartet, wenn die mg/l Taste gedrückt wird. Setzt man die Zeit auf 0 s, wird nicht automatisch eine Reaktionszeit gestartet –...
  • Seite 43 Wenn der komplette Hilfetext eingegeben ist, speichern Sie den Text mit Save. Mit dem Button Program Help / Hilfe programmieren können Sie (bei bestehender Verbindung zwischen Computer und dem PPM 150) den aktuellen Hilfetext an das Photometer senden. Sollten Sie einen Hilfetext ändern wollen, klicken Sie auf die entsprechende Zeile und dann auf das Edit Help / Hilfetext Bearbeiten Symbol.

  • Seite 44: Einstellungen

    Neomeris Photometer PPM 150 15. März 2021 8.4.2. Einstellungen Unter Einstellungen kann eine Arbeitssprache für die Datenverarbeitung gewählt werden. Folgende Daten können in verschiedene Sprachen geändert werden: Name Parameters, Hilfetexte Nachrichten. Standardsprache ist Englisch. Das bedeutet bei Neuanlage einer Bestimmung werden die Daten zuerst in Englisch gespeichert, anschließend können die oben...

  • Seite 45: Verbinden

    Neomeris Photometer PPM 150 15. März 2021 Die Software ermöglicht die folgenden Aktionen. 8.5.1. Verbinden Ist die Software geöffnet und das Photometer im Setup Modus, wird die Verbindung zwischen den beiden Geräten automatisch aktiviert. das Photometer bestätigt die Verbindung durch eine Meldung auf dem Display „mit PC verbunden“. Direkt im Anschluss daran werden in der Software alle Icons, die mit Datenübertragung zu tun haben aktiv (farbig).
