ConStands Easy Plus Montageanleitung

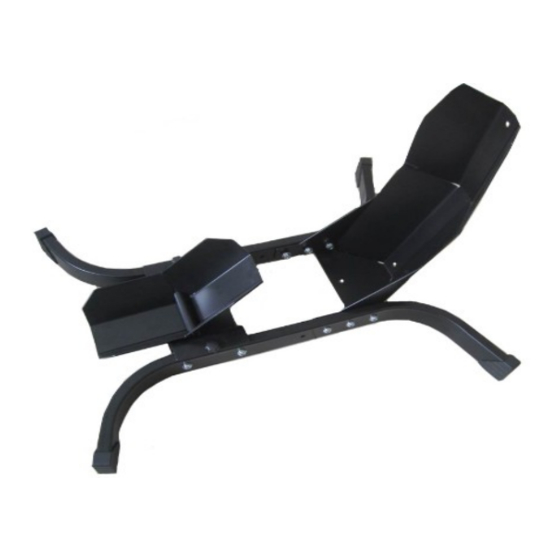

ConStands Easy Plus
Verwendung: Vorne
Lieferumfang / Stückliste
Benötigte Werkzeuge und Vorrichtungen:
Maulschlüssel: SW13
●
5mm Innensechskant-Schlüssel
●
Pos Lieferumfang
A Seitenteil (links / rechts)
B Radaufnahme
C Radwippe
D Träger
1 Schraube M8x35 (Innensechskant)
2 Mutter M8
3 Scheibe
4 Sicherungsblech
5 Sicherungsschraube

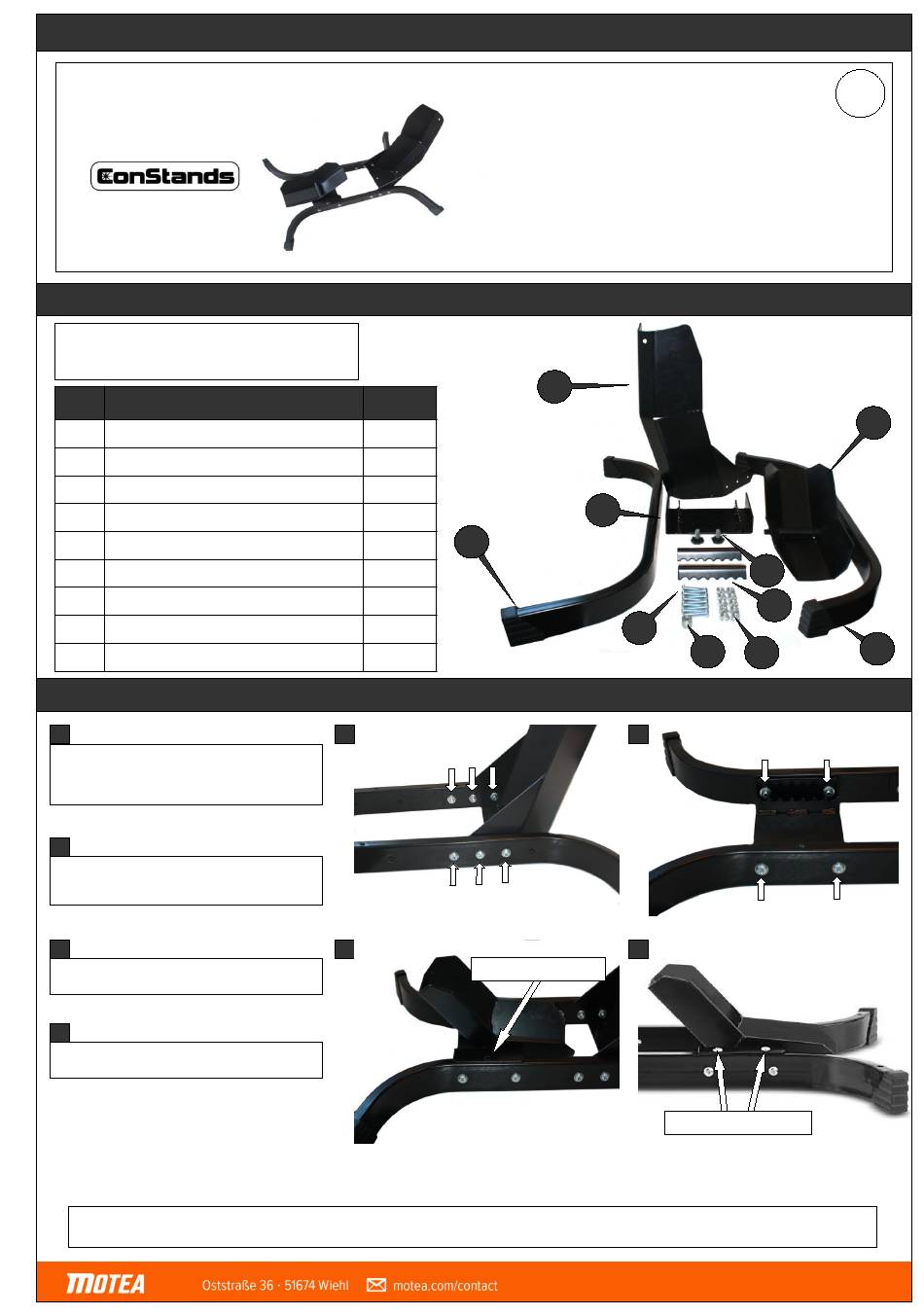

Montage
A
Schritt 1: Montieren Sie die Seitenteile A an die
Radaufnahme B ,verwenden Sie hierfür die
Schrauben 1 M8x35 , die Scheiben 3 und die Muttern
2 M8.
B
Schritt 2: Montieren Sie den Träger D , verwenden
Sie hierfür die Schrauben 1 M8x35 , die Scheiben 3
und die Muttern 2 M8.
C
Schritt 3: Setzen Sie die Radwippe C und die
Sicherungsbleche 4 in den Träger D ein.
D
Schritt 4: Befestigen Sie die Sicherungsbleche 4 mit
den Sicherungsschrauben 5.
ACHTUNG: Bitte prüfen Sie bei der ersten Verwendung, ob das Motorrad fest steht. Das Rad muss nach vorne und hinten sicher eingefasst sein.
Montageanleitung
Allgemeine Hinweise
Vielen Dank für den Kauf eines ConStands Zentralständers.
Bitte lesen Sie sich die folgenden Montagehinweise sorgfältig durch.
Die Motea GmbH übernimmt keine Haftung für Sach- und/oder Personenschäden, die
durch eine unsachgemäße beziehungsweise mangelhafte Montage oder Nutzung
entstehen.
Überprüfen Sie vor jedem Gebrauch die korrekte Funktionsweise.
Ziehen Sie bei Bedarf die Schrauben nach.
Technische und Design-Änderungen, Druckfehler und Irrtümer vorbehalten.
Menge
Je 1
1
1
1
A 6
10
10
10
2
2
A
C
Sicherungsblech (4)
B
D
1
3
B
D
Sicherungsschraube (5)
DE
C
5
4
6 A
2
Seite 1/1
