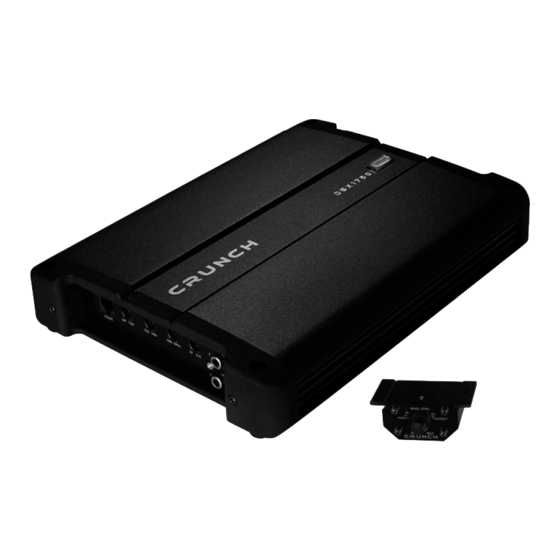

Grunch DSX1750 Benutzerhandbuch

Class a/b mono amplifier
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

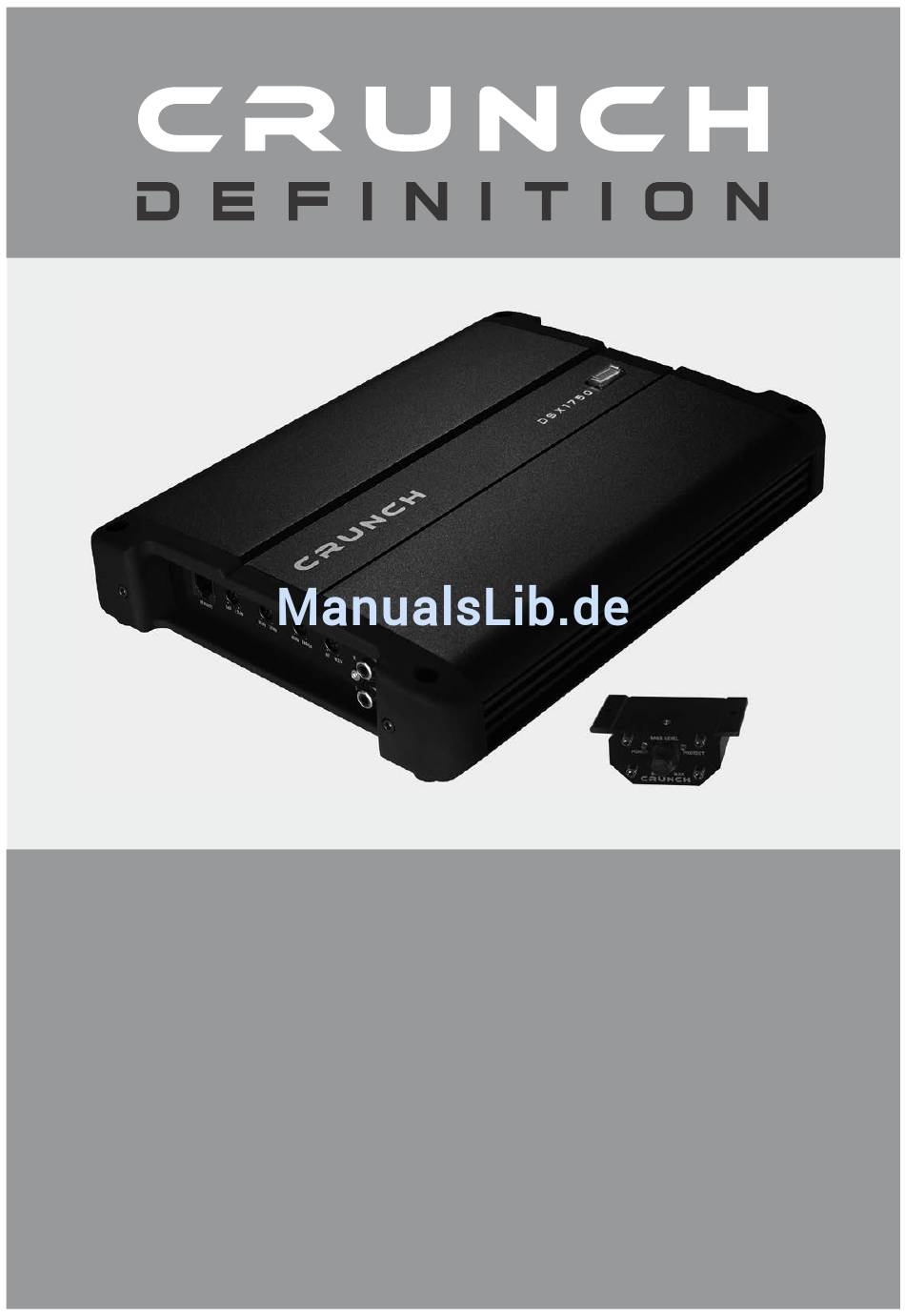

D S X17 5 0
C L A S S
A / B
M O N O
A M P L I F I E R
B E N U T Z E R H A N D B U C H
,
O W N E R
S
M A N U A L
V E R S . 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grunch DSX1750

Inhaltszusammenfassung für Grunch DSX1750

  • Seite 1 D S X17 5 0 C L A S S A / B M O N O A M P L I F I E R B E N U T Z E R H A N D B U C H O W N E R M A N U A L V E R S .

  • Seite 2: Inhaltsverzeichnis

    I N H A L T S V E R Z E I C H N I S SICHERHEITSHINWEISE INSTALLATIONSHINWEISE DSX1750 Funktionen und Bedienelemente Anschlussbeispiel: Tiefpass-Modus (normaler Subwoofer-Betrieb) TECHNISCHE DATEN FEHLERBEHEBUNG OWNER’S MANUAL IN ENGLISH FROM PAGE 13 Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. Bei Nichtbeachtung besteht die Gefahr das zu installierende Gerät oder Teile des Fahrzeugs zu beschädigen.

  • Seite 3: Sicherheitshinweise

    S I C H E R H E I T S H I N W E I S E BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

  • Seite 4: Installationshinweise

    I N S T A L L A T I O N S H I N W E I S E HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B.

  • Seite 5: Elektrische Anschlüsse

    I N S T A L L A T I O N S H I N W E I S E ELEKTRISCHE ANSCHLÜSSE FUSE POWER INPUT SPEAKER OUTPUT VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind.

  • Seite 6: Dsx1750

    D S X 1 7 5 0 FUNKTIONEN UND BEDIENELEMENTE INPUT BASS BOOST SUBSONIC LOW PASS INPUT LEVEL 0dB 12dB 15Hz 55Hz 40Hz 180Hz 0.2V REMOTE Der REMOTE-Anschluss dient zum Anschluss der Basspegel-Fernbedienung (Bass Remote). Mit der Fernbedienung kann der Basspegel z.B.

  • Seite 7: Anschlussbeispiel: Tiefpass-Modus (Normaler Subwoofer-Betrieb)

    D S X 1 7 5 0 ANSCHLUSSBEISPIEL: Tiefpass-Modus mit einem Subwoofer INPUT BASS BOOST SUBSONIC LOW PASS INPUT LEVEL 0dB 12dB 15Hz 55Hz 40Hz 180Hz 0.2V REMOTE Stereo Cinch-Audiokabel (R/L oder SUB OUT) vom Steuergerät mit dem LINE INPUT R/L verbinden Bass-Fernbedienung mittels beiliegendem Kabel mit dem Anschluss am Verstärker...
  • Seite 8 D S X 1 7 5 0 VERKABELUNG • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE INPUT) des Verstärkers mittels • geeigneten hochwertigen Cinch-Audiokabeln. Falls Ihr Steuergerät über einen separaten Subwoofer-Ausgang (SUB OUT) verfügt, kann vorzugsweise dieser benutzt werden. •...

  • Seite 9: Technische Daten

    T E C H N I S C H E D A T E N MODELLE DSX1750 KANÄLE SCHALTUNGSPRINZIP CLASS A/B Analog AUSGANGSLEISTUNG RMS 13,8 V Watt an 4 Ohm 1 x 200 Watt an 2 Ohm 1 x 375 AUSGANGSLEISTUNG MAX.

  • Seite 10: Fehlerbehebung

    F E H L E R B E H E B U N G STATUS LED & SCHUTZSCHALTUNG Die STATUS LED befindet sich auf der Oberseite des Verstärkers neben der Modellnummer. STATUS LED 1. Leuchtet die STATUS LED in blau ist der Verstärker betriebsbereit.
  • Seite 11 F E H L E R B E H E B U N G Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.

  • Seite 13: Owner's Manual In English From

    T A B L E O F C O N T E N T SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS DSX1750 Features and operational controls Interconnection example Low Pass-Mode (standard subwoofer operation) SPECIFICATIONS TROUBLE SHOOTING This symbol adverts you an important reference note on the following pages. Attend these reference notes by any means, otherwise damage of the device or the vehicle may be caused.

  • Seite 14: Safety Instructions

    S A F E T Y I N S T R U C T I O N S PLEASE OBSERVE THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- WILL BE EXPOSED TO HIGH HUMIDITY AND DUST.

  • Seite 15: Installation Instructions

    I N S T A L L A T I O N I N S T R U C T I O N S REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits.

  • Seite 16: Electrical Interconnection

    I N S T A L L A T I O N I N S T R U C T I O N S ELECTRICAL INTERCONNECTION FUSE POWER INPUT SPEAKER OUTPUT BEFORE THE CONNECTION For the professional installation of a sound system appropriate wiring kits are available in car audio retailer stores. Attend the sufficient profile section (at least 20 mm ), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit.
  • Seite 17 D S X 1 7 5 0 FUNCTIONS AND OPERATIONAL CONTROLS INPUT BASS BOOST SUBSONIC LOW PASS INPUT LEVEL 0dB 12dB 15Hz 55Hz 40Hz 180Hz 0.2V REMOTE Connect the REMOTE port with the bass remote controller. The bass remote controller adjust the bass level e.g. out of the driver’s seat.

  • Seite 18: Interconnection Example Low Pass-Mode (Standard Subwoofer Operation)

    D S X 1 7 5 0 INTERCONNECTION EXAMPLE Low Pass-Mode (Standard Subwoofer Operation) INPUT BASS BOOST SUBSONIC LOW PASS INPUT LEVEL 0dB 12dB 15Hz 55Hz 40Hz 180Hz 0.2V REMOTE Connect stereo RCA output (R/L or SUB OUT) of the headunit with LINE INPUT R/L of the amplifier Connect the bass remote controller and the...
  • Seite 19 D S X 1 7 5 0 INTERCONNECTION • Connect the RCA lineouts of the headunit with the RCA jacks LINE INPUT of the amplifier with appropriate high-value RCA cables. If your headunit is equipped with a additional subwoofer lineout (SUB OUT), it is recommended to use this lineout. •...
  • Seite 20 S P E C I F I C A T I O N S MODELS DSX1750 CHANNELS CIRCUIT CLASSA/B Analog OUTPUT POWER RMS 13,8 V Watts @ 4 Ohms 1 x 200 Watts @ 2 Ohms 1 x 375 OUTPUT POWER MAX. 13,8 V...
  • Seite 21 T R O U B L E S H O O T I N G STATUS LED & PROTECTION CIRCUIT The STATUS LED is located on the top side of the amplifier next to the model number. STATUS LED 1. If the STATUS LED lights up in blue, the amplifier is turned on and is ready for operation.
  • Seite 22 T R O U B L E S H O O T I N G Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3.
  • Seite 24 Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
