BEDIENUNGSANLEITUNG
USER'S MANUAL
MODE D'EMPLOI
MANUALE D'USO
MANUAL DE USO

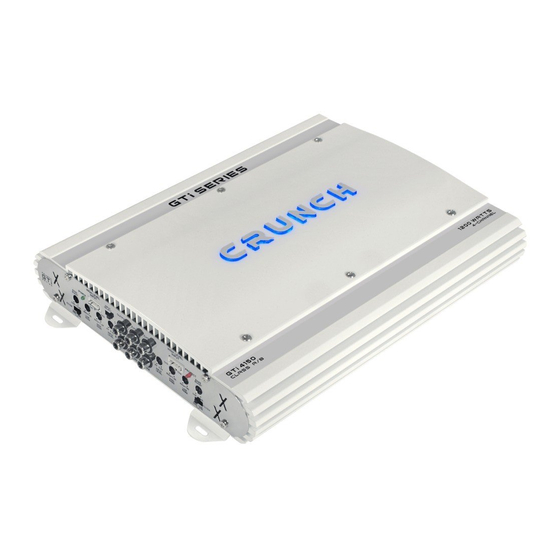

G Ti 4 1 00 · G Ti 4 1 5 0
4-KANAL VERSTÄRKER
4 CHANNEL AMPLIFIER
AMPLIFICATEUR 4 CANAUX
AMPLIFICATORE 4 CANALI
AMPLIFICADOR DE 4 CANALES
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Grunch GTi4100

  • Seite 1 BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO G Ti 4 1 00 · G Ti 4 1 5 0 4-KANAL VERSTÄRKER 4 CHANNEL AMPLIFIER AMPLIFICATEUR 4 CANAUX AMPLIFICATORE 4 CANALI AMPLIFICADOR DE 4 CANALES...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES...
  • Seite 3: Deu

    Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN GTi4100 GTi4150 Ausgangsleistung RMS 4 x 60 W an 4 Ohm 4 x 85 W an 4 Ohm 4 x 100 W an 2 Ohm 4 x 150 W an 2 Ohm 2 x 200 W an 4 Ohm gebrückt...
  • Seite 4: Anschlüsse

    HINWEISE VOR DER INSTALLATION - Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte.
  • Seite 5: Bedienelemente

    SIGNALAUSGÄNGE ZUM ANSCHLUSS WEITERER VERSTÄRKER Das Eingangssignal der INPUT Anschlüsse (Abb. 1, 10) wird stereo an die Ausgangsbuchsen OUTPUT (Abb. 1, 9) weitergeleitet. Die OUTPUT Anschlüsse ermöglichen den Anschluss eines weiteren Verstärkers. BEDIENELEMENTE EINGANGSEMPFINDLICHKEIT Die Eingangsempfindlichkeit kann an jedes Steuergerät angepasst werden. Drehen Sie die Lautstärke des Steuergeräts zunächst auf einen mittleren Pegel ein und stellen Sie dann die Eingangspegelregler (Abb.
  • Seite 6: Schutzschaltung

    SCHUTZSCHALTUNG Die Power-LED (Abb. 1, 3) leuchtet auf, wenn das Gerät betriebsbereit ist. Die Protect-LED (Abb. 1, 14) leuchtet auf, wenn das Gerät überhitzt ist, oder ein Kurzschluss bzw. eine zu geringe Impedanz an den Lautsprecheranschlüssen anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verstärker automatisch aus und sollte nach Behebung des Problems wieder funktionieren.
  • Seite 7 2-KANAL-BETRIEB MONO (ABB. 4) Sollte der Verstärker von einem Autoradio mit 2 Ausgangskanälen angesteuert werden und damit zwei Subwoofer gebrückt betrieben werden, sind die Anschlüsse folgendermaßen vorzunehmen: (1) Zum Steuergerät, Audiosignal-Ausgang links oder Subwooferausgang (2) Zum Steuergerät, Audiosignal-Ausgang rechts oder Subwooferausgang (3) Subwoofer 1 (4) Subwoofer 2 3-KANAL-BETRIEB STEREO/MONO (ABB.
  • Seite 28 HIGH LEVEL HIGH LEVEL INPUT OUTPUT INPUT INPUT INPUT SELECT POWER PROTECT BASS BASS BOOST BOOST 2CH / 4CH 12dB 40Hz 150Hz 60Hz 1.2kHz 0.2V 0.2V 60Hz 1.2kHz 40Hz 150Hz 12dB HIGH LEVEL LEVEL HIGH FILTER FILTER PASS PASS INPUT INPUT PASS PASS...
  • Seite 29 HIGH LEVEL HIGH LEVEL INPUT OUTPUT INPUT INPUT INPUT SELECT POWER PROTECT BASS BASS BOOST BOOST 2CH / 4CH 12dB 40Hz 150Hz 60Hz 1.2kHz 0.2V 0.2V 60Hz 1.2kHz 40Hz 150Hz 12dB HIGH LEVEL LEVEL HIGH FILTER FILTER PASS PASS INPUT INPUT PASS PASS...
  • Seite 30 HIGH LEVEL HIGH LEVEL INPUT OUTPUT INPUT INPUT INPUT SELECT POWER PROTECT BASS BASS BOOST BOOST 2CH / 4CH 12dB 40Hz 150Hz 60Hz 1.2kHz 0.2V 0.2V 60Hz 1.2kHz 40Hz 150Hz 12dB HIGH LEVEL LEVEL HIGH FILTER FILTER PASS PASS INPUT INPUT PASS PASS...
  • Seite 31 HIGH LEVEL HIGH LEVEL INPUT OUTPUT INPUT INPUT INPUT SELECT POWER PROTECT BASS BASS BOOST BOOST 2CH / 4CH 12dB 40Hz 150Hz 60Hz 1.2kHz 0.2V 0.2V 60Hz 1.2kHz 40Hz 150Hz 12dB HIGH LEVEL LEVEL HIGH FILTER FILTER PASS PASS INPUT INPUT PASS PASS...
