LED
26 mm
(masqué)
76 mm
8,4 mm
M200WC‐RF LED indiquant l'état de le dongle
État
État LED
Impulsion verte
Initialisation allumage
Jaune ON
Erreur
Clignotant jaune Problème interne du dispositif
Communication
Clignotant vert
sérielle (USB)
Communication RF
Clignotant bleu
www.acornfiresecurity.com

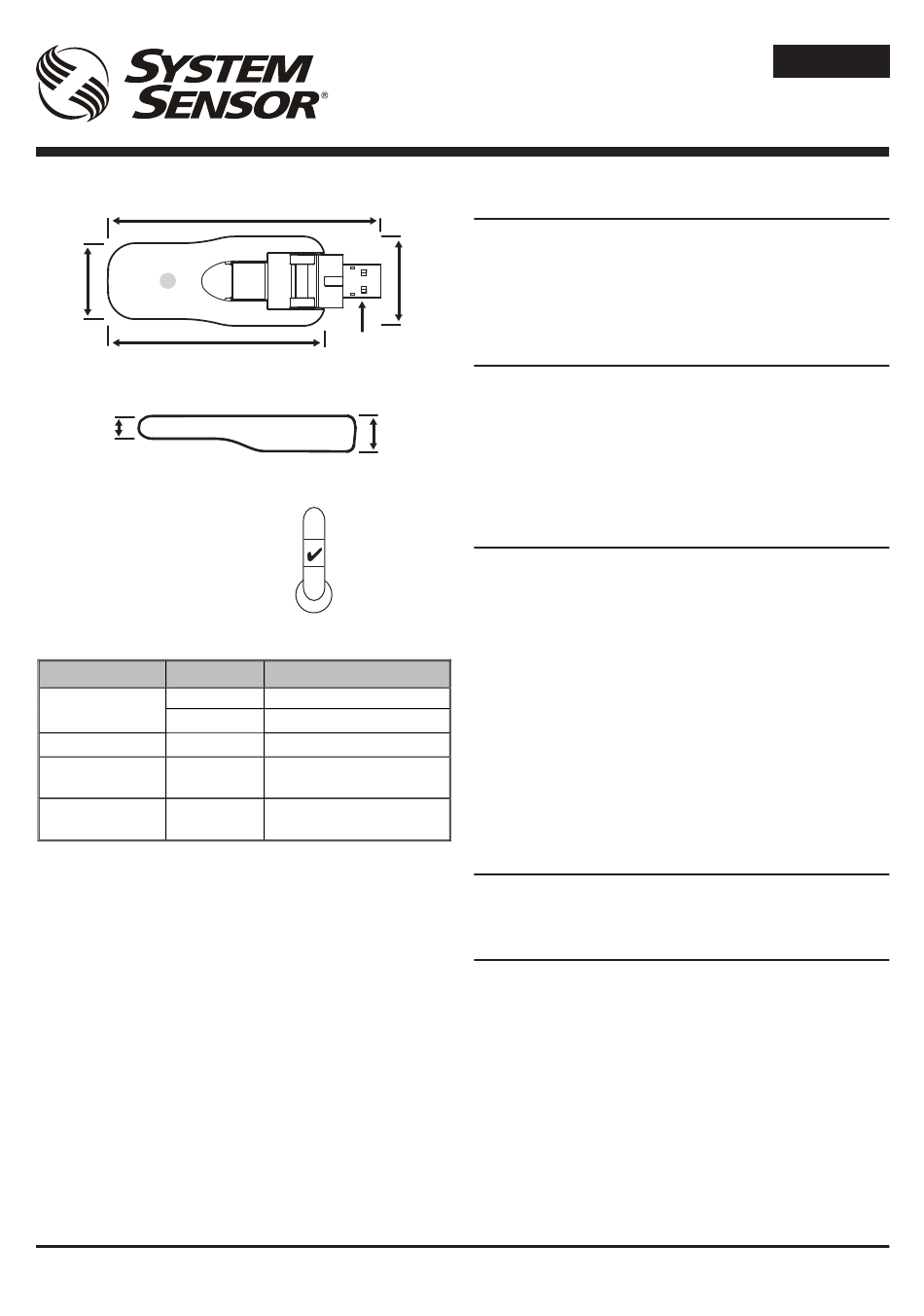

SYSTÈME RADIO M200WC-RF[-PRO]
MANUEL D'INSTALLATION ET D'UTILISATION
96 mm
Connecteur USB :
type A
13 mm
50°C
0°C
Signification
Dongle USB OK et connecté
Dongle USB OK mais non reconnu
Réception de données à partir de
l'application sur ordinateur
Réception de données à partir
d'un Dongle USB en cours
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
www.acornfiresecurity.com
DONGLE USB
DESCRIPTION
Le M200WC-RF[-PRO] est un dongle qui peut être relié à un PC
par un port USB et qui permet la communication avec les dispositifs
RF commerciaux du modèle System Sensor 200. Le M200WC-
31 mm
RF[-PRO] est alimenté directement à partir du port USB.
Le M200WC-RF[-PRO] répond aux exigences des norme 2014/53/
EU en ce qui concerne la conformité avec la directive RED.
CARACTÉRISTIQUES
Tension d'alimentation : 4,3 – 5,5 V CC
Courant d'alimentation : 33 mA valeur typique à 5 V CC
Standard USB :
Connecteur USB :
Radiofréquence :
Puissance de sortie radiofréquence : 13 dBm (à 5 V CC)
Portée :
Humidité relative :
INSTALLATION
Le dongle USB M200WC-RF[-PRO] est équipé d'un connecteur
USB ajustable afin d'optimiser son couplage RF avec les dispositifs
radio, et pour adapter son profil de fonctionnement lorsqu'il est
connecté à un ordinateur portable.
Ne pas connecter le dongle USB M200WC-RF[-PRO] avant
l'installation des pilotes sur l'ordinateur.
Télécharger la dernière version du logiciel AgileIQ™ ainsi que les
pilotes associés à partir d'une source sûre – se référer au manuel
de programmation et de mise en service pour plus de détails
concernant la procédure d'installation.
Sur demande du logiciel uniquement, brancher le dongle USB sur
un port USB libre de l'ordinateur.
Prendre en compte que lorsque le dongle USB est connecté,
Windows peut avoir besoin de quelques secondes pour reconnaître
correctement le nouveau matériel, attendre que la LED passes du
jaune au vert avant d'exécuter une autre opération.
INDICATEURS LED
Le dongle USB est équipé d'une LED qui indique les états de la
tension et de la communication (aussi bien radio que USB, cf. le
tableau).
PROGRAMMATION
En combinaison avec le logiciel de l'application AgileIQ
ordinateur, le dongle USB est utilisé pour programmer les dispositifs
radio de détection incendie de la gamme System Sensor 200
et pour assurer la communication avec ces derniers. (Pour plus
d'informations sur la configuration, la mise en service et le contrôle
d'un réseau maillé, cf. le Manuel de programmation et de mise en
service radio - réf. D200-306-00.)
Important : Ne jamais mettre en service plus d'une interface
radio à la fois. Ne pas utiliser l'outil d'etude de site pendant la
phase de mise en service.
F R A N Ç A I S
USB 2.0 (haute vitesse)
type A
865-870 MHz
130 m (valeur typique à l'air libre)
de 10 % à 93 % (sans condensation)
I56-4157-003
