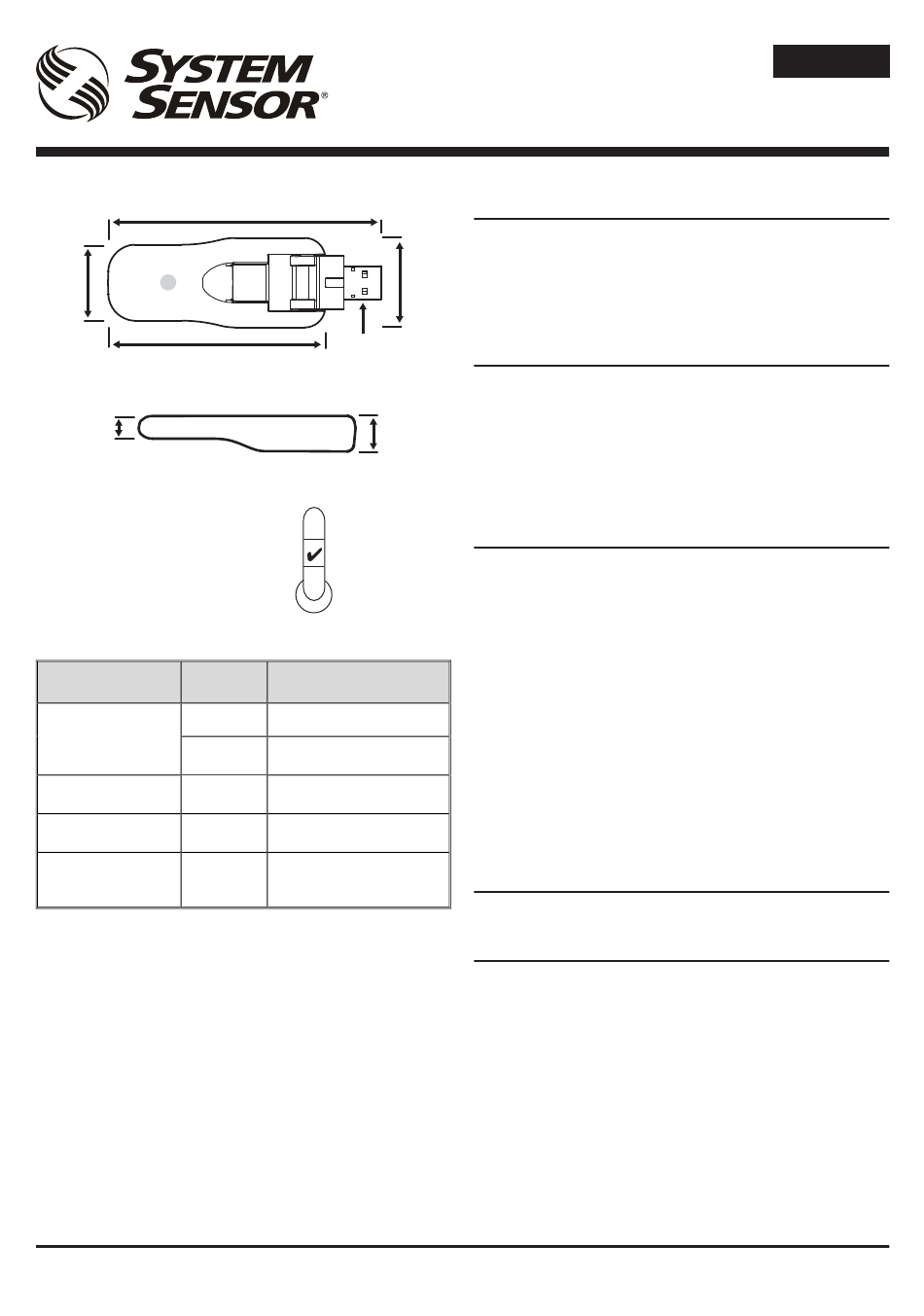

LED
26 mm
(oculto)
76 mm
8,4 mm
LED de estado del interfaz M200WC-RF
Estado Estado del
LED
Pulsación
verde
Inicialización de
encendido Ámbar
encendido
Ámbar
Error
intermitente
Comunicación serial Verde
(USB) intermitente
Azul
Comunicación vía radio
intermitente
www.acornfiresecurity.com
SISTEMA VÍA RADIO INTERFAZ USB
INSTRUCCIONES DE USO E INSTALACIÓN
96 mm
Conector USB :
Tipo A
13 mm
50°C
0°C
Significado
Dispositivo OK y conectado
Dispositivo OK pero no
reconocido
El dispositivo tiene un problema
interno
La interfaz están recibiendo
datos de la aplicación para PC
La interfaz están recibiendo
datos de un dispositivo vía
radio
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
www.acornfiresecurity.com
M200WC-RF[-PRO]
DESCRIPCIÓN
El modelo M200WC-RF[-PRO] es una interfaz que se conecta con
un PC a través de un puerto USB y permite la comunicación con
los dispositivos vía radio System Sensor 200 Series. M200WC-
31 mm
RF[-PRO] se alimenta directamente a través del puerto USB.
Este dispositivo de radio cumple con los requisitos de 2014/53/EU,
según la directiva de equipos radioeléctricos (RED).
DATOS TÉCNICOS
Tensión de alimentación: 4,3 – 5,5V Corriente Continua (CC)
Corriente de alimentación: 33mA típica @ 5VCC
USB estándar:
Conector USB:
Radiofrecuencia:
Potencia de salida vía radio: 13 dBm (@ 5VCC)
Alcance:
Humedad relativa:
INSTALACIÓN
M200WC-RF[-PRO] tiene un conector USB ajustable con el fin de
maximizar el acoplamiento con los dispositivos que se comunican
vía radio y para cambiar su perfil cuando se conecta a un PC
portátil.
No conecte la interfaz M200WC-RF[-PRO] sin antes instalar
los drivers correctos en el PC con el que se vaya a conectar.
Descargue la versión más reciente del software de interfaz vía
radio AgileIQ (con los controladores de interfaz correctos) desde
®
una fuente de confianza - véase el Manual de programación y
puesta en marcha vía radio.
Conecte la interfaz vía radio a un puerto USB del PC cuando
se solicite.
Tenga en cuenta que, cuando se conecte la interfaz, Windows
podría tardar unos segundos en reconocer correctamente el
nuevo hardware; espere a que el LED cambie de amarillo a
verde antes de continuar con cualquier otra operación.
INDICADORES DE LED
La interfaz cuenta con un LED RGB, que da indicaciones sobre el
estado de potencia y comunicación (vía radio y USB) (ver tabla).
PROGRAMACIÓN
Utilizada junto con el software de interfaz del equipo, la interfaz
vía radio se utiliza para programar AgileIQ
dispositivos de detección de incendios vía radio System Sensor
200 Series. Para más información sobre cómo configurar, poner
en funcionamiento y monitorizar una red en malla (mesh) vía radio,
consultar el Manual de programación y puesta en marchavía
radio - ref. D200-306-00.)
NOTA: No haga funcionar más de una interfaz al mismo
tiempo al poner en marcha dispositivos o llevar a cabo una
inspección del lugar en un área.
E S PA Ñ O L
USB 2.0 (velocidad total)
Tipo A
865-870 MHz;
130m (valor al aire libre)
del 10% al 93% (sin condensación)
y comunicarse con los
®
I56-4157-003
