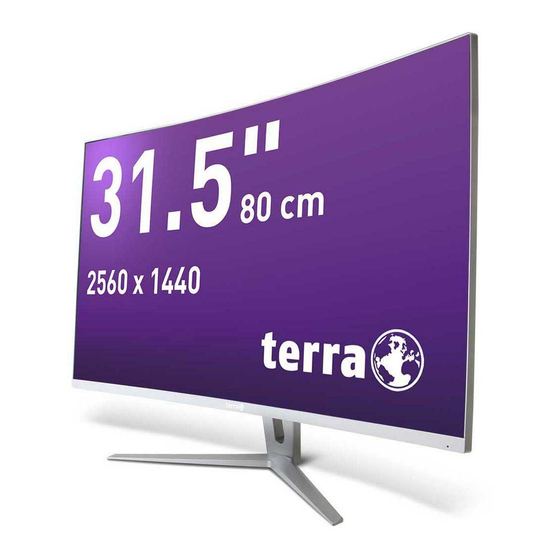

wortmann terra 3280W CURVED Bedienungsanleitung
Lcd/led
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für wortmann terra 3280W CURVED
Inhaltszusammenfassung für wortmann terra 3280W CURVED
- Seite 1 LCD/LED 3280W CURVED Bedienungsanleitung + GERMAN + ENGLISH + FRENCH + SPANISH + ITALIAN + RUSSIAN...
- Seite 2 Betriebshinweise Danke, dass Sie sich für diesen hochauflösenden Multiscan-Monitor entschieden haben. Bevor Sie mit der Installation beginnen, sollten Sie zuerst dieses Handbuch durchlesen. Dieses Gerät wurde getestet und entspricht den Anforderungen der CE-Kennzeichnung. Diese Anforderungen sollen Schutz gegen störende Interferenzen bei im Haushalt benutzten Elektrogeräten gewährleisten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsbestimmungen ....................1 Lieferumfang ........................2 Installation ..........................3 Aufstellen des LCD-Bildschirms ................... 4 Vorderseite des Displays ..................... 6 Rückseite des Displays ......................7 Verwenden der On Screen Display (OSD) Funktionen ............8 Unterstützte Auflösungen ....................11 Technische Informationen ....................12 Pflege und Aufbewahrung .................... -
Seite 4: Sicherheitsbestimmungen
Ziehen Sie den Netzstecker, wenn der Monitor voraussichtlich längere Zeit nicht benutzt wird. Achten Sie bei der Kabelverlegung auf die Vermeidung von Stolpergefahren. Gemäß der WEEE-Bestimmungen darf dieser Bildschirm in Europa nicht als Hausmüll entsorgt werden. Informationen zum Recycling finden Sie auf unserer Website. www.wortmann.de... -
Seite 5: Lieferumfang
Lieferumfang Danke, dass Sie sich für diesen leistungsstarken Monitor entschieden haben! Im Lieferumfang Ihres Monitors ist folgendes enthalten: Netzkabel DisplayPort-kabel Audiokabel Schnellstart-Anleitung Garantiekarte ... -
Seite 6: Installation
Installation 1. Anschließen des DisplayPort-Kabels zur digitalen Signalübertragung Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer abgeschaltet sind. Schließen Sie das DisplayPort-Kabel am DisplayPort-Ausgang des Computers und am DisplayPort-Eingang des Bildschirms an. Oder schließen Sie das HDMI–Kabel an (*Optional) Schließen Sie das HDMI-Kabel am HDMI-Ausgang des Computers und am HDMI-Eingang des Bildschirms an. -
Seite 7: Aufstellen Des Lcd-Bildschirms
Aufstellen des LCD-Bildschirms Anbringen des Ständers 1. Legen Sie den Bildschirm mit der Vorderseite nach unten auf ein weiches Tuch oder Kissen, das sich auf einem Tisch befindet. 2. Setzen Sie die beiden Laschen am oberen Teil des Standfußes in die Aufnahme auf der Rückseite des Monitors ein, drücken den Schnappverschluss nach oben und lassen ihn im Gerät einrasten. -
Seite 8: Abnehmen Des Ständers
Abnehmen des Ständers 1. Legen Sie den Bildschirm mit der Vorderseite nach unten auf ein weiches Tuch oder Kissen, das sich auf einem Tisch befindet. 2. Lösen Sie die Schraube unter dem Standfuß und nehmen Sie das Unterteil ab. 3. Drücken Sie den Schnappverschluss nach oben und nehmen Sie das Oberteil des Standfußes vom Gerät ab. -
Seite 9: Vorderseite Des Displays
Vorderseite des Displays ❶ Ein- / Ausschalter (Taste drücken) ◄ On Screen Display Menü Ein/Aus ► Auswahl bestätigen ❶ ▲ Nach oben scrollen / Einstellwert erhöhen ▼ Nach unten scrollen / Einstellwert verringern Betriebskontrolle (LED) ❷... -
Seite 10: Rückseite Des Displays
Rückseite des Displays ❶ ❷ ❸ ❹ ❺ DVI-Eingang ❶ HDMI-Eingang ❷ DisplayPort-Eingang ❸ Audioeingang ❹ Stromanschluss ❺... -
Seite 11: Verwenden Der On Screen Display (Osd) Funktionen
Verwenden der On Screen Display (OSD) Funktionen Ein- / Ausschalter (Taste drücken) Wenn im Menü: Zum Ausschalten des Monitors mehr als 3 Sekunden lang drücken. Hauptmenü aufrufen ◄ OSD-Menü verlassen Wenn nicht im Menü: manuelle Signalquellenumschaltung (DVI / HDMI / DisplayPort) ►... -
Seite 12: Farbeinstellungen
Signaleingang: Hier können Sie das Eingangssignal zwischen DVI, HDMI und DisplayPort umschalten. Helligkeit/Kontrast: Um manuell Helligkeit, Kontrast, und DCR des Bildschirms anzupassen. Helligkeit: Zum Anpassen der Helligkeit des Bildes. ▲: Helligkeit erhöhen, ▼: Helligkeit verringern. Kontrast: Stellt den Kontrast des Bildes ein. ... -
Seite 13: Menü Einstellungen
FreeSync: Um die Unterstützung von FreeSync zu steuern. Drücken Sie die Taste ►, um FreeSync ein- oder auszuschalten. Display: Zur manuellen Anpassung von Bildformat. Bildformat: Um das Bildformat zwischen Vollbild, 4:3 oder 1:1 einzustellen. Vollbild: Um das Bildformat Vollbildschirm auszuwählen. 4:3: Um das Bildformat 4:3 auszuwählen. -
Seite 14: Unterstützte Auflösungen
Unterstützte Auflösungen 720 x 400 @ 70Hz 640 x 480 @ 60Hz 640 x 480 @ 67Hz VESA 640 x 480 @ 72Hz VESA 640 x 480 @ 75Hz VESA 800 x 600 @ 56Hz VESA 800 x 600 @ 60Hz VESA 800 x 600 @ 72Hz VESA... -
Seite 15: Technische Informationen
Technische Informationen Technische Daten LCD-Bildschirm 80cm (31,5 Zoll) Krümmung 1800R VESA DPMS Konform Stromverwaltung Aus-Modus: ≤ 0,3 Watt Optimale Auflösung WQHD (2560 x 1440), bei vertikaler Frequenz 144Hz Pixelgröße 0,2724 x 0,2724 mm LCD-Anzeigefarben 16,7 Millionen Aktiver Anzeigebereich 697,334 mm x 392,256 mm Betrieb: 0°C ~ + 40°C Umgebungstemperatur Lagerung: -20°C ~ + 60°C... -
Seite 16: Pflege Und Aufbewahrung
Pflege und Aufbewahrung Pflege Setzen Sie Ihren Monitor nicht der direkten Sonneneinstrahlung oder anderen Hitzequellen aus. Sonneneinstrahlung auf den Bildschirm sollte vermieden werden, um unangenehme Reflektion zu vermeiden. Stellen Sie Ihren Monitor an einem gut durchlüfteten Ort auf. ... -
Seite 17: Weee Statement
Pour plus d'information sur le recyclage, veuillez contacter votre centre de recyclage agréé. Votre attitude quand au recyclage améliorera l'avenir de la planète et créera un environnement de vie de qualité pour les générations futures. Wortmann AG Bredenhop 20 D-32609 Hüllhorst Tel. - Seite 18 License and to the absence of any warranty; and give any other recipients of the Program a copy of this WORTMANN AG License along with the Program.
- Seite 19 with a work based on the Program) on a volume of a storage or distribution medium does not 10. If you wish to incorporate parts of the Program into other free programs whose distribution bring the other work under the scope of this License. conditions are different, write to the author to ask for permission.
