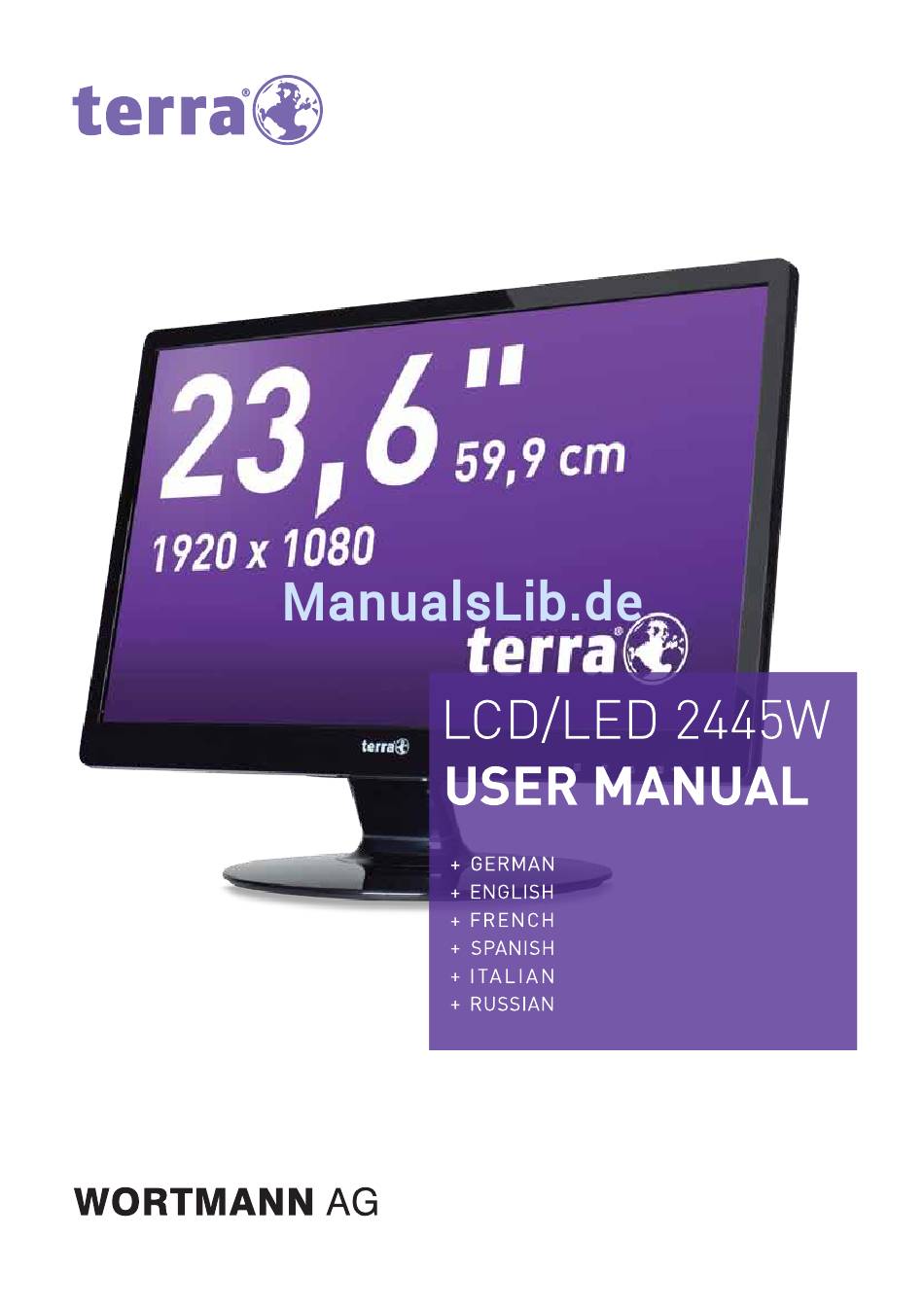

wortmann terra Benutzerhandbuch
Lcd/led 2445w
23,6-zoll 59,9 cm
1920 x 1080
Vorschau ausblenden
Andere Handbücher für terra:
- Benutzerhandbuch (15 Seiten) ,
- Handbuch (16 Seiten) ,
- Handbuch (136 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für wortmann terra
Inhaltszusammenfassung für wortmann terra
- Seite 2 Betriebshinweise Danke, dass Sie sich für diesen hochauflösenden Multiscan-Monitor entschieden haben. Bevor Sie mit der Installation beginnen, sollten Sie zuerst dieses Handbuch durchlesen. FCC-ERKLÄRUNG ZUR FUNKENTSTÖRUNG HINWEIS: (NUR FÜR FCC-GEPRÜFTE MODELLE) Dieses Gerät wurde getestet und entspricht den Anforderungen für elektronische Geräte Klasse B, gemäß...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsbestimmungen ..................1 Lieferumfang ......................2 Installation ......................2 Aufstellen des LCD-Bildschirms ................3 Vorderseite des Displays..................4 Rückseite des Displays ..................4 Verwenden der On Screen Display (OSD) Funktionen ..........5 Unterstützte Auflösungen ..................9 Technische Informationen ..................10 Pflege und Aufbewahrung ..................11 Fehlerbehebung ....................11... -
Seite 4: Sicherheitsbestimmungen
Umgebungslichts oder heller Gegenstände den Benutzer blenden. Die Aufstellung des Bildschirms sollte so gewählt werden, dass störende Reflektionen vermieden werden. Gemäß der WEEE-Bestimmungen darf dieser Bildschirm in Europa nicht als Hausmüll entsorgt werden. Informationen zum Recycling finden Sie auf unserer Website. www.wortmann.de... -
Seite 5: Lieferumfang
Lieferumfang Danke, dass Sie sich für diesen leistungsstarken Monitor entschieden haben! Im Lieferumfang Ihres Monitors ist folgendes enthalten: Netzkabel Audiokabel DVI-Kabel (24 Pin) Standfuß-Platte Garantiekarte Bedienungsanleitung Installation 1. Anschließen des DVI–Kabels zur digitalen Signalübertragung (empfohlen): Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer abgeschaltet sind. -
Seite 6: Aufstellen Des Lcd-Bildschirms
Aufstellen des LCD-Bildschirms Anbringen der Standfuß-Platte 1. Legen Sie den Bildschirm mit der Vorderseite nach unten auf ein weiches Tuch oder Kissen, das sich auf einem Tisch befindet. 2. Befestigen Sie die Standfuß-Platte am Bildschirm. Abnehmen der Standfuß-Platte 1. Legen Sie den Bildschirm mit der Vorderseite nach unten auf ein weiches Tuch oder Kissen, das sich auf einem Tisch befindet. -
Seite 7: Vorderseite Des Displays
Vorderseite des Displays On Screen Display Menü Ein/Aus Nach unten scrollen / Einstellwert verringern Nach oben scrollen / Einstellwert erhöhen Auswahl bestätigen Ein- / Ausschalter Betriebskontrolle (LED) Rückseite des Displays Stromanschluss Audioeingang ... -
Seite 8: Verwenden Der On Screen Display (Osd) Funktionen
Verwenden der On Screen Display (OSD) Funktionen Hauptmenü aufrufen OSD-Menü verlassen Ausgewählte Einstelloption aufrufen / bestätigen Wenn nicht im Menü: manuelle Signalquellenumschaltung (VGA / DVI) Gewünschten Punkt im OSD-Menü auswählen Wenn nicht im Menü: direkt das Untermenü Kontrast/Helligkeit aufrufen Gewünschten Punkt im OSD-Menü... - Seite 9 Kontrast: Stellt den Kontrast des Bildes ein. : Erhöht den Kontrast, : Verringert den Kontrast. Helligkeit: Zum Anpassen der Helligkeit des Bildes. : Helligkeit erhöhen, : Helligkeit verringern. DCR (dynamischer Kontrast): Zur automatischen Regelung der Helligkeit in Abhängigkeit vom Bildinhalt. ECO Mode: Stromsparmodus.
- Seite 10 Horizontale Größe: Stellt die Breite des Bildschirms ein. : verringert die Breite des Bildschirms, : erhöht die Breite des Bildschirms. H./V. Lage: Stellt die horizontale und vertikale Position des Bildes ein. H. Lage: : Schiebt den Bildschirm nach rechts, : Schiebt den Bildschirm nach links.
- Seite 11 OSD Einblendzeit: Zur Einstellung der Zeitspanne, nach der sich das On Screen Displays (OSD) automatisch ausblendet. OSD Hintergrund: Ermöglicht das Ein-und Ausschalten des OSD-Hintergrunds. Zurücksetzen: Zur Wiederherstellung der Werkseinstellungen. Drücken Sie die Taste 2, um die Speicher-Wiederherstellung durchzuführen.
-
Seite 12: Unterstützte Auflösungen
Unterstützte Auflösungen 720 x 400 @ 70Hz 640 x 480 @ 60Hz 640 x 480 @ 67Hz VESA 640 x 480 @ 72Hz VESA 640 x 480 @ 75Hz VESA 800 x 600 @ 56Hz VESA 800 x 600 @ 60Hz VESA 800 x 600 @ 72Hz VESA... -
Seite 13: Technische Informationen
Technische Informationen Technische Daten LCD-Bildschirm 59,94cm (23.6 Zoll) Stromverwaltung VESA DPMS Konform Aus-Modus: < 0.5 Watt Optimale Auflösung Full HD (1920 x 1080), bei vertikaler Frequenz 60Hz Pixelgröße 0,2715 x 0,2715 mm LCD-Anzeigefarben 16,7 Millionen Aktiver Anzeigebereich 521.28mm x 293.22 mm Umgebungstemperatur Betrieb: 0°C ~ + 40°C Lagerung: -20°C ~ + 60°C... -
Seite 14: Pflege Und Aufbewahrung
Pflege und Aufbewahrung Pflege Setzen Sie Ihren Monitor nicht der direkten Sonneneinstrahlung oder anderen Hitzequellen aus. Sonneneinstrahlung auf den Bildschirm sollte vermieden werden, um unangenehme Reflektion zu vermeiden. Stellen Sie Ihren Monitor an einem gut durchlüfteten Ort auf. ... -
Seite 15: Weee Statement
Votre attitude quand au recyclage améliorera l'avenir de la planète et créera un environnement de vie de qualité pour les générations futures. Wortmann AG Bredenhop 20 D-32609 Hüllhorst Tel. +49 (0) 5744 / 944-0 Fax +49 (0) 5744 / 944-444 www.wortmann.de...
