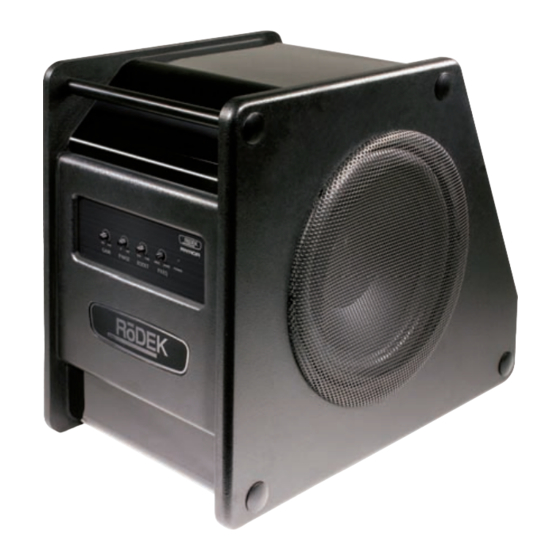

RoDEK RN110A Einbauanleitung

10" activer subwoofer nucleus-serie
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

nucleus
S E R I E S
Einbauanleitung
Installation Guide
10 " ACTIVE SUBWOOFER

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RoDEK RN110A

Inhaltszusammenfassung für RoDEK RN110A

  • Seite 1 nucleus S E R I E S Einbauanleitung Installation Guide 10 " ACTIVE SUBWOOFER...

  • Seite 2: Inhaltsverzeichnis

    INHALT EINLEITUNG ....................3 EINGÄNGE - AUSGÄNGE - BEDIENUNGSELEMENTE ......4-5 MONTAGE ...................... 6 ELEKTRISCHER ANSCHLUSS ..............7 VERLEGEN DER STROMKABEL ..............7 VERLEGEN VON CINCHKABEL UND REMOTE-KABEL ....... 7 HIGH LEVEL INPUT ..................7 EINSTELLUNG DER INTEGRIERTEN FREQUENZWEICHE ....... 8 ANPASSUNG DER TIEFPASS TRENNFREQUENZ ........

  • Seite 3: Einleitung

    Abschnitte sorgfältig durch und bewahren Sie diese Bedienungsanleitung für eventuell später auftauchende Fragen auf. Falls Sie weitere Fragen bezüglich der Anschluss- oder Einstellmöglichkeiten dieses Gerätes oder dessen Installation haben, lassen Sie sich von Ihrem autorisierten RODEK Fachhändler beraten. – 3 –...

  • Seite 4: Eingänge - Ausgänge - Bedienungselemente

    6 CINCH LINE LEVEL INUT Cinchbuchsen für den Anschluss der Line-Level Ausgänge vom Headunit. 7 AUTO TURN-ON Steht kein „REM“ Kabel zur Verfügung kann der RN110A mittels „HIGH LEVEL“ Signal eingeschaltet werden. Hierzu muss der Schalter auf „ON" gestellt werden. 8 PHASEN REGLER Regelpoti zum Einstellen der akustischen Phase des Ausgangs-Signals.

  • Seite 5: Rückseite Eingänge

    RÜCKSEITE EINGÄNGE VORDERSEITE CONTROL PANEL HIGH-LEVEL INPUT ADAPTER rot   schwarz schwarz   rot – 5 – – 5 –...

  • Seite 6: Wahl Des Einbauortes

    3. WAHL DES EINBAUORTES Der Montageort des Aktiv-Subwoofers muss im Sinne einer guten Wärmeabführung als auch für die weiteren Einstellarbeiten an der elektronischen Frequenzweiche des Aktiv-Moduls entsprechend platziert werden. Als Montageort eignet sich z.B. ein Platz links oder rechts im Kofferraum, an der Rücksitzbank oder an einem Seitenteil, bzw. jeder andere Ort, der eine saubere Installation ermöglicht.

  • Seite 7: Elektrischer Anschluss

    4. ELEKTRISCHER ANSCHLUSS ACHTUNG! Entfernen Sie vor Beginn der Arbeiten immer das Massekabel vom Minuspol der Batterie !! Bei allen nachfolgend beschriebenen Installationsschritten muss der Stromkreis des Kraftfahrzeugs unterbrochen sein! Erst nach Abschluss aller Installationsarbeiten wird über das Massekabel der Stromkreis wieder geschlossen. 4.1 VERLEGEN DER STROMKABEL Der Stromkabelquerschnitt der Plus- und Minusleitung (bei einer Kabellänge von ca.

  • Seite 8: Einstellung Der Integrierten Frequenzweiche

    „GAINs“ und der Phasenlage die Trennfrequenz nochmals fein zu justieren. 5.2 EINSTELLUNG DER EINGANGSEMPFINDLICHKEIT Die korrekte Eingangsempfindlichkeitseinstellung ist wichtig für die Ausnutzung des optimalen Dynamikspielraumes Ihres Radios und des Rodek RN110A. Diese Empfindlichkeitseinstellung beeinflusst das Grundrauschen des Amp-Moduls ebenso wie die verzerrungsfrei erzielbare Maximallautstärke.

  • Seite 9: Technische Spezifikationen

    6. TECHNISCHE SPEZIFIKATIONEN RN110A 25 cm Aktivsubwoofer mit Passivradiator Frequenzgang: 20 – 200Hz (im Fahrzeug, -3dB) 200W RMS x 1 @ 4 Ohm (> 0.1% THD / 14.4V) 350W MAX. x 1 @ 4 Ohm (< 1.0% THD / 14.4V) Full-MOS-FET Class-D Verstärker...
