Inhaltszusammenfassung für Moog Veripart

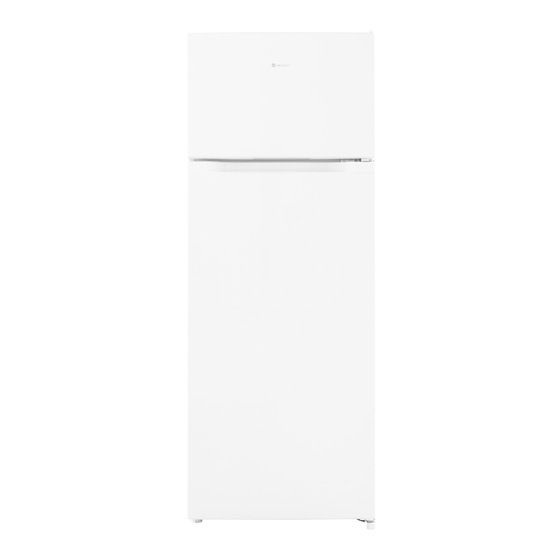

- Seite 2 KOEL-VRIESCOMBINATIE REFRIGERATOR-FREEZER RÉFRIGÉRATEUR-CONGÉLATEUR KÜHL-/GEFRIERSCHRANK - VPKVC143 - Handleiding Instruction Manual Mode d’emploi Bedienungsanleitung...
- Seite 93 INHALT SICHERHEIT • Sicherheitshinweise PRODUKTMERKMALE VORBEREITUNGEN FÜR DIE VERWENDUNG FUNKTIONEN HINWEISE ZUM LAGERN VON LEBENSMITTELN TIPPS FÜR SPEZIELLE ERFORDERNISSE • Kühl-/Gefrierschrank verschieben WARTEN UND REINIGEN EINFACHE FEHLERSUCHE UND -BESEITIGUNG ZERTIFIZIERUNGEN ANWEISUNGEN FÜR SICHERES RECYCLING WARNUNGEN BEI DER ENTSORGUNG TÜRANSCHLAG WECHSELN...
-
Seite 94: Sicherheit
SICHERHEIT ！ ！ Warnung! • Es ist gefährlich, wenn andere Personen als autorisiertes Servicepersonal Wartungs- oder Reparaturarbeiten durchführen, bei denen Abdeckungen entfernt werden müssen. Versuchen Sie nicht, das Gerät selbst zu reparieren, um die Gefahr eines Stromschlags zu vermeiden. ！ ！ Warnung! •... - Seite 95 des Geräts in irgendeiner Weise zu verändern. • Lagern Sie keine brennbaren Gase oder Flüssigkeiten in Ihrem Kühl-/Gefrierschrank. • Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, dessen Kundendienstvertreter oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden. •...
- Seite 96 ！ ！ Warnung! • Halten Sie Lüftungsöffnungen im Gehäuse und im Innern des Geräts frei. • Verwenden Sie keine mechanischen Hilfsmittel oder andere Instrumente zur Beschleunigung des Abtauprozesses, die nicht vom Hersteller empfohlen werden. • Beschädigen Sie nicht den Kältemittelkreislauf •...
- Seite 97 Um zu vermeiden, dass Lebensmittel verderben, beachten Sie bitte die folgenden Hinweise: • Längeres Öffnen der Tür kann zu einem deutlichen Anstieg der Temperatur in den Fächern des Geräts führen. • Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln in Kontakt kommen können, sowie die zugänglichen Ablaufsysteme.
-
Seite 98: Elektrischer Anschluss
Elektrischer Anschluss ！ ！ Warnung! • Dieses Gerät sollte zu Ihrer Sicherheit ordnungsgemäß geerdet sein. Das Netzkabel dieses Geräts ist mit einem zweipoligen Stecker ausgestattet, der in übliche zweiipolige Wandsteckdosen passt, um die Möglichkeit eines Stromschlags zu minimieren. • Dieses Kühlgerät benötigt eine standardmäßige 220-240VAC 50Hz- Steckdose mit zweipoligem Anschluss (inklusive Masse). -
Seite 99: Klimabereich
Klimabereich Die Angaben zum Klimabereich des Geräts finden Sie auf dem Typenschild. Anhand dieser Angaben sehen Sie, bei welcher Umgebungstemperatur (d.h. Raumtemperatur, in der das Gerät arbeitet) der Betrieb des Geräts optimal (ordnungsgemäß) ist. KLIMABEREICH ZULÄSSIGE UMGEBUNGSTEMPERATUR Von +10°C bis +32°C Von +16°C bis +32°C Von +16°C bis +38°C Von +16°C bis +43°C... -
Seite 100: Freonfrei
Freonfrei Für den Kühlschrank werden das freonfreie Kältemittel (R600a) und das umweltfreundliche, aufschäumende Isoliermaterial (Cyclopentan) verwendet, das keinen Schaden an der Ozonschicht verursacht und nur einen sehr geringen Einfluss auf die globale Erwärmung hat. R600a ist brennbar und wird in einem Kühlsystem versiegelt, ohne dass es bei normalem Gebrauch zu Leckagen kommen kann. -
Seite 101: Produktmerkmale
PRODUKTMERKMALE Gefrierregal Gemüsefach Thermostat Verstellbare Füße Kühlregale Eierhalter Gemüsefachabdeckung Flaschenregale Aufgrund laufender technischer Weiterentwicklungen stimmen die Beschreibungen des Produkts in diesem Handbuch möglicherweise nicht vollständig mit Ihrem Kühlschrank überein. Die Angaben entsprechen der Materialposition. -
Seite 102: Vorbereitungen Für Die Verwendung
VORBEREITUNGEN FÜR DIE VERWENDUNG Installationsort 1. Belüftung Der Aufstellort, den Sie für den Kühlschrank wählen, sollte gut belüftet und keinem Warmluftstrom ausgesetzt sein. Stellen Sie den Kühlschrank nicht in der Nähe einer Wärmequelle auf, z. B. Herd oder Warmwasseraufbereiter, und vermeiden Sie direkte Sonneneinstrahlung. - Seite 103 C(°) 1428 1054 130±5 Abmessungen in mm. Hinweis! • Abbildung 1 und Abbildung 2 stellen schematisch den Platzbedarf für das Produkt dar. 3. Ebener Boden Stellen Sie den Kühlschrank auf einen festen und ebenen Untergrund (Fußboden), um ihn stabil zu halten, da es sonst zu Vibrationen und Geräuschen kommen kann.
-
Seite 104: Einschalten
！ ！ Warnung! • Um das Gerät herum oder in einer eingebetteten Struktur muss eine ungehinderte Belüftung gewährleistet sein. Vorbereitungen für die Verwendung 1. Stehzeit Nachdem der Kühlschrank ordnungsgemäß aufgestellt und gut gereinigt wurde, dürfen Sie ihn nicht sofort einschalten. Achten Sie darauf, den Kühlschrank erst nach mindestens 4 Stunden Stehzeit an das Stromnetz anzuschließen, um seinen normalen Betrieb zu gewährleisten. - Seite 105 ！ ！ Warnung! • Wenn der Kühlschrank an einem feuchten Ort aufgestellt ist, überprüfen Sie, ob der Erdungsdraht und der Fehlerstromschutzschalter einen normalen Zustand aufweisen. Wenn der Kühlschrank Vibrationsgeräusche erzeugt, weil er die Wand berührt, oder wenn sich die Wand durch die Luftkonvektion um den Kompressor herum schwarz färbt, stellen Sie den Kühlschrank weiter von der Wand weg.
-
Seite 106: Funktionen
FUNKTIONEN Temperatur wählen Die Temperatur des Geräts kann durch Drehen des Thermostatreglers eingestellt werden. • Der Thermostat kann zwischen 1 und 7 eingestellt werden. • 1 ist die wärmste Einstellung. • 7 ist die kälteste Einstellung. • Die empfohlene Einstellung ist 4. •... -
Seite 107: Hinweise Zum Lagern Von Lebensmitteln
HINWEISE ZUM LAGERN VON LEBENSMITTELN Vorsichtsmaßnahmen • Das Gerät arbeitet möglicherweise nicht konstant (Möglichkeit des Abtauens des Inhalts oder zu warme Temperatur im Gefrierfach), wenn es sich über einen längeren Zeitraum in einer Umgebung mit einer Temperatur unterhalb des Bereichs, für den das Kühlgerät ausgelegt wurde, befindet. •... -
Seite 108: Vorsichtsmaßnahmen Beim Lagern Von Lebensmitteln
heben Sie diesen zuerst an und ziehen Sie ihn dann heraus; zum Einsetzen des Regalbodens bringen Sie diesen in die richtige Position und lassen ihn nach unten einrasten. (Beim zweiteiligen Regalboden drücken Sie den ersten Teil nach hinten und ziehen gleichzeitig den zweiten Teil heraus). Halten Sie den hinteren Flansch des Regalbodens nach oben, um zu verhindern, dass Lebensmittel die Wand der Auskleidung berühren. -
Seite 109: Obst Und Gemüse
Tipps zum Energiesparen: Lassen Sie heiße Speisen zuerst auf Raumtemperatur abkühlen, bevor Sie sie in den Kühlschrank stellen. Legen Sie gefrorene Lebensmittel zum Auftauen in das Frischhaltefach und nutzen Sie die niedrige Temperatur der gefrorenen Lebensmittel, um die frischen Lebensmittel zu kühlen, denn so sparen Sie Energie. -
Seite 110: Tipps Für Den Einkauf Der Tiefkühlkost
Tipps für den Einkauf der Tiefkühlkost Achten Sie beim Kaufen von Tiefkühlkost auf die Lagerungsrichtlinien auf der Verpackung. Sie können jedes Gefriergut für den Zeitraum aufbewahren, der in der Sternebewertung angegeben ist. Dies ist in der Regel der Zeitraum, der auf der Vorderseite der Verpackung unter „mindestens haltbar bisד... -
Seite 111: Tipps Für Spezielle Erfordernisse
TIPPS FÜR SPEZIELLE ERFORDERNISSE KÜHL-/GEFRIERSCHRANK VERSCHIEBEN • Aufstellort Stellen Sie Ihren Kühl-/Gefrierschrank nicht in der Nähe einer Wärmequelle auf, z. B. Herd, Boiler oder Heizkörper. Vermeiden Sie direkte Sonneneinstrahlung in offenen Gebäudebereichen. • Nivellieren Nivellieren Sie Ihren Kühl-/Gefrierschrank mit Hilfe der vorderen Nivellierfüße. -
Seite 112: Warten Und Reinigen
WARTEN UND REINIGEN ！ ！ Warnung! • Ziehen Sie vor dem Reinigen zuerst den Netzstecker. Stecken Sie den Stecker nicht mit nassen Händen ein oder aus, da sonst die Gefahr eines Stromschlags und von Verletzungen besteht. Schütten Sie kein Wasser direkt auf den Kühlschrank, um Rost, Stromaustritt und Unfälle zu vermeiden. - Seite 113 Wischen Sie die Türdichtung vorsichtig trocken, und reinigen Sie die Nut mit einem mit Baumwollfaden umwickelten Holzstäbchen. Befestigen Sie nach dem Reinigen zunächst die vier Ecken der Türdichtung, und drücken Sie diese dann segmentweise in die Türnut ein. Unterbrechung der Stromzufuhr oder Ausfall der Kälteanlage: •...
-
Seite 114: Lampe Wechseln
Abtauen Nach einer gewissen Betriebszeit bildet sich an der Innenwand des Gefrierfachs (oder am Verdampfer) eine dünne Reifschicht, die die Kühlwirkung beeinträchtigen kann, wenn sie mehr als 5 mm dick ist. In diesem Fall müssen Sie den Reif vorsichtig mit einem Eiskratzer, nicht mit einem metallischen oder scharfen Gegenstand, abschaben. -
Seite 115: Einfache Fehlersuche Und -Beseitigung
EINFACHE FEHLERSUCHE UND -BESEITIGUNG Bei den folgenden kleinen Störungen muss nicht jeder Fehler vom technischen Servicepersonal behoben werden; Sie können versuchen, das Problem selbst zu lösen. PROBLEM URSACHE ABHILFE Völlig ohne - Ist der Netzstecker gezogen? - Stecken Sie den Kühlfunktion - Schalter und Sicherungen defekt? Netzstecker wieder ein. - Seite 116 Hinweis! • Wenn die obigen Beschreibungen bei der Fehlersuche nicht anwendbar sind, sollten Sie das Gerät nicht selbst auseinanderbauen und reparieren. Reparaturen, die von unerfahrenen Personen durchgeführt werden, können zu Verletzungen oder schweren Fehlfunktionen führen. Wenden Sie sich an das Geschäft, in dem Sie das Gerät gekauft haben.
-
Seite 117: Zertifizierungen
ZERTIFIZIERUNGEN Hinweise zur Elektrik Dieses elektrische Gerät muss geerdet sein. Dieses Produkt ist mit einem Stecker ausgestattet, der für alle Gebäude geeignet ist, welche mit Steckdosen ausgestattet sind, die den aktuellen Spezifikationen entsprechen. Wenn der vorhandene Stecker nicht für Ihre Steckdosen geeignet ist, sollten Sie ihn abtrennen und sorgfältig entsorgen. -
Seite 118: Warnungen Bei Der Entsorgung
WARNUNGEN BEI DER ENTSORGUNG • Das für den Kühlschrank verwendete Kältemittel und das Cyclopentan- Schaummittel sind brennbar. Wenn der Kühlschrank verschrottet wird, muss er daher von jeglicher Feuerquelle ferngehalten und von einem speziellen Verwertungsunternehmen mit entsprechender Qualifikation verwertet werden, damit er nicht durch Verbrennung entsorgt wird, um Schäden an der Umwelt oder andere Schäden zu vermeiden. -
Seite 119: Türanschlag Wechseln
TÜRANSCHLAG WECHSELN Stellen Sie sicher, dass Ihr Kühlschrank ausgesteckt ist. Drücken Sie die Scharnierabdeckung nach oben und nehmen Sie sie ab, lösen Sie die drei Schrauben, mit denen das obere Scharnier an der Tür befestigt ist, und entfernen Sie dann das Scharnier. Scharnierabdeckung Schrauben Oberes Scharnier... - Seite 120 und entfernen Sie dann die Welle. Stiftschaft Führen Sie die Bolzenwelle in das linke Loch am unteren Scharnier ein und befestigen Sie die Welle dann mit der Unterlegscheibe und der Mutter. Stiftschaft Setzen Sie das untere Scharnier auf der linken Seite des Kühlschranks ein.
- Seite 121 Lochdeckel Türdurchführung 13. Entfernen Sie den Stopfen für das mittlere Scharnierschraubenloch auf der linken Seite des Kühlschranks und setzen Sie ihn dann in die Schraublöcher auf der rechten Seite des Kühlschranks ein. Schraublochstopfen 14. Installieren Sie das mittlere Scharnier mit den beiden zuvor entfernten Schrauben auf die linke Seite.
- Seite 122 16. Installieren Sie die Gefrierfachtür. 17. Versetzen Sie die Türdurchführung der Kühlschranktür von oben rechts nach oben links. Und versetzen Sie die Lochabdeckung von links nach rechts. Lochdeckel Türdurchführung 18. Entfernen Sie die Lochabdeckung oben links vom Kühlschrank. Setzen Sie die Lochabdeckung am Kühlschrank oben rechs ein. Schrauben Abdeckung des Scharnierschraublochs 19.
- Seite 123 Hinweis! • Vergewissern Sie sich, dass die Gummidichtungen rund um die Türen gut mit dem Kühlschrank abdichten, bevor Sie die Scharnierschrauben anziehen.
