Bedienung
Der Spannungstester muss kurz vor dem Einsatz auf Funktion über-
prüft werden (VDE-Vorschrift 0105, Teil 1). Überprüfen Sie das Ge-
rät an einer bekannten Spannungsquelle, z.B. 230 V-Steckdose.
Fällt hierbei die Anzeige einer oder mehrerer Funktionen aus, darf
das Gerät nicht mehr verwendet werden und muss von Fachperso-
nal überprüft werden, hierbei hilft unser Werksservice sicher weiter.
Gerät nur an den Handgriffen anfassen, vermeiden Sie die Berüh-
rung der Prüfspitzen!
Die Spannungsangaben auf dem Testboy sind nur Nennwerte.
Eine einwandfreie Anzeige ist nur im Temperaturbereich von
–15 °C - +45 °C sichergestellt.
Das Gerät immer trocken und sauber halten. Das Gehäuse darf mit
einem feuchten Tuch gereinigt werden.

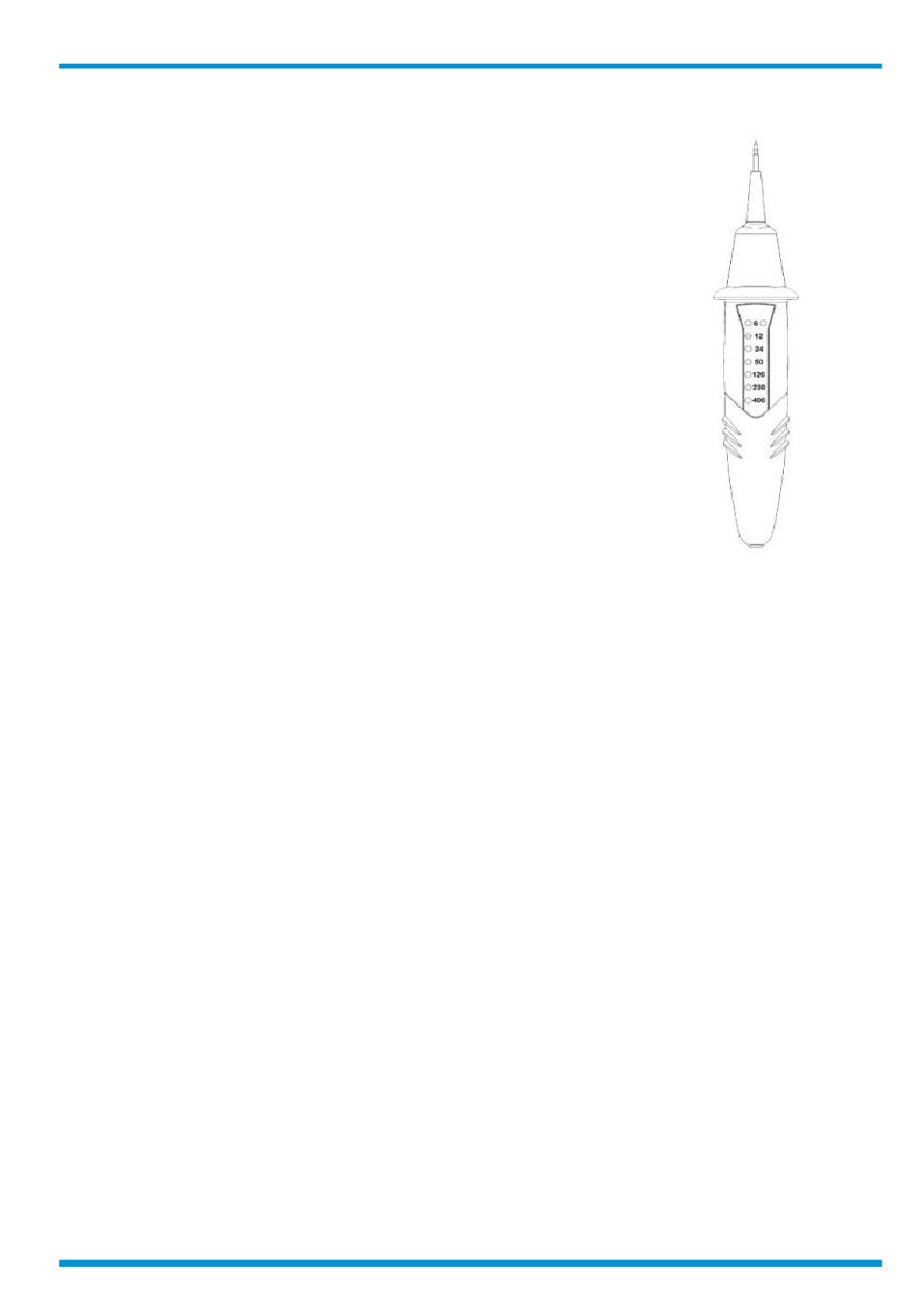

Gleichspannung testen

Bei Anlegen der Testspitzen an eine Gleichspannung innerhalb des Nennspannungsbereiches
leuchtet eine der unteren (6 V + -) sowie die darunter angeordneten LEDs, entsprechend der an-
liegenden Spannung, auf.
Die oberen LEDs zeigen die Polarität an (+ oder -) wobei der Bezugspol an dem großen Handteil
anliegt.

Wechselspannung testen

Bei Anlegen der Testspitzen an eine Wechselspannung innerhalb des Nennspannungsbereiches
leuchten beide der oberen (6 V + -) sowie die darunter angeordneten LEDs, entsprechend der
anliegenden Spannung, auf.
Das gleichzeitige Aufleuchten der oberen LEDs weist auf Wechselspannung hin!
Phasensuche
Halten Sie eine Testspitze gegen den Schutzleiter und prüfen Sie mit der anderen Testspitze die
anderen Leiter durch. Bei der Phase zeigt der Testboy 40 Plus die anliegende Wechselspannung
an. Der FI wird nicht ausgelöst.
®
