BESCHREIBUNG

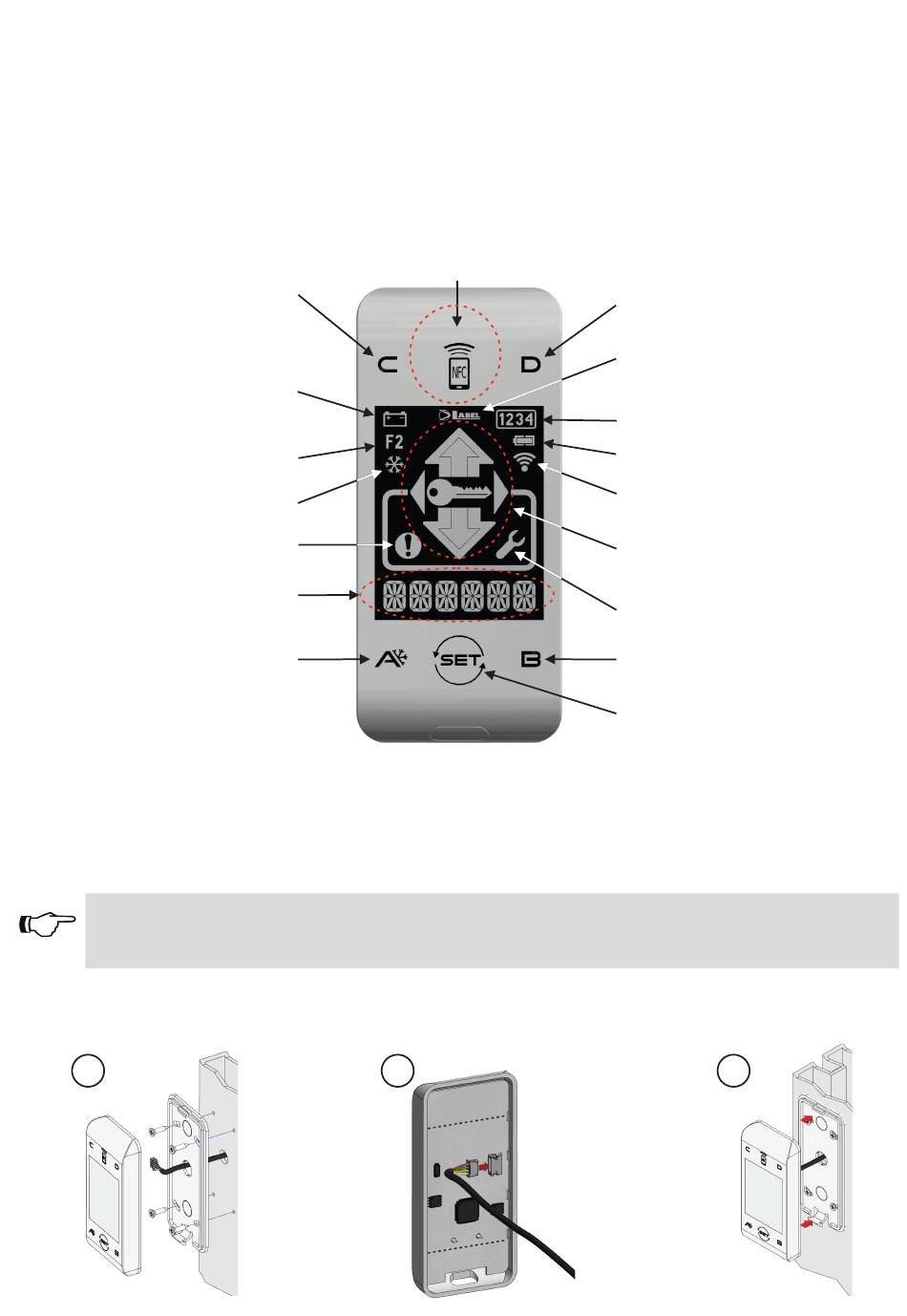

Der T-NFC-Wahlschalter verwendet die Touch-Button-Technologie und verfügt über ein kontrastreiches
Display der neuen Generation für eine klarere Bilddarstellung.
Er dient zur Anbindung an die Tür sowohl im "Standardbetrieb" (Anwendung durch den Benutzer)
als auch bei der Installation und Einstellung von Funktionen und Parametern (Anwendung durch den
Installateur). Er hält alle Einstell- und Verwaltungsmöglichkeiten des digitalen Wahlschalters ET-DSEL
unverändert und bietet dank der integrierten NFC-Technologie die Möglichkeit, die Tür von einem
Smartphone aus zu bedienen (siehe spezifische Anweisungen zur Türverwaltung mittels der App
"LabelTools").
Um die Installation zu beschleunigen und Anschlussfehler auszuschließen, wird der Wahlschalter mit
einem speziellen Kabel (Länge 3,5 Meter) mit integriertem Stecker auf beiden Seiten geliefert
Taste C, die zur Eingabe von Passwörtern, zur Aktivierung
der Sonderfunktionen "F2", zum Zugriff auf die Anzeige der
Eingänge und für andere Anwendungen im technischen
Bereich verwendet wird. (Siehe spezifische Kapitel)
Leuchtet bei fehlender Stromversorgung, blinkt bei
niedrigem Batteriestand oder Fehlfunktion
Durch Taste C aktivierte Sonderfunktionen
Funktion reduzierte Winter-Öffnungsweite aktiviert (Taste A)
Alphanumerische Textzeile für verschiedene Zwecke.
(siehe spezifische Kapitel für jede Funktion)
Taste A, die zur Eingabe von Passwörtern, zur Aktivierung
der reduzierten Winter-Öffnungsweite,den Zugriff auf den
Informationsbereich und für andere Anwendungen im
technischen Bereich verwendet wird. (Siehe spezifische
INSTALLATION
Befestigen Sie zunächst mit den mitgelieferten Schrauben (1) den Boden des Kunststoffbehälters an
der Wand oder dem Profil, an dem Sie den Wahlschalter montieren möchten. An dieser Stelle muss an
der Wand oder dem Profil der vorgesehene Kabelauslass vorgesehen werden (möglichst mittig zum
Wahlschalter). Durchbrechen Sie eine der 3 Öffnungen auf dem Behälterboden, damit das Kabel den
Stecker auf der Platine erreichen kann.
Wichtig!
Halten Sie zu diesem Zeitpunkt die Türstromversorgung und die Batterie, falls vorhanden,
getrennt.
Verbinden Sie das Kabel mit dem Stecker auf der Elektronikkarte, die auf dem Deckel des
Kunststoffbehälters (2) befestigt ist, und setzen Sie den Deckel wieder auf dem zuvor befestigten
Kunststoffboden (3) auf.
1
Türbatterie:
Fehlermeldung
Kapitel)
2
D-Taste, die zur Eingabe von Passwörtern, zur
Auswahl der Nummer der aktiven Tür, zum Zugriff auf
Benutzerpasswörter und für andere Anwendungen im
technischen Bereich verwendet wird.
Label-Logo:
Schaltet sich aus, wenn eine Taste gedrückt wird
Nummer der gewählten Tür (1 bis 2)
Batterie digitaler Wahlschalter (für Funkmodell)
Funkkommunikationsfeld (für Funkmodell)
Symbole der Betriebsprogramme (siehe Kapitel 1.2) oder
Anzeige der Eingänge (siehe Kapitel 2.6)
Meldung Wartung erforderlich
Taste B, die zur Eingabe von Passwörtern, zur Öffnung der
Tür und für andere Anwendungen im technischen Bereich
verwendet wird (Siehe spezifische Kapitel)
SET-Taste, mit der Sie Arbeitsprogramme auswählen
und den technischen Bereich öffnen und verlassen können.
4
3
