Inhaltszusammenfassung für Label T-NFC

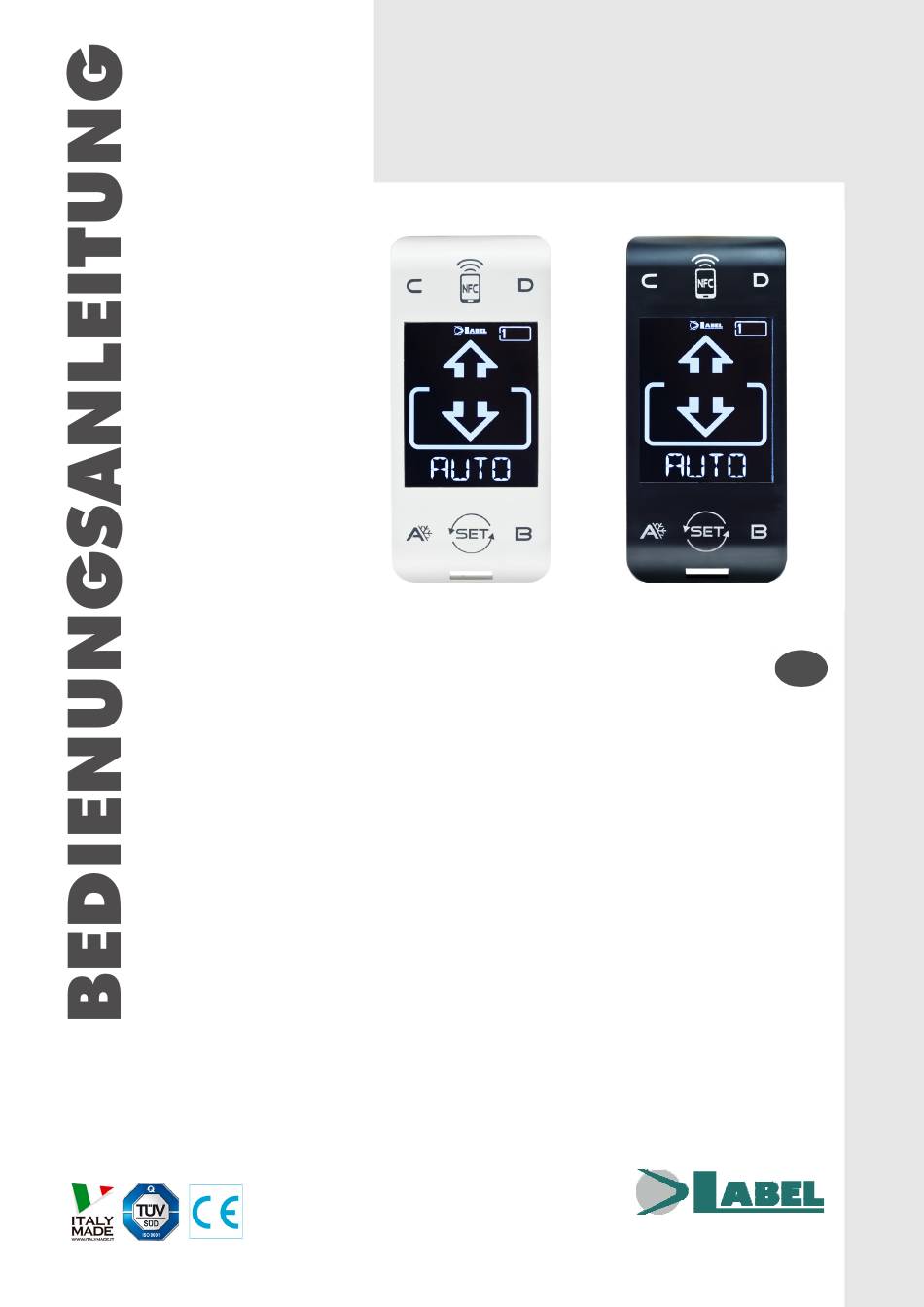

- Seite 1 T-NFC DIGITALER WAHLSCHALTER für automatische Türen ETERNA und NEXT ORIGINALANLEITUNG T-NFC - D - Rel.1.0 - 01/2019 - CD0749D...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS: BESCHREIBUNG INSTALLATION TÄGLICHER GEBRAUCH ÖFFNEN DER TÜR MIT T-NFC INFORMATIONSBEREICH DIAGNOSEBEREICH TECHNISCHER BEREICH 1-SET-UP 2-FUNCTION 3-SELECTOR OPTION 4-LANGUAGE 5-CONNECTION 6-PASSWORD 7-SERVICE... -
Seite 4: Beschreibung
BESCHREIBUNG Der T-NFC-Wahlschalter verwendet die Touch-Button-Technologie und verfügt über ein kontrastreiches Display der neuen Generation für eine klarere Bilddarstellung. Er dient zur Anbindung an die Tür sowohl im "Standardbetrieb" (Anwendung durch den Benutzer) als auch bei der Installation und Einstellung von Funktionen und Parametern (Anwendung durch den Installateur). -
Seite 5: Täglicher Gebrauch
Tür erkannt hat. Überprüfen Sie in diesem Fall die Kabelverbindung und versuchen Sie es erneut. TÄGLICHER GEBRAUCH Mit dem T-NFC-Wahlschalter können Sie 6 verschiedene Arten von Programmen für den täglichen Gebrauch auswählen AUTO: Die Tür öffnet und schließt automatisch in beide Durchgangsrichtungen, wobei alle Sensoren aktiv sind AUSGANG: Die Tür öffnet und schließt automatisch nur in Ausgangsrichtung: Der am Eingang... -
Seite 6: Öffnen Der Tür Mit T-Nfc
Drücken Sie erneut die Taste A, um zur Standardöffnung zurückzukehren. In der folgenden Abbildung ein Beispiel mit dem AUTO-Programm ÖFFNEN DER TÜR MIT T-NFC Die Taste B erzeugt, wenn sie gedrückt wird, einen Befehl zum Öffnen der Tür, das Schließen erfolgt automatisch wie bei den anderen Sensoren. -
Seite 7: Informationsbereich
INFORMATIONSBEREICH Halten Sie die Taste A ca. 2 Sekunden lang gedrückt, um in den Informationsbereich zu gelangen. Auf dem Display werden nacheinander einige Informationen und die Liste der aufgetretenen Fehler an der Tür angezeigt: SERIAL: Seriencode des elektronischen Steuergeräts der Automatisierung PARTIAL: Anzahl der seit der letzten Wartung ausgeführten Türbetätigungen. -
Seite 8: Benutzerpasswort Verwalten
BENUTZERPASSWORT VERWALTEN Der T-NFC-Wahlschalter ermöglicht es Ihnen, den Wechsel des Arbeitsprogramms mit einem Passwort zu sperren. Diese Funktion ist nützlich, wenn Sie vermeiden wollen, dass Unbefugte das Arbeitsprogramm der Tür einstellen können. Dazu müssen Sie das Benutzerpasswort mit den folgenden Schritten aktivieren: Halten Sie die Taste D ca. -
Seite 9: Technischer Bereich
Taste jedes Mal aufgefordert, das Passwort einzugeben, um auf die Programmänderung zuzugreifen. TECHNISCHER BEREICH Wie bereits erwähnt, sind Sie mit dem T-NFC bestens in der Lage, die Tür in Betrieb zu nehmen, ihre Funktionen und Potentiometer einzustellen und die Wartungsphase zu verwalten. - Seite 10 Vollständiges Set-up (FULL): Wichtig! Die Öffnungsrichtung ist selbstlernend, vorausgesetzt, dass sich der Flügel beim Start des Set-ups in der geschlossenen Position befindet. Denken Sie daran, die Tür zu schließen, bevor Sie mit dem Set-up beginnen. Das Display zeigt eine Liste der Funktionen, die zum Betätigen der Tür ausgewählt werden können. Durch Drücken der Taste A wird zur nächsten Funktion gewechselt, durch Drücken der Taste C wird zur vorherigen Funktion zurückgekehrt.
-
Seite 11: 2-Function
2-FUNCTION In diesem Menü können Sie die Funktionsparameter der Tür ändern. Die Software der Automatisierung verfügt über 80 Funktionen (Ein/Aus) und 50 digitale Potentiometer (0-100%), um den Automatismus an die Bedürfnisse der jeweiligen Installation anzupassen. In vielen Fällen sind die Standardwerte für eine optimale Türbewegung ausreichend, aber wenn Sie einige dieser Parameter ändern oder die Funktionen aktivieren müssen, gehen Sie in dieses Menü. -
Seite 12: 3-Selector Option
Hauptseite des technischen Bereichs zurückzukehren. Um den technischen Bereich zu verlassen und zum Hauptbildschirm zurückzukehren, drücken Sie erneut SET. 3-SELECTOR OPTION In diesem Menü können Sie den T-NFC-Schalter anpassen. Damit ist es möglich, wie im Abschnitt "TÄGLICHER GEBRAUCH" veranschaulicht, 6 verschiedene Arbeitsprogramme auszuwählen,... -
Seite 13: 4-Language
Die Reihenfolge der benutzerdefinierten Parameter sieht wie folgt aus: • Arbeitsprogramm AUTO • Arbeitsprogramm AUSGANG • Arbeitsprogramm EINGANG • Arbeitsprogramm ÖFFNEN • Arbeitsprogramm BLOCK • Arbeitsprogramm OFF • Funktionstaste A (reduzierte Winter-Öffnungsweite) • Funktionstaste C (Sonderfunktionen F2) Der letzte benutzerdefinierte Parameter ist: •... -
Seite 14: 6-Password
Das technische Passwort wird in dem Mikroprozessor gespeichert, der die automatische Tür steuert und ist somit unabhängig vom verwendeten Wahlschalter. Nach der Speicherung, um mit jedem Programmiergerät (T-NFC, ET-DSEL, App LabelTools) auf die Tür zugreifen zu können, müssen Sie den Code kennen. - Seite 16 T-NFC Made in Italy S.p.A Label Spa - Via Ilariuzzi, 17/A - S. Pancrazio P .se - 43126 PARMA - ITALIEN GEPRÜFTES QUALITÄTSMANAGEMENTSYSTEM Tel. (+39) 05 21/ 67 52 - Fax (+39) 05 21/ 67 52 22 UNI EN ISO 9001:2000...
