- Seite 1 Produktdokumentation Video-Wohnungsstation AVW202W / AVW202B...
- Seite 2 Registergericht: Amtsgericht Koblenz Registernummer: HRA 21275 Umsatzsteuer-Identifikationsnummer gemäß § 27a Umsatzsteuergesetz: DE290761277 GVS ist eine eingetragene Marke beim Deutschen Patent- und Markenamt, Register-Nr.: 30 2016 023 079 © Copyright 2020 by GVS Deutschland GmbH & Co. KG Diese Arbeit ist urheberrechtlich geschützt. Die Verwendung außerhalb der beschränkten Grenzen des Urheberrechts ist ohne Zustimmung des Herausgebers nicht gestattet und strafbar.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Überblick ..................6 Technische Daten ................7 Spezifikationen ..................8 Abmessungen ..................9 Anschlüsse ..................10 Topologie ..................12 Montage ..................13 Displaymenü - Basisfunktionen und Einstellungen ..16 Startseite ..................17 Eingehender Ruf................18 Einstellungen ................... 19 Monitor &... - Seite 4 Inhalt 5.12 Zeiteinstellungen ................28 5.13 Spracheinstellungen ............... 29 5.14 Erweitertes Setup ................30 5.15 Adress-Einstellungen ..............31 5.16 Passwort-Einstellungen ..............33 5.17 Default-Einstellungen ..............34...
- Seite 5 Inhalt...
-
Seite 6: Überblick

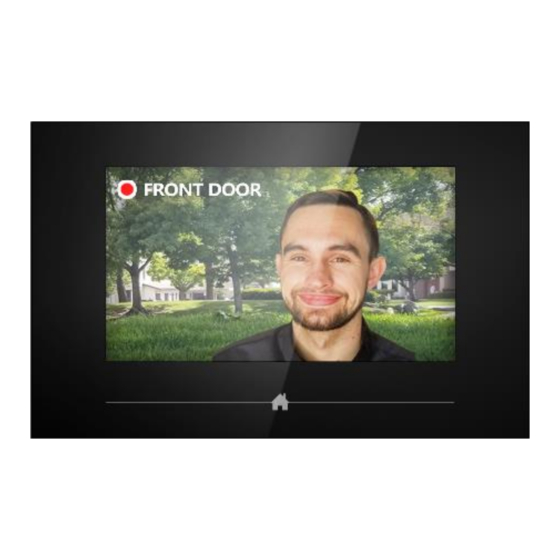

Index 1 Überblick AVW202W AVW202B Die Modelle AVW202W und AVW202B sind Bestandteil einer GVS 2-Draht- Video-Türsprechanlage und haben den nachfolgenden Funktionsumfang: • Interkom (Gegensprechanlage) • Echtzeitüberwachung der Türstation • Kombination von mehreren Wohnungsstationen in einer Wohnung • Gegensprechanlage innerhalb einer Wohnung und Gegensprechanlage zwischen verschiedenen Wohnungen •... -
Seite 7: Technische Daten
Index 2 Technische Daten... -
Seite 8: Spezifikationen
Index 2.1 Spezifikationen Spannungsversorgung: DC 24～30V Verbrauch: 30V 15 mA Arbeitsspannung: 30V 200 mA Display: 7” TFT LCD Auflösung: 800×480 px... -
Seite 9: Abmessungen
Index 2.2 Abmessungen BxHxT: 220x14x24 mm... -
Seite 10: Anschlüsse
Index 2.3 Anschlüsse ① BUS1-A BUS1-B: Bus Interface 1; Eingang von Spannungsversorgung / Video-Distributor BUS2-A BUS2-B: Bus Interface 2; Ausgang zur nächsten wohnungsstation (bei Reihenschaltung) EXT-DC24V/GND: Spannungsversorgung Extended 24V; GND/Doorbell: Anschluss für Etagenklingeltaster ② Dip-Schalter 1: Master-Slave Einstellung bei mehreren Wohnungsstationen in einer Wohnung (M = Master, S = Slave) Dip-Schalter 2: Abschlusswiderstand.(ON für letzten Monitor in einer Reihe) - Seite 11 Index ③ Anschluss für Etagenklingeltaster ④ RS485-Anschluss Hinweise: ①Der DIP-Schalter 2 des letzten Monitors in einer Reihe muss auf ON gestellt werden ②Bus Interface 1 und Bus Interface 2 werden zur Reihenschaltung verwendet ③Beim Klingeln schaltet sich das Display der Hauptwohnungsstation (Master) automatisch ein, die Nebenstelle(n) (Slave) klingeln nur.
-
Seite 12: Topologie
Index 3 Topologie... -
Seite 13: Montage
Index 4 Montage Empfohlene Einbauhöhe: 1,50 m ab Oberkante Fußboden... - Seite 14 Index Richten Sie den Montagerahmen auf der Unterputzdose aus und fixieren Sie ihn mittels der mitgelieferten Schrauben. Schließen Sie die benötigten Kabel an und schieben Sie die Wohnungsstation von oben auf den Montagerahmen, bis es einrastet.
- Seite 15 Index Nach fertiger Montage liegt der Montagerahmen flach an der Rückseite der Wohnungsstation an.
-
Seite 16: Displaymenü - Basisfunktionen Und Einstellungen
Index 5 Displaymenü - Basisfunktionen und Einstellungen... -
Seite 17: Startseite
Index 5.1 Startseite Monitor Berühren Sie das Icon um die Schnappschuss- oder Videofunktion zu nutzen. Anruf Berühren Sie das Icon um einen Anruf zu einer anderen Innenstation aufzubauen. Nachricht Berühren Sie das Icon um entgangene Rufe, Fotos oder Videos anzusehen. Einstellungen Berühren Sie das Icon um in das Konfigurationsmenü... -
Seite 18: Eingehender Ruf
Index 5.2 Eingehender Ruf Ablauf: Klingeln von Außenstation -> Rufannahme -> Türöffner -> Rufbeendigung 1. Besucher betätigt Klingeltaster an Außenstation, zugeordnete Innenstation klingelt. 2. Benutzer drückt ,kann den Ruf annehmen und mit dem Besucher sprechen. 3. Während des Gesprächs kann der Benutzer mit die Tür öffnen, 5 Sekunden danach wird das Gespräch automatisch beendet. -
Seite 19: Einstellungen
Index 5.3 Einstellungen Einstellungen: Während eines Gesprächs kann über die Taste Helligkeit, Kontrast und Chroma eingestellt werden. Foto: Während eines Gesprächs kann über die Taste Bildschirmfoto gespeichert werden, der dann über das Nachrichtenmenü abgerufen werden kann. Ohne Erweiterungskarte können maximal 50 Bilder gespeichert werden. Aufnahme: Während eines Gesprächs kann über die Taste ein Video aufgenommen werden, das dann über das Nachrichtenmenü... -
Seite 20: Monitor & Türöffnerfunktion
Index 5.4 Monitor & Türöffnerfunktion Ablauf: Auswahl von Monitor -> Türöffner -> Ende 1. Nach Berühren von oder und Auswahl des Gerätetyps wird automatisch (für Besucher unbemerkt) die Kamera der Außenstation 1 (ADD1) aktiviert. 2. Das Außenbild erscheint auf dem Monitor. 3. -
Seite 21: Rufaufbau Mit Besuchern
Index 5.5 Rufaufbau mit Besuchern Ablauf: Auswahl von Monitor -> Interkom -> Ende Nachdem das Außenbild auf dem Monitor erscheint, kann durch Berühren von ein Gespräch mit einem Besucher aufgebaut werden. -
Seite 22: Gegensprechanlage
Index 5.6 Gegensprechanlage Durch Berühren von im Hauptbildschirm öffnet sich nachfolgendes Anrufmenü: Bei mehreren Gegenstationen Ablauf: Anruf -> Klingeln -> Gespräch -> Ende 1. Raum-Nummer eingeben, berühren. 2. Es ertönt ein Rückrufton. 3. Nach Rufannahme kann das Gespräch beginnen. 4. Das Gespräch wird beendet durch Drücken von oder... -
Seite 23: Nachrichten
Index 5.7 Nachrichten Berühren Sie um ins Nachrichtenmenü zu gelangen. Dort wählen Sie Foto oder Video aus. -
Seite 24: Fotos
Index 5.8 Fotos Berühren Sie um gespeicherte Fotos aufzurufen. Scrollen Sie mit oder im Fotoarchiv. löschen Sie das aktuelle Bild, mit alle gespeicherten Fotos. -
Seite 25: Videos
Index 5.9 Videos Berühren Sie um gesoeicherte Videos aufzurufen. Scrollen Sie mit oder im Videoarchiv. löschen Sie das aktuelle Video, mit alle gespeicherten Videos. -
Seite 26: Version
Index 5.10 Version Über rufen Sie weitere Information zur Innenstation sowie die aktuell eingestellte Adresse ab. -
Seite 27: Ruftoneinstellungen
Index 5.11 Ruftoneinstellungen Wählen Sie im Hauptbildschirm Klingelton: • Klingelton OS: Auswahl Klingelton Außenstation • Klingelton Lautstärke: Einstellung Klingelton-Lautstärke • Klingelton IS: Auswahl Klingelton Innenstation... -
Seite 28: Zeiteinstellungen
Index 5.12 Zeiteinstellungen Wählen Sie im Hauptbildschirm zur Einstellung von Datum und Zeit. -
Seite 29: Spracheinstellungen
Index 5.13 Spracheinstellungen Wählen Sie im Hauptbildschirm Sprache Beim ersten Starten des Geräts muss die Sprache eingestellt werden. -
Seite 30: Erweitertes Setup
Index 5.14 Erweitertes Setup Wählen Sie im Hauptbildschirm Erweiterte Einstellungen (Passwort: 123456) -
Seite 31: Adress-Einstellungen
Index 5.15 Adress-Einstellungen Erweiterte Einstellungen Wählen Sie um ins Adressenmenü zu gelangen. Adresse... - Seite 32 Index • Wählen Sie als Adresse der Innenstation eine Zahl zwischen 001 und 032 je nach verwendeter Türstation. Der unterste Klingeltaster der Türstation hat generell die 101 und wird aufwärts mit 002, 003, 004, etc. fortgesetzt. • Innenstationen, gemeinsam einen Klingeltaster reagieren sollen, müssen die gleiche Adresse erhalten.
-
Seite 33: Passwort-Einstellungen
Index 5.16 Passwort-Einstellungen Wählen Sie zur Passwortvergabe. Geben Sie zuerst das alte Passwort ein und dann das neue. Wiederholen Sie die Eingabe des neuen Passworts. -
Seite 34: Default-Einstellungen
Index 5.17 Default-Einstellungen und „Ja“ zum Reset der Innenstation oder „Nein“ Wählen Sie zum Abbruch. - Seite 35 Index...
