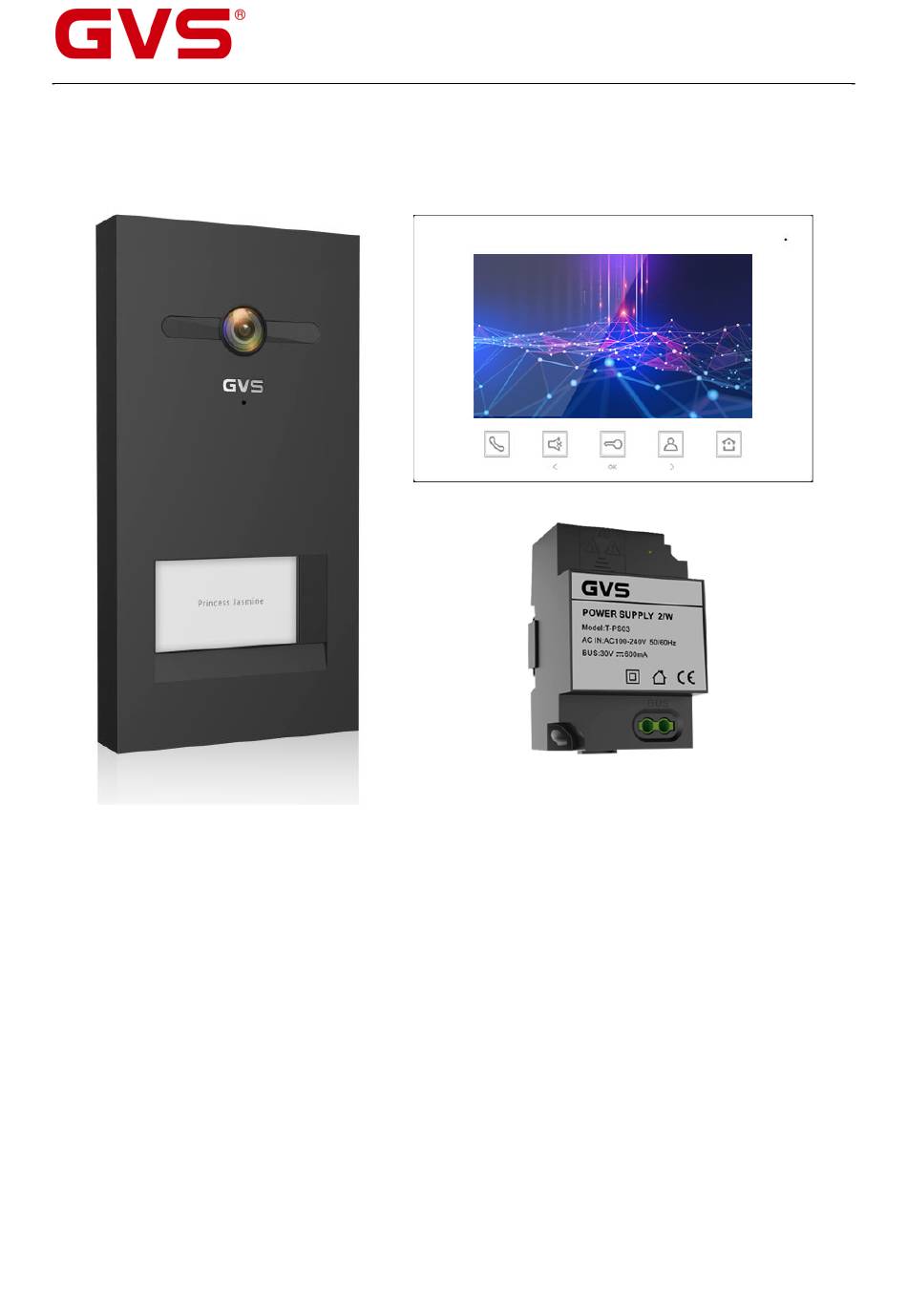

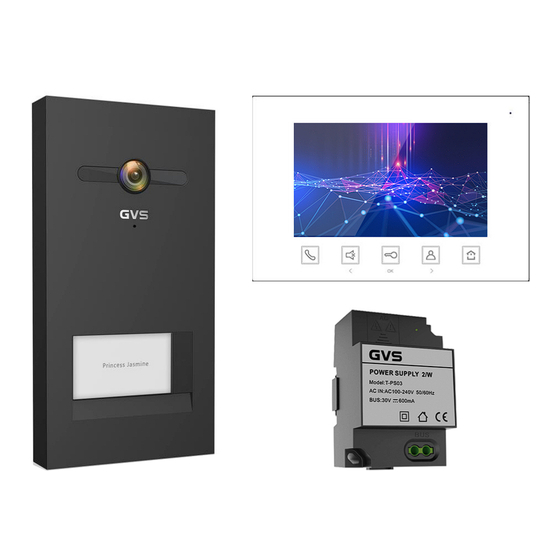

- Seite 1 Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht Video-Türsprechanlage AVS3111 2-Draht w w w . g v s - d e u t s c h l a n d . d e S e i t e 1 | 16...
- Seite 2 Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht ACHTUNG! 1. Bitte vor starken Magnetfeldern, großer Hitze und Feuchtigkeit schützen. 2. Bitte die Geräte nicht stürzen oder mit harten Gegenständen bearbeiten. 3. Bitte die Geräte nicht mit lösungsmittelhaltigen Reinigern oder Feuchttüchern reinigen. w w w . g v s - d e u t s c h l a n d . d e...
-
Seite 3: Inhaltsverzeichnis
Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht Inhaltsverzeichnis PRODUKTEINFÜHRUNG ------------------------------------------------------------------------------------------ 4 2.1 W ------------------------------------------------------------------------------------------------------------------------- 4 OHNUNGSSTATION 2.1.1 T ---------------------------------------------------------------------------------------------------------------------- 5 ASTENFUNKTIONEN 2.1.2 B ---------------------------------------------------------------------------------------------------------------------------------- 6 EMAßUNG 2.1.3 S -------------------------------------------------------------------------------------------------------------------------- 6 CHNITTSTELLEN 2.1.4 S -------------------------------------------------------------------------------------------------------------------------- 7 PEZIFIKATIONEN 2.2 T ------------------------------------------------------------------------------------------------------------------------------------ 7 ÜRSTATION 2.2.2 S... -
Seite 4: Produkteinführung
Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht 1. Produkteinführung 2.1 Wohnungsstation w w w . g v s - d e u t s c h l a n d . d e S e i t e 4 | 16... -
Seite 5: Tastenfunktionen
Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht 2.1.1 Tastenfunktionen Ruf (Call)： 1. Rufannahme bei eingehendem Ruf 2. Rufbeendigung 3. Rufaufbau während der Überwachung Türöffner (Unlock)：Zum Öffnen der Tür während eines Rufs oder während der Überwachung Mute: 1. Stummschaltung des Mikrofons während eines Gesprächs. -
Seite 6: Bemaßung
Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht 2.1.2 Bemaßung 2.1.3 Schnittstellen BUS-A BUS-B：Bus Port GND+DOORBELL: Anschluss für externen Klingeltaster DIP-SCHALTER im Ausliferzustand 1 ON, 2 OFF w w w . g v s - d e u t s c h l a n d . d e... -
Seite 7: Spezifikationen
Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht 2.1.4 Spezifikationen • Betriebsspannung：DC 24~32V • Stromverbrauch Standby：≤ 10 mA (DC 32V) • Stromverbrauch im Betrieb：≤ 200 mA (DC 32V) • Display：7“ TFT Auflösung：800×480 • • Abmessungen (L/B/T): 220×140×24 mm 2.2 Türstation w w w . g v s - d e u t s c h l a n d . d e... -
Seite 8: Schnittstellen
Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht 2.2.2 Schnittstellen BUS-A BUS-B：Bus Port NO+COM (stromlos offen) / NC+COM (stromlos geschlossen): Türöffner-Anschluss SW+GNDl: Anschluss für externen Klingeltaster 2.2.3 Spezifikationen • Stromverbrauch Standby：≤ 25 mA (DC32V) • Betriebsspannung：DC 24~32V • Stromverbrauch in Betrieb：≤ 150 mA (DC32V) •... -
Seite 9: Spannungsversorgung
Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht 2.3 Spannungsversorgung w w w . g v s - d e u t s c h l a n d . d e S e i t e 9 | 16... -
Seite 10: Schnittstellen
Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht 2.3.2 Schnittstellen BUS1: Bus-Port L/N/: Phase/Neutralleiter/Schutzleiter Status: Bus-Betriebsanzeige 2.3.3 Spezifikationen Eingangsspannung：AC 95V ~ 255V 50/60Hz • Ausgangsspannung：DC 30V --- 600mA • Nennleistung：2W • Abmessungen (L/B/T): 90×59×49 mm • w w w . g v s - d e u t s c h l a n d . d e... -
Seite 11: Systemanschluss
Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht 2. Systemanschluss Entfernen Sie die Gehäuse-Abdeckung der Türstation und verbinden Sie den Bus-Port der Türstation sowie den Busport der Wohnungsstation mit dem Buseingang der Spannungsversorgung. Abschließend verbinden Sie die Spannungsversorgung mit dem 220V-Stromnetz. Unter der Gehäuseabdeckung befinden sich die Einstellräder zur Justage der Türöffnerdaquer und der Lautstärke. -
Seite 12: Türstation
Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht 3.1 Türstation Empfohlene Einbauhöhe: 1,60 m 3.2 Wohnungsstation Empfohlene Einbauhöhe: 1,50 m w w w . g v s - d e u t s c h l a n d . d e S e i t e... - Seite 13 Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht Hinweise zur Montage: 1: Befestigen Sie die Halterung 2: Verbinden Sie die Innenstation mittels zwei Schrauben auf der mit dem Bus und setzen Sie sie Unterputzdose auf die Halterung, bis sie hörbar einrastet w w w . g v s - d e u t s c h l a n d . d e...
-
Seite 14: Spannungsversorgung
Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht 3.3 Spannungsversorgung Setzen Installieren Spannungsversorgung zuerst Spannungs- oben auf die Hutschiene und versorgung einer drücken Sie den unteren Standard- Rand hörbar Hutschiene einrastet. ④ Korrekter Sitz Korrekter Sitz Hutschiene Hutschiene (Rückseite) w w w . g v s - d e u t s c h l a n d . d e... - Seite 15 Produktdokumentation Video-Türsprechanlage AVS3111 - 2-Draht Notizen __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ w w w . g v s - d e u t s c h l a n d . d e...
- Seite 16 © 2019 GVS Deutschland GmbH & Co. KG - Technische Änderungen und Irrtümer vorbehalten. w w w . g v s - d e u t s c h l a n d . d e S e i t e...
