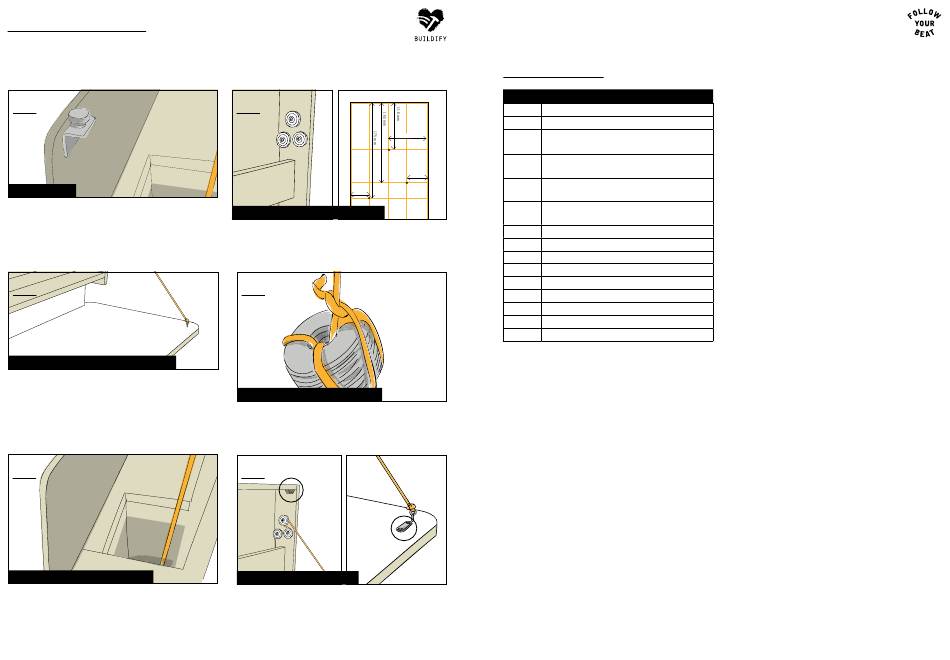

Wandsekretär Franz
17
STOPPER SETZEN
Die Stellschrauben bis zur Hälfte in die L-Winkel schrauben, die
Tischplatte in Schreibposition halten und auf der nnenseite der
unteren Front die Montagepunkte für die Stopper markieren. Nun die
Stellschrauben wieder herausdrehen. Die beiden L-Winkel mit je zwei
Schrauben (3,5x16 mm) verschrauben, die beiden Stellschrauben
eindrehen und die Auflagehöhe für die Tischplatte einstellen.
19
HAKEN EINDREHEN UND SCHNUR BEFESTIGEN
Die Ringschraube (30x14 mm) in die Tischplatte eindrehen:
- mit so viel Abstand nach außen, dass die Schnur gerade (fluchtend)
auf die Rollen geführt werden kann, und
- mit so viel Abstand nach vorne, dass der Haken nach dem Schließen
der Tischplatte auf gleicher Höhe mit der oberen Rolle ist.
Die Schnur anschließend am Haken verknoten und wie gezeigt über
die Seilrollen führen.
21
GEGENGEWICHT IN DEN KANAL FÜHREN
... und in den Kanal einführen.
18
Seitenwand rechts innen
50 mm
25 mm
25 mm
ROLLEN FÜR GEGENGEWICHT MONTIEREN
Die drei Seilrollen entsprechend der Skizze mit je einer Schraube
(3,5x16 mm) und einer Unterlegscheibe (30x4,3 mm) an der rechten
Seitenwand (innen) montieren.
20
SEILZUG BINDEN, SCHNUR SCHLIESSEN
Die erforderliche Länge der Schnur abmessen, am Ende mit fünfzehn
Unterlegscheiben (60 mm) verknoten ...
22
MAGNETSCHNÄPPER ANBRINGEN
Den Magnetschnäpper entsprechend der Abbildung an der Innenseite
der rechten Seitenwand verschrauben, das flache Gegenstück dazu an
passender Stelle auf der Tischplatte.
Artikelübersicht
BEZEICHNUNG
ART. NR.
5194467
Sperrholz Seekiefer (18 mm)
6617858
Multiplexplatte Birke weiß (18 mm)
2880264 Scharnier schmal mit vernietetem Messingstift,
64x34 mm, Galv. gelb verzinkt
7964058 Universalschraube Senkkopf m. I-Stern 3,5x16 mm
Edelstahl A2
7817921
Universalschraube Senkkopf m. I-Stern 3,5x40 mm
galv.verzinkt gelb chromatiert
7964070
Universalschraube Senkkopf m. I-Stern 5x25 mm
Edelstahl A2
8442260
Seilrolle Mamutec Ø 40 mm für 6 mm Seile
8442209
Maurerschnur Mamutec Polypropylen gelb Ø 2,5 mm
5651822
Magnetschnäpper weiß, 3-4 kg
5017480
Stellschraube M8x20 mm für Gewindestopfen
8673706
L-Winkel für Verstellschraube M8x60 mm
3840882
Unterlegscheibe DIN 9021, 20 mm galv.verzinkt
3887145
Unterlegscheibe DIN 9021, 60 mm galv.verzinkt
8527261
Ringschraube 30x14 mm
7750493
Abdeckkappe SW 4, 4 x 13 mm, weiß
