Wandsekretär Franz
10
582 mm
140 mm
140 mm
100 mm
500 mm
Rückseite
140 mm
140 mm
100 mm

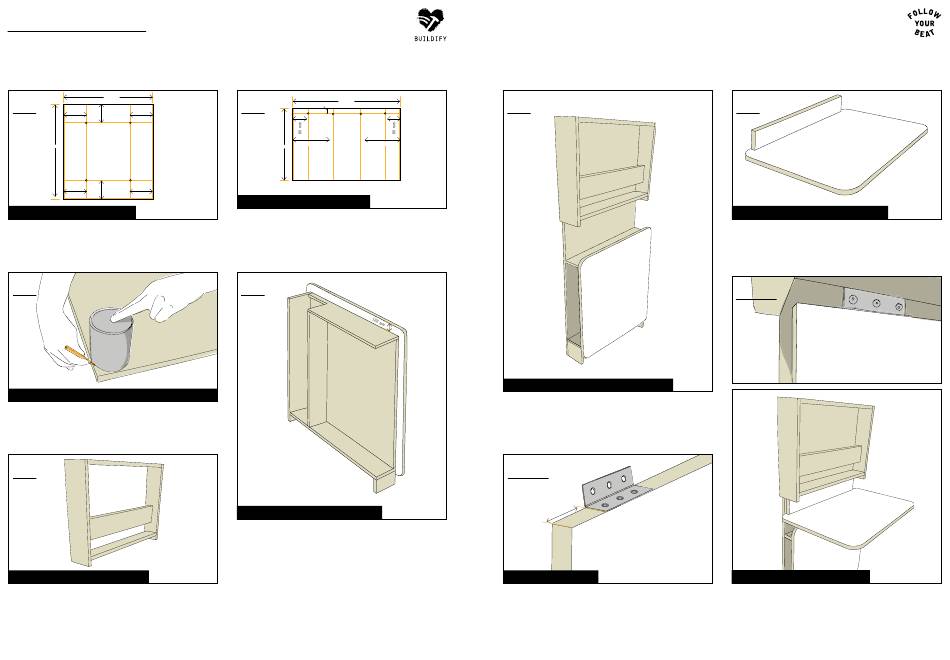

INNENWAND BOHREN UND SENKEN
Die Innenwand entsprechend der Skizze mit dem Vorbohrer mit
Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du
die Innenwand später mit der Front.
12
RUNDUNGEN FÜR TISCHPLATTE UND FRONT ZUSCHNEIDEN
Die Ecken der Tischplatte und der Front unten abrunden. Dazu eine
Standardfarbdose (55 mm Radius) an den Ecken platzieren und den
Radius nachzeichnen. Danach die Ecken mit der Stichsäge zuschnei-
den und die Sägekanten schleifen, bis alle rauen Stellen glatt sind.
13
KONSTRUKTION OBEN VERSCHRAUBEN
Den Deckel, den Zeitungshalter und den Regalboden 1 mit je zwei
Schrauben (3,5x40 mm) zwischen den oberen Seitenwänden ver-
schrauben.
11
700 mm
15 mm
250 mm
250 mm
450 mm
Innenseite
TISCHPLATTE BOHREN UND SENKEN
Die Tischplatte entsprechend der Skizze mit dem Vorbohrer mit Sen-
ker bohren und senken. Durch diese Bohrlöcher verschraubst Du die
Innenwand später mit dem Stützbrett. Achtung: Beim Bohreraustritt
auf der Sichtseite kann es zum Abplatzen der Melaminharzbeschich-
tung kommen. Eventuell mit 2mm-Bohrer vorbohren.
14
Ansicht von hinten
KONSTRUKTION UNTEN VERSCHRAUBEN
Achtung: vor dem Verschrauben den Fuß (100x230 mm) mit der
Stichsäge auf 80x100 mm zuschneiden. Mit der Innenwand werden
jetzt folgende Teile in dieser Reihenfolge verschraubt: der Regal-
boden 2 von oben, der Regalboden 3 von unten und dazwischen
das Kanalbrett; danach die untere Seitenwand und der Fuß unten
links. Anschließend wird das Kanalbrett mit den beiden Regalbö-
den verschraubt sowie der Regalboden 3 mit der unteren Seiten-
wand und dem Fuß unten links. Dazu sind insgesamt 18 Schrau-
ben (3,5x40 mm) nötig. Die Front mit vier Schrauben (5,0x25 mm)
mittig und mit einem Überstand von 100 mm zur oberen Kante der
Innenwand von hinten mit der Innenwand verschrauben.
15
KONSTRUKTIONEN MIT RÜCKWAND VERBINDEN
Die beiden Konstruktionen ringsum bündig mit insgesamt 20 Schrau-
ben (3,5x40 mm) mit der Rückwand verschrauben.
16.2
50 mm
SCHARNIERE MONTIEREN
Die beiden Scharniere (64x34 mm) mit je drei Schrauben (3,5x16 mm)
auf der langen Seite (600 mm) mit je einem Abstand von 50 mm zur
Außenkante auf dem Stützbrett montieren.
16
STÜTZBRETT AN TISCHPLATTE MONTIEREN
Das Stützbrett mit vier Schrauben (3,5x40 mm) mit der Tischplatte
verschrauben. Weiße Abdeckkappen auf die Schraubenköpfe der
Tischplatte stecken.
16.3
TISCHPLATTE UND FRONT ANBRINGEN
Das Stützbrett (mit Tischplatte) entsprechend der Darstellung mit
Hilfe der zwei Scharniere (64x34 mm) und insgesamt sechs Schrau-
ben (3,5x16 mm) außen bündig an der Rückwand verschrauben,
sodass die Scharniere unten am Regalboden 1 direkt anstoßen.
