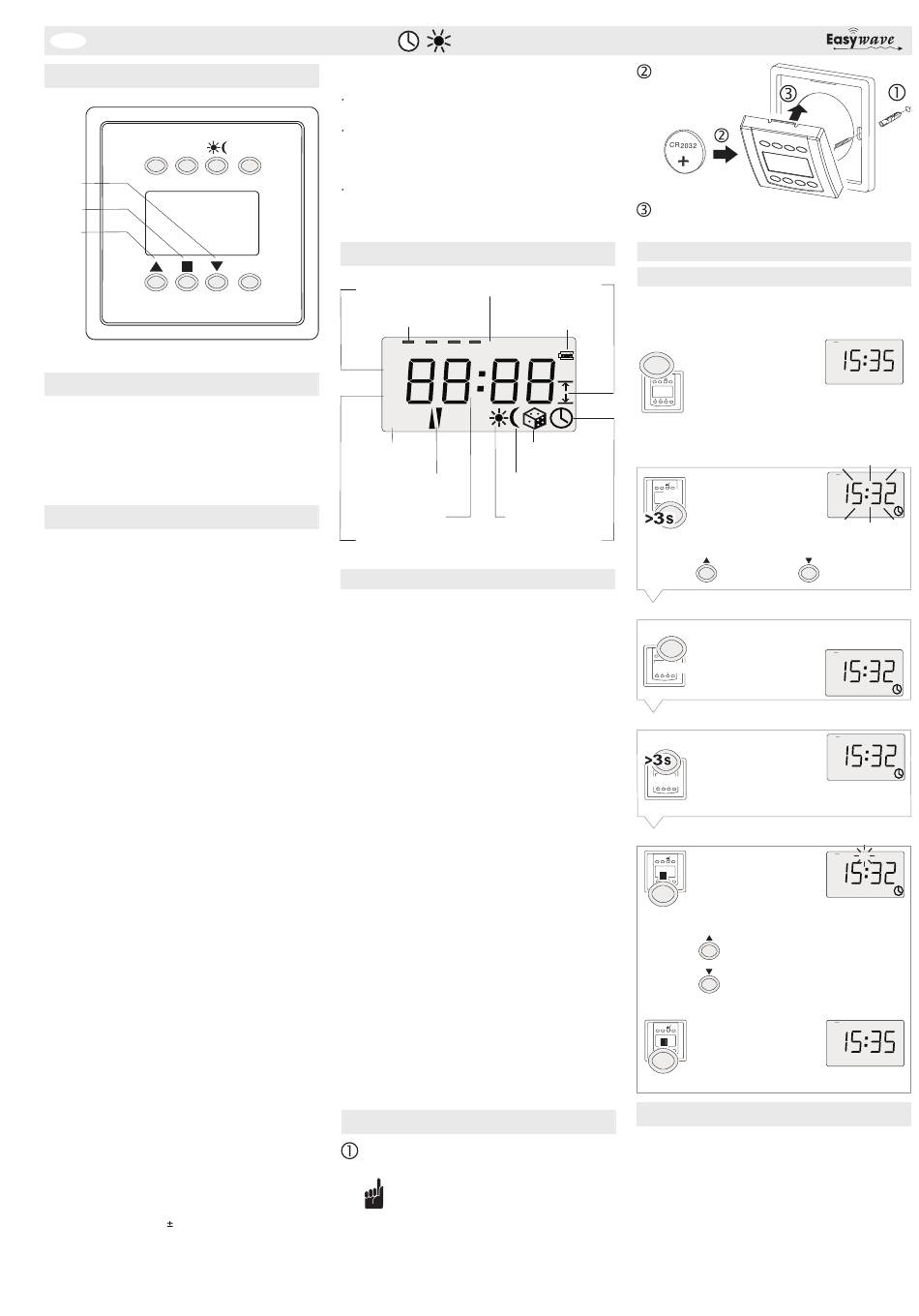

Eldat RTS07 Bedienungsanleitung

Funkschaltuhr RTS07
D
Ausführung
ESC MODE
PROG ADJ
DOWN
STOP
UP
OK
RTS07E5004-01
Bestimmungsgemäßer Gebrauch
Die Funk-Schaltuhr RTS07 ist ausschließlich für die
helligkeits- und zeitgesteuerte Schaltung von
Easywave-Funksteuerungen bestimmt.
Der Hersteller haftet nicht für Schäden, die durch un-
sachgemäßen oder bestimmungsfremden Gebrauch
entstehen.
Funktionen
Die Funk-Schaltuhr RTS07 dient der zeit- und/oder
helligkeitsabhängigen Steuerung von Easywave-Funk-
steuerungen, zum automatischen Betreiben von
Rollläden bzw. Markisen oder zum Schalten von Be-
leuchtungen. Die Helligkeitssteuerung ist nur in Ver-
bindung mit dem Funk-Lichtsensor SL01 möglich.
Die Schaltuhr verfügt über vier Funkkanäle über die
der Easywavecode ausgesendet wird und damit vier
Geräte bzw. Gruppen einzeln gesteuert werden
können.
Es besteht die Möglichkeit, die Codes gemeinsam
auszusenden (Verzögerungszeit ca. 0,5 s pro Kanal)
und damit alle vier Geräte bzw. Gruppen gleichzeitig
anzusteuern (Gruppenfunktion).
Folgende Betriebsarten stehen zur Verfügung:
Zeitgesteuert:
Automatikbetrieb: Rollläden werden wahlweise zeit-
gesteuert oder manuell geöffnet oder geschlossen.
Die programmierten Schaltzeiten sind wirksam.
Automatikbetrieb mit zeitweise manuellem Be-
trieb: Bis 24 Uhr sind die programmierten Schalt-
zeiten sowie der Sonnenschutz-/ Dämmerungsbetrieb
deaktiviert. Danach schaltet die Uhr selbstständig in
den Automatikbetrieb. Es wird das automatische Zu-
fahren eines Rollladens, z.B. an einem Sommerabend
auf der Terrasse, verhindert. Die programmierten
Schaltzeiten sind nicht wirksam und es erfolgt eine
Rückschaltung auf Automatikbetrieb nach Mitternacht.
Helligkeitsgesteuert: (nur mit Lichtsensor SL01)
Sonnenschutzbetrieb : Wird ein eingestellter Hellig-
keitswert überschritten, senken sich die Rollläden in
eine gewünschte Schattenposition.
Dämmerungsbetrieb: Wird ein eingestellter Hellig-
keitswert unterschritten, werden die Rollläden voll-
ständig geschlossen.
Manueller Betrieb: Öffnen und Schließen von
Rollläden ausschließlich per Tastendruck.
Die Schaltuhr bietet folgende zusätzliche Funktionen:
Feiertagsschaltung: An Feiertagen lassen sich mit
nur einem Tastendruck die für Sonntage program-
mierten Schaltzeiten aktivieren.
Umstellung Sommerzeit/Winterzeit: Die Uhr ist mit
nur einem Tastendruck auf Winterzeit bzw. Sommer-
zeit umzustellen.
Urlaubsschaltung: Rollläden werden mit einer zeitli-
chen Abweichung (max. 15 Minuten) zu den pro-
grammierten Zeiten des Automatikbetriebes geöffnet
oder geschlossen bzw. die Beleuchtung geschaltet. So
können Sie bei Abwesenheit Ihr Haus bewohnt
erscheinen lassen.
Im Automatikbetrieb und in der Urlaubsschaltung sind
folgende Einstellungen möglich:
Tagesfunktion: Schaltperiode 24 Stunden oder
Wochenfunktion: Schaltperiode eine Woche
Individuelle Schaltzeiten: Für jeden Funkkanal,
für jeden Wochentag bzw. für Gruppen von Wo-
HOLI
chentagen können unterschiedliche Schaltzeiten
programmiert werden.
S/W DEL
Zwischenstellung: Senken von Rollläden in eine
gewünschte Schattenposition.
Übersicht Display
CH
Stunden-
format (
B1)
CLOCK
Funkkanal (B2, C6)
MO TU WE TH FR SA SU
AM
PM
W
S
AUTO
MANU
Betriebsart
(C5)
Fahrtrichtung (C2.2,
C4.1)
Uhrzeit/Funkkanal/
Zahlenwert
Winter-/Sommer-
zeit (D2)
Funk-Schaltuhr in Betrieb nehmen
Für die Inbetriebnahme und spätere Änderungen
müssen folgende Einstellungen durchgeführt werden:
A Funk-Schaltuhr montieren . . . . . . . . . . . . . . . . . . 1
B Grundeinstellungen . . . . . . . . . . . . . . . . . . . . . . . 1
B1 Uhrzeit/Wochentag einstellen . . . . . . . . . . 1
B2 Funkkanäle in Steuerung einlernen. . . . . . 1
B3 Laufzeiten messen und speichern. . . . . . . 2
B4 Lichtsensor in Betrieb nehmen . . . . . . . . . 2
C Rollladen/Markise bedienen . . . . . . . . . . . . . . . . 2
C1 Werkseinstellungen . . . . . . . . . . . . . . . . . . 2
C2
Sonnenschutzbetrieb. . . . . . . . . . . . . . . . . 2
C2.1 Helligkeitswert einstellen . . . . . . . . . . . . . . 2
C2.2 Zwischenstellung einstellen. . . . . . . . . . . . 2
C2.3 Sonnenschutzbetrieb einschalten . . . . . . . 2
C3 Dämmerungsbetrieb . . . . . . . . . . . . . . . . . 2
C3.1 Dämmerungswert einstellen . . . . . . . . . . . 2
C3.2 Dämmerungsbetrieb einschalten. . . . . . . . 3
C4 Automatischer Betrieb . . . . . . . . . . . . . . . . 3
C4.1 Neue Schaltzeiten und Zwischen-
stellung einstellen . . . . . . . . . . . . . . . . . . . 3
C4.2 Schaltzeiten löschen . . . . . . . . . . . . . . . . . 3
C4.3 Schaltzeiten ändern. . . . . . . . . . . . . . . . . . 3
C5 Betriebsart ändern . . . . . . . . . . . . . . . . . . . 4
C6 Manueller Betrieb . . . . . . . . . . . . . . . . . . . 4
D Zusatzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . 4
D1 Feiertagsschaltung aktivieren . . . . . . . . . . 4
D2 Winterzeit/Sommerzeit umschalten . . . . . . 4
D3
Urlaubsschaltung
D4 Daten komplett löschen (Reset) . . . . . . . . 4
E Batterie wechseln . . . . . . . . . . . . . . . . . . . . . . . . 4
F Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . 4
G Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . 4
A
Montieren Sie den Befestigungsrahmen mittels
Schrauben und Dübel oder Klebepads.
Achten Sie bei der Montage auf eine
ungehinderte Funkverbindung zwischen
Sender und Empfänger. Vermeiden Sie
die Montage in einem Verteilerkasten,
Gehäusen aus Metall, in unmittelbarer
Nähe von großen Metallobjekten, auf
dem Boden oder in dessen Nähe.
Fahren in Zwi-
Wochentage
schenstellung
(
B1)
(C2.2, C4.1)
Batteriekapazität (E)
Urlaubsschal-
tung (D3)
Dämmerungs-
betrieb (C3)
Sonnenschutz-
betrieb (C2)
Einstellung aktuelle
Uhrzeit (B1)
Seite
Funk-Schaltuhr montieren
Legen Sie die bei-
liegende Batterie
ein.
Der Pluspol muss
sichtbar sein!
Rasten Sie die Uhr erst unten dann oben in den
Befestigungsrahmen ein.
B Grundeinstellungen
B1 Uhrzeit/Wochentag einstellen
Wenn Sie während der Programmierung innerhalb von
5 Minuten keine Taste drücken, kehrt die Schaltuhr au-
tomatisch in die Betriebsbereitschaft zurück.
Mit der ESC-Taste kön-
ESC
nen Sie alle Program-
mierungen jederzeit
ESC MODE HOLI
ADJ S/W DEL abbrechen und in die
PROG
Betriebsbereitschaft zurückkehren.
CH
OK CLOCK
Die Einstellungen werden dann nicht
gespeichert.
Uhrzeit einstellen/ändern:
Drücken Sie die CLOCK-
ESC MODE HOLI
PROG ADJ S/W DEL Taste länger als 3 Sekun-
CH
den. Die Zeitanzeige im
CH
OK CLOCK
Display blinkt.
CLOCK Stellen Sie mit der UP- oder DOWN-Taste
die Uhrzeit ein.
Minutenweise
vorstellen
Winterzeit/Sommerzeit einstellen:
Drücken Sie die S/W-Taste. Sie schalten
HOLI
zwischen Sommerzeit und Winterzeit um.
ESC MODE HOLI
Im Display wechselt die
PROG ADJ S/W DEL
S/W DEL
Anzeige zwischen W
CH
OK CLOCK
und S.
Stundenformat (12-/24-Stunden) einstellen:
MODE Drücken Sie die MODE-
Taste länger als 3 Sekun-
den. Das Stundenformat
ESC MODE HOLI
PROG ADJ S/W DEL
PROG wechselt zwischen dem
CH
OK CLOCK 12-Stunden-Modus (AM/PM) und
dem 24-Stunden-Modus.
Wochentag einstellen:
Drücken Sie die OK-Tas-
ESC MODE HOLI
ADJ S/W DEL
PROG te. Im Display blinkt der
Wochentag.
CH
OK CLOCK
Wählen Sie jetzt mit den UP- und DOWN-
OK
Tasten den entsprechenden Tag aus.
MO Montag (Monday)
TU Dienstag (Tuesday)
WE Mittwoch (Wednesday)
TH Donnerstag (Thursday)
FR Freitag (Friday)
SA Samstag (Saturday)
SU Sonntag (Sunday)
Drücken Sie nochmals
HOLI
ESC MODE
PROG ADJ S/W DEL die OK-Taste. Die Ein-
stellungen werden ge-
CH
OK CLOCK
speichert und die Uhr
kehrt in die Betriebsbe-
OK
reitschaft zurück.
B2 Funkkanäle einlernen
Damit die Funk-Steuerungen den Sendecode der Uhr
empfangen können, müssen Sie zunächst den Code
für jeden Funkkanal einzeln in die Steuerungen einler-
nen. In der Gruppenfunktion ist das Einlernen der
Codes nicht möglich.
Bringen Sie die Steuerung in den Programmiermodus.
Lesen Sie hierzu bitte die Bedienungsanleitungen der
Steuerungen. Wählen Sie an der Uhr den gewünsch-
ten Funkkanal und übertragen Sie den Easywavecode
auf die Steuerung:
MO TU•WE• •FR SA SO TH
W
MO TU•WE• •FR SA SO TH
W
Minutenweise
zurückstellen
MO TU•WE• •FR SA SO TH
W
S
MO TU•WE• •FR SA SO TH
AM
PM
SA SO
MO TU•WE• •FR SA SO TH
W
MO TU•WE• •FR SA SO TH
W
1/4
