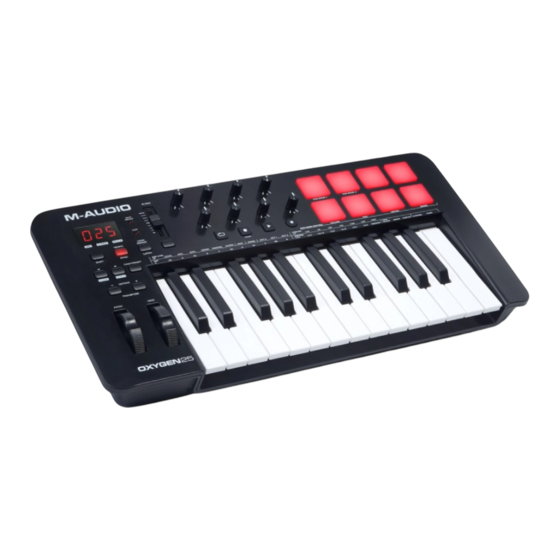

M-Audio OXYGEN25 Benutzerhandbuch
Verwandte Anleitungen für M-Audio OXYGEN25
Inhaltszusammenfassung für M-Audio OXYGEN25
-
Seite 1: Inhaltsverzeichnis
User Guide English ( 3 – 17 ) Manual del usuario Español ( 18 – 31 ) Manuel d'utilisation Français ( 32 – 45 ) Guida per l'uso Italiano ( 46 – 61 ) Benutzerhandbuch Deutsch ( 62 – 76 ) Appendix English ( 77 –... -
Seite 62: Deutsch
Bedürfnissen nachzukommen. Um DirectLink auf Ihrem Oxygen 25 zu aktivieren, müssen Sie für Ihre jeweilige DAW unter Umständen zusätzliche Software einschließlich des DirectLink-"Profils" installieren. Besuchen Sie m-audio.com/directlink, um eine aktuelle Liste der DAWs zu sehen, die DirectLink unterstützen, und um alle erforderlichen Treiber herunterzuladen. -
Seite 63: Funktionen
Funktionen ausgestattet. Betrieb mit DirectLink: Im Auto-Modus scrollt <und> durch die Tracks. Lesen Sie die DirectLink- Dokumentation Ihrer jeweiligen DAW, die von m-audio.com/directlink heruntergeladen werden kann. Standardbetrieb: Die Tasten <und> senden kein MIDI. Im Performance-Modus blättern Sie so durch die aktuell ausgewählten LCD-Parameter (Global Channel, Programm oder Preset). -
Seite 64: Rückseite
Oktavenschritten nach oben oder unten zu verschieben, was den Oktavenbereichs der Pads oder Tasten erweitert. Um mehr über zusätzliche Funktionen zu erfahren, lesen Sie bitte das vollständige Benutzerhandbuch unter m-audio.com/oxygen25. Pitchrad : Mit dem Pitchrad können Sie Ihr Spiel expressiver gestalten, indem Sie die Tonhöhe einzelner Noten verändern. - Seite 65 >, und Schieberegler werden vorprogrammierte Automap-Nachrichten senden. Keiner dieser Parameter kann bearbeitet werden, solange Sie sich im DirectLink-Modus befinden. Bei manchen DAWs und Programmen müssen DirectLink-Profile von m-audio.com/directlink heruntergeladen werden. Control Assign, Data 1, Data 2, Data 3: Die Funktion Control Assign (Ctrl Asgn) ordnet dem ausgewählten Regler, Fader, Sustain-Pedal oder Taste eine MIDI Continuous Controller-Nummer (MIDI CC) oder einen anderen MIDI- Parameter zu.
- Seite 66 HINWEIS: Bitte beachten Sie, dass Bank LSB-Befehle keine Wirkung haben, bis ein Program Change-Befehl gesendet wird. Bank MSB: Mit der Bank MSB-Taste senden Sie einen Bank Change-Befehl über den Global MIDI Channel. Damit erhalten Sie Zugriff auf zusätzliche Klangbänke (oder Soundpresets) Ihres virtuellen Instruments oder Soundmoduls, vorausgesetzt, Ihr Instrument oder Soundmodul verfügt über derartige Bänke.
- Seite 67 Controller Ihres Oxygen 25 frei programmieren. Zur Vereinfachung der Zuweisung von komplexeren MIDI-Befehlstypen (z. B. von SysEx- oder RPN-/ NRPN- Befehlen) stellt Ihnen M-Audio eine Liste erweiterter MIDI-Befehle zur Verfügung. Wählen Sie einfach den gewünschten Controller aus und weisen Sie ihm die dem erweiterten MIDI-Befehl entsprechende 3-stellige Controller-Nummer zu.
-
Seite 68: Senden Von Triggerwerten Mit Den Buttons Und Dem Sustain-Pedal
Senden von Triggerwerten mit den Buttons und dem Sustain-Pedal Sind den Tasten oder dem Sustain-Pedal Standard-MIDI-CC-Nummern zugeordnet, triggern sie zwischen zwei Werten. Damit werden beim Drücken und beim Loslassen des Buttons jeweils verschiedene Werte gesendet. Das Sustain-Pedal ist bereits standardmäßig für diese Funktion konfiguriert: beim Drücken des Pedals wird der Ton gehalten, und beim Loslassen wird der Halteeffekt deaktiviert. -
Seite 69: Senden Von Mmc-Befehlen Mit Den Buttons
Das folgende Beispiel konfiguriert eine Taste für ein "hartes Panning" am rechten Lautsprecher sobald die Taste zum ersten Mal gedrückt wird und ein "hartes Panning" am linken Lautsprecher beim zweiten Tastendruck. Dazu gehört die Konfiguration der Taste als Umschalttaste mit einer Steuerung des Pan-Parameters (MIDI CC 10): Drücken Sie den Edit-Button. - Seite 70 Im folgenden Beispiel programmieren wird einen Button für den MMC-Befehl "Play": Nummer MMC-Befehl Drücken Sie den Edit-Button. Drücken Sie die Auswahltaste oder Steuertaste (Ctrl Sel). Stop Wählen Sie den zu programmierenden Button wie eingangs in diesem Handbuch beschrieben aus. Drücken Sie die Control Play Assign (Ctrl Asgn)-Taste des Keyboards.
-
Seite 71: Senden Von Noten-Befehlen Mit Den Buttons
Senden von Noten-Befehlen mit den Buttons Mit Oxygen 25 können Sie einen Button so programmieren, dass er einen Note On-Befehl sendet, wenn er gedrückt wird, und einen Note Off-Befehl, wenn er losgelassen wird. Hierzu benötigen Sie vier Werte (die an dieser Stelle lediglich als Beispiel angegeben werden): Taste Parameter... - Seite 72 Im nachfolgenden Beispiel programmieren wir einen Button für das Senden von insgesamt 3 MIDI-Befehlen. Jedes Mal, wenn der Button gedrückt wird, sendet er jeweils einen Bank LSB-, einen Bank MSB- und einen Program Change- Befehl, mit dem Sie drei verschiedene Sounds aus drei verschiedenen Soundbänken triggern. Drücken Sie den Edit-Button.
- Seite 73 HINWEIS: Bitte beachten Sie, dass der für den gewählten Button festgelegte Wertebereich nicht durch andere Buttons adressiert werden kann. Mit anderen Worten: Wenn Sie einen Button für einen Increment-Befehl und einen anderen Button für einen Decrement-Befehl programmieren und dabei beide Buttons zur Steuerung ein und denselben Parameters verwenden wollen, müssen Sie für beide Buttons jeweils unterschiedliche Ober- und Untergrenzen festlegen –...
-
Seite 74: Umkehren Der Funktion Von Drehreglern, Rad, Und Fadern
Umkehren der Funktion von Drehreglern, Rad, und Fadern Die Drehregler, rad, und Fader der Oxygen 25-Keyboards können ebenso im Reversierbetrieb genutzt werden. Normalerweise wird der Mindestwert (bzw. die Untergrenze) eines Wertebereichs mit der Data 2-Taste eingegeben, und die Eingabe des Höchstwertes (bzw. der Obergrenze) erfolgt in der Regel über die Data 3-Taste. Wenn Sie allerdings den Höchstwert mit der Data 2-Taste festlegen und den Mindestwert mit der Data 3-Taste programmieren, wird die Funktion der ausgewählten Drehregler, Rad, und Fader umgekehrt. - Seite 75 Ein Beispiel soll die Programmierung verdeutlichen: Drücken Sie den Edit-Button. Drücken Sie die Auswahltaste oder Steuertaste (Ctrl Sel). Wählen Sie ein Steuerelement wie zuvor in diesem Handbuch beschrieben. Drücken Sie die Control Assign-Taste des Keyboards. Geben Sie die Ziffer 7 über die Nummern-Taste des Keyboards ein. Damit weisen Sie dem Controller die MIDI CC 7 (Lautstärke) zu.
-
Seite 76: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Sie können Oxygen 25 jederzeit auf die Werkseinstellungen zurücksetzen, indem Sie beim Einschalten gleichzeitig den "-" und den "+"-Button gedrückt halten. Alle früheren Einstellungen und gespeicherten Daten gehen dabei unwiederbringlich verloren. - Seite 82 Manual Version 1.1...
