4

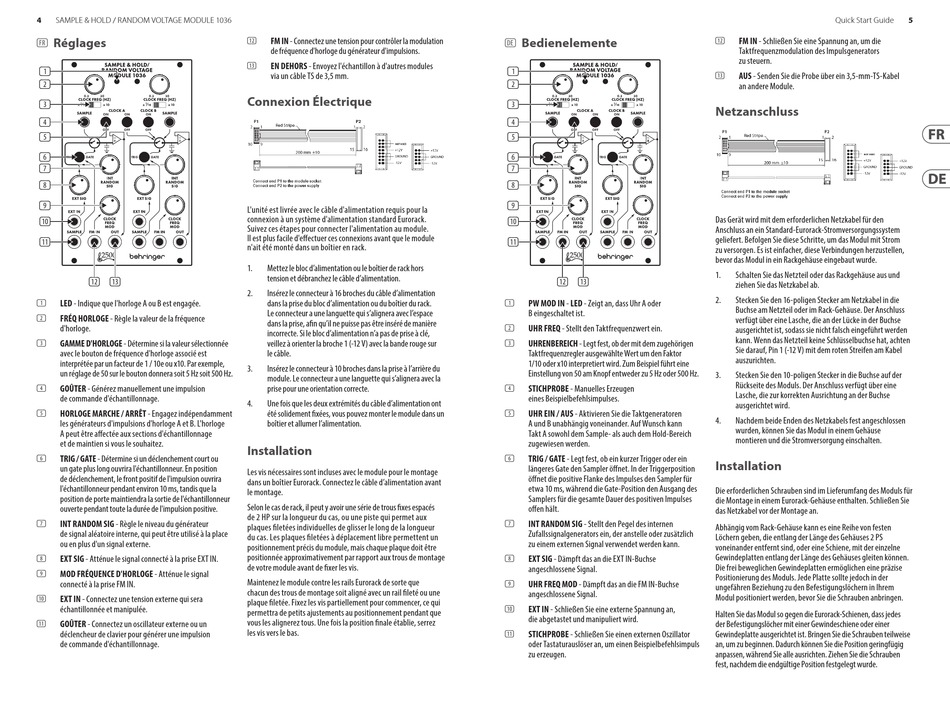

SAMPLE & HOLD / RANDOM VOLTAGE MODULE 1036
Réglages
(FR)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
LED - Indique que l'horloge A ou B est engagée.
(1)
FRÉQ HORLOGE - Règle la valeur de la fréquence
(2)
d'horloge.
GAMME D'HORLOGE - Détermine si la valeur sélectionnée
(3)
avec le bouton de fréquence d'horloge associé est
interprétée par un facteur de 1 / 10e ou x10. Par exemple,
un réglage de 50 sur le bouton donnera soit 5 Hz soit 500 Hz.
GOÛTER - Générez manuellement une impulsion
(4)
de commande d'échantillonnage.
HORLOGE MARCHE / ARRÊT - Engagez indépendamment
(5)
les générateurs d'impulsions d'horloge A et B. L'horloge
A peut être affectée aux sections d'échantillonnage
et de maintien si vous le souhaitez.
TRIG / GATE - Détermine si un déclenchement court ou
(6)
un gate plus long ouvrira l'échantillonneur. En position
de déclenchement, le front positif de l'impulsion ouvrira
l'échantillonneur pendant environ 10 ms, tandis que la
position de porte maintiendra la sortie de l'échantillonneur
ouverte pendant toute la durée de l'impulsion positive.
INT RANDOM SIG - Règle le niveau du générateur
(7)
de signal aléatoire interne, qui peut être utilisé à la place
ou en plus d'un signal externe.
EXT SIG - Atténue le signal connecté à la prise EXT IN.
(8)
MOD FRÉQUENCE D'HORLOGE - Atténue le signal
(9)
connecté à la prise FM IN.
EXT IN - Connectez une tension externe qui sera
(10)
échantillonnée et manipulée.
GOÛTER - Connectez un oscillateur externe ou un
(11)
déclencheur de clavier pour générer une impulsion
de commande d'échantillonnage.
FM IN - Connectez une tension pour contrôler la modulation
(12)
de fréquence d'horloge du générateur d'impulsions.
EN DEHORS - Envoyez l'échantillon à d'autres modules
(13)
via un câble TS de 3,5 mm.
Connexion Électrique
L'unité est livrée avec le câble d'alimentation requis pour la
connexion à un système d'alimentation standard Eurorack.
Suivez ces étapes pour connecter l'alimentation au module.
Il est plus facile d'effectuer ces connexions avant que le module
n'ait été monté dans un boîtier en rack.
1.
Mettez le bloc d'alimentation ou le boîtier de rack hors
tension et débranchez le câble d'alimentation.
2.
Insérez le connecteur à 16 broches du câble d'alimentation
dans la prise du bloc d'alimentation ou du boîtier du rack.
Le connecteur a une languette qui s'alignera avec l'espace
dans la prise, afin qu'il ne puisse pas être inséré de manière
incorrecte. Si le bloc d'alimentation n'a pas de prise à clé,
veillez à orienter la broche 1 (-12 V) avec la bande rouge sur
le câble.
3.
Insérez le connecteur à 10 broches dans la prise à l'arrière du
module. Le connecteur a une languette qui s'alignera avec la
prise pour une orientation correcte.
4.
Une fois que les deux extrémités du câble d'alimentation ont
été solidement fixées, vous pouvez monter le module dans un
boîtier et allumer l'alimentation.
Installation
Les vis nécessaires sont incluses avec le module pour le montage
dans un boîtier Eurorack. Connectez le câble d'alimentation avant
le montage.
Selon le cas de rack, il peut y avoir une série de trous fixes espacés
de 2 HP sur la longueur du cas, ou une piste qui permet aux
plaques filetées individuelles de glisser le long de la longueur
du cas. Les plaques filetées à déplacement libre permettent un
positionnement précis du module, mais chaque plaque doit être
positionnée approximativement par rapport aux trous de montage
de votre module avant de fixer les vis.
Maintenez le module contre les rails Eurorack de sorte que
chacun des trous de montage soit aligné avec un rail fileté ou une
plaque filetée. Fixez les vis partiellement pour commencer, ce qui
permettra de petits ajustements au positionnement pendant que
vous les alignerez tous. Une fois la position finale établie, serrez
les vis vers le bas.
Bedienelemente
(DE)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
PW MOD IN - LED - Zeigt an, dass Uhr A oder
(1)
B eingeschaltet ist.
UHR FREQ - Stellt den Taktfrequenzwert ein.
(2)
UHRENBEREICH - Legt fest, ob der mit dem zugehörigen
(3)
Taktfrequenzregler ausgewählte Wert um den Faktor
1/10 oder x10 interpretiert wird. Zum Beispiel führt eine
Einstellung von 50 am Knopf entweder zu 5 Hz oder 500 Hz.
STICHPROBE - Manuelles Erzeugen
(4)
eines Beispielbefehlsimpulses.
UHR EIN / AUS - Aktivieren Sie die Taktgeneratoren
(5)
A und B unabhängig voneinander. Auf Wunsch kann
Takt A sowohl dem Sample- als auch dem Hold-Bereich
zugewiesen werden.
TRIG / GATE - Legt fest, ob ein kurzer Trigger oder ein
(6)
längeres Gate den Sampler öffnet. In der Triggerposition
öffnet die positive Flanke des Impulses den Sampler für
etwa 10 ms, während die Gate-Position den Ausgang des
Samplers für die gesamte Dauer des positiven Impulses
offen hält.
INT RANDOM SIG - Stellt den Pegel des internen
(7)
Zufallssignalgenerators ein, der anstelle oder zusätzlich
zu einem externen Signal verwendet werden kann.
EXT SIG - Dämpft das an die EXT IN-Buchse
(8)
angeschlossene Signal.
UHR FREQ MOD - Dämpft das an die FM IN-Buchse
(9)
angeschlossene Signal.
EXT IN - Schließen Sie eine externe Spannung an,
(10)
die abgetastet und manipuliert wird.
STICHPROBE - Schließen Sie einen externen Oszillator
(11)
oder Tastaturauslöser an, um einen Beispielbefehlsimpuls
zu erzeugen.
Quick Start Guide
FM IN - Schließen Sie eine Spannung an, um die
(12)
Taktfrequenzmodulation des Impulsgenerators
zu steuern.
AUS - Senden Sie die Probe über ein 3,5-mm-TS-Kabel
(13)
an andere Module.
Netzanschluss
Das Gerät wird mit dem erforderlichen Netzkabel für den
Anschluss an ein Standard-Eurorack-Stromversorgungssystem
geliefert. Befolgen Sie diese Schritte, um das Modul mit Strom
zu versorgen. Es ist einfacher, diese Verbindungen herzustellen,
bevor das Modul in ein Rackgehäuse eingebaut wurde.
1.
Schalten Sie das Netzteil oder das Rackgehäuse aus und
ziehen Sie das Netzkabel ab.
2.
Stecken Sie den 16-poligen Stecker am Netzkabel in die
Buchse am Netzteil oder im Rack-Gehäuse. Der Anschluss
verfügt über eine Lasche, die an der Lücke in der Buchse
ausgerichtet ist, sodass sie nicht falsch eingeführt werden
kann. Wenn das Netzteil keine Schlüsselbuchse hat, achten
Sie darauf, Pin 1 (-12 V) mit dem roten Streifen am Kabel
auszurichten.
3.
Stecken Sie den 10-poligen Stecker in die Buchse auf der
Rückseite des Moduls. Der Anschluss verfügt über eine
Lasche, die zur korrekten Ausrichtung an der Buchse
ausgerichtet wird.
4.
Nachdem beide Enden des Netzkabels fest angeschlossen
wurden, können Sie das Modul in einem Gehäuse
montieren und die Stromversorgung einschalten.
Installation
Die erforderlichen Schrauben sind im Lieferumfang des Moduls für
die Montage in einem Eurorack-Gehäuse enthalten. Schließen Sie
das Netzkabel vor der Montage an.
Abhängig vom Rack-Gehäuse kann es eine Reihe von festen
Löchern geben, die entlang der Länge des Gehäuses 2 PS
voneinander entfernt sind, oder eine Schiene, mit der einzelne
Gewindeplatten entlang der Länge des Gehäuses gleiten können.
Die frei beweglichen Gewindeplatten ermöglichen eine präzise
Positionierung des Moduls. Jede Platte sollte jedoch in der
ungefähren Beziehung zu den Befestigungslöchern in Ihrem
Modul positioniert werden, bevor Sie die Schrauben anbringen.
Halten Sie das Modul so gegen die Eurorack-Schienen, dass jedes
der Befestigungslöcher mit einer Gewindeschiene oder einer
Gewindeplatte ausgerichtet ist. Bringen Sie die Schrauben teilweise
an, um zu beginnen. Dadurch können Sie die Position geringfügig
anpassen, während Sie alle ausrichten. Ziehen Sie die Schrauben
fest, nachdem die endgültige Position festgelegt wurde.
5
