Stedi Quick Fit Montageanleitung Seite 2
Fernlicht kabelbaum

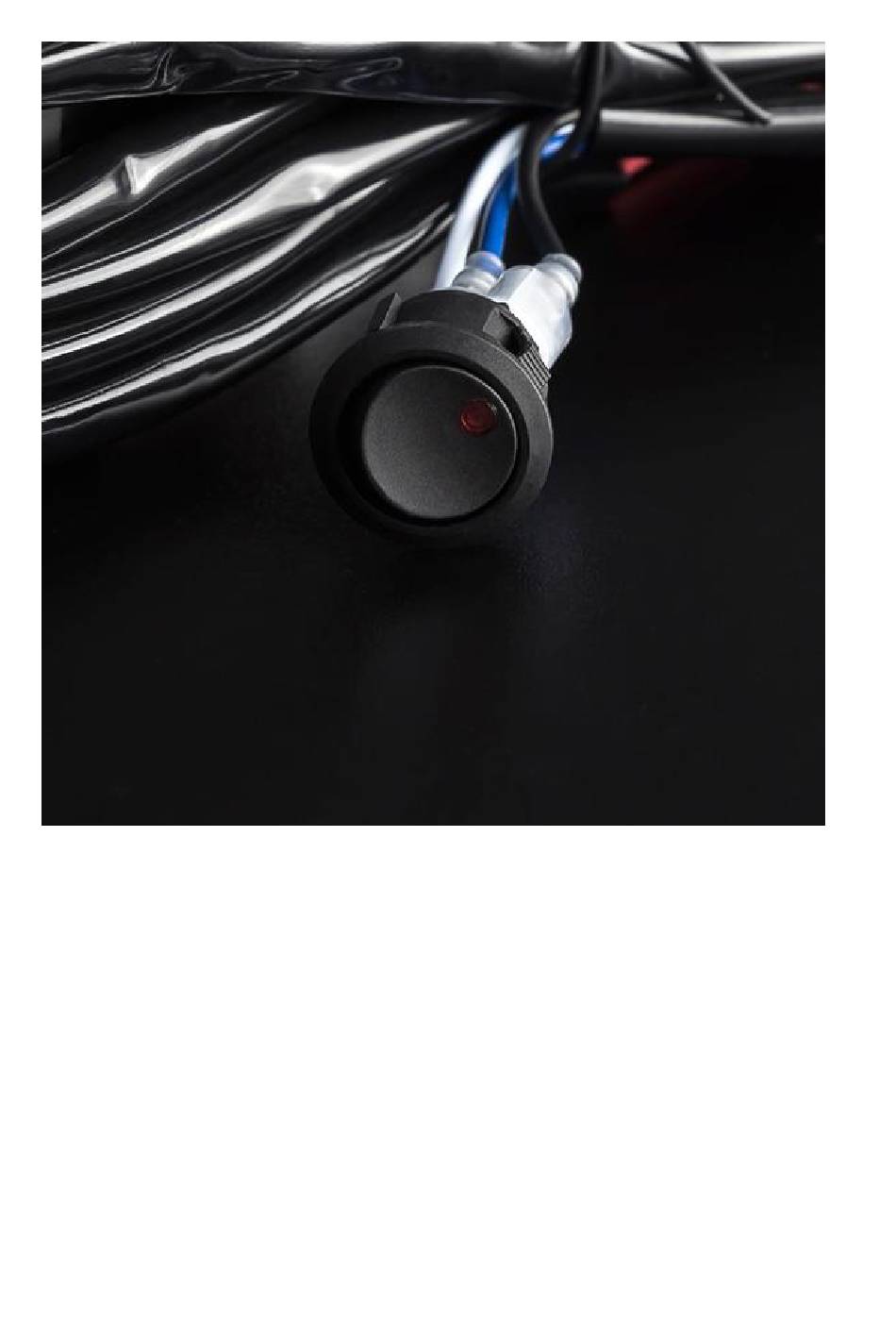

Führen Sie den Schalter innerhalb der Fahrzeugkabine durch eine geeignete, bereits vorhandene
Gummidichtung in der Spritzwand. Der Schalter verfügt über eine Trennstelle vom Kabelbaum, die es
einfacher machen könnte, durch die Spritzwand zu gelangen. Das Set beinhaltet einen Schalter, der
ein Loch mit einem Durchmesser von 19 mm an einer geeigneten Stelle für Ihren Armaturenbrett
benötigt. Alternativ können Sie auch einen unserer Fahrzeug-spezifischen Schalter benutzten.
TIPP: Manchmal ist es einfacher, eine Tülle von der Innenseite der Kabine aus zu finden und dann
den Schalter herauszudrücken und anzuschließen. Sie werden vielleicht auch feststellen, dass es oft
geeignete Durchführungen durch die Spritzwand auf der Beifahrerseite des Motorraums gibt.
GUT ZU WISSEN: Die Farben der Schalterkabel auf unserem Kabelbaum sind wie folgt:
SCHWARZ = MASSE
BLAU = RELAIS (nicht verwechseln mit dem Kabel an der ST2K Light Bar)
WEISS = FERNLICHT
