Stedi Quick Fit Montageanleitung
Fernlicht kabelbaum
ANSCHLUSS DES STEDI HIGH BEAM KABELBAUM
Der STEDI Quick Fit Fernlicht Kabelbaum ist ADR-konform in Anwendung und Betrieb. Der STEDI
Kabelbaum ist einzigartig, da es sowohl mit positiv als auch negativ geschalteten Fahrzeugen ohne
jegliche Modifikation des Kabelbaums kompatibel ist.

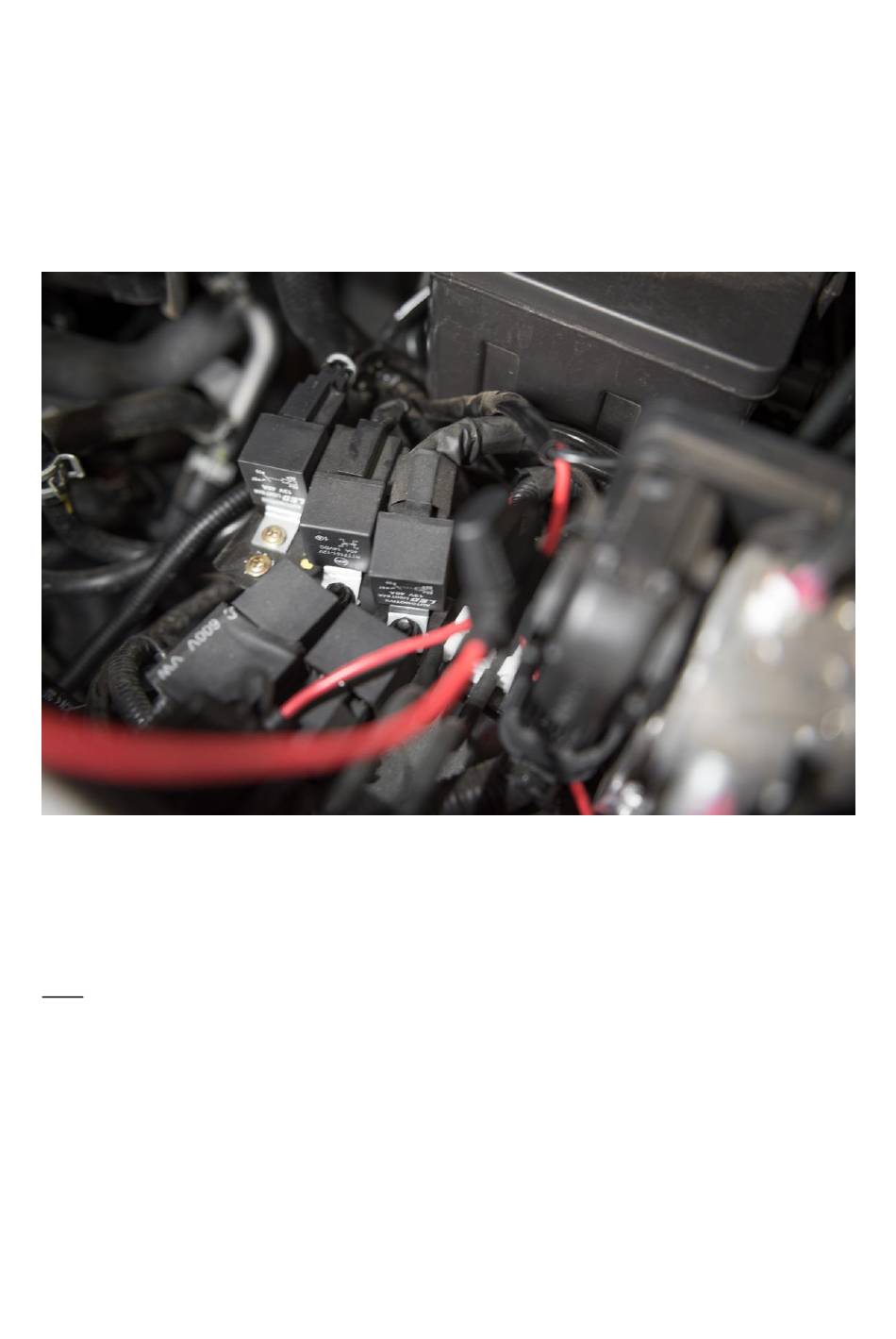

SCHRITT 1 | MONTAGE DES RELAIS
Trennen Sie den negativen Batteriepol, bevor Sie mit elektrischen Arbeiten an Ihrem Fahrzeug
beginnen. Tragen Sie immer die entsprechende Sicherheitsausrüstung. Suchen Sie einen geeigneten
Montageort für das Relais in unmittelbarer Nähe Ihrer Batterie, um sicherzustellen, dass die Plus-
und Minuskabel - die + & - Pole - Ihrer Batterie erreicht werden. Schließen Sie dieses Kabel noch
nicht an. Überprüfen Sie, ob der Schalter und andere Kabel die gewünschten Stellen erreichen
können, und stellen Sie sicher, dass alle Kabel vor Feuchtigkeit und Hitze geschützt sind. Dies ist ein
guter Zeitpunkt, um den Weg auszuarbeiten, auf dem Sie die Verkabelung führen werden.
TIPP: Möglicherweise können Sie einen bereits vorhandenen Bolzen in der Nähe Ihres inneren
Kotflügels verwenden, um das Relais zu sichern.
SCHRITT 2 | SCHALTERINSTALLATION
Inhaltszusammenfassung für Stedi Quick Fit
- Seite 1 ANSCHLUSS DES STEDI HIGH BEAM KABELBAUM Der STEDI Quick Fit Fernlicht Kabelbaum ist ADR-konform in Anwendung und Betrieb. Der STEDI Kabelbaum ist einzigartig, da es sowohl mit positiv als auch negativ geschalteten Fahrzeugen ohne jegliche Modifikation des Kabelbaums kompatibel ist.
- Seite 2 Führen Sie den Schalter innerhalb der Fahrzeugkabine durch eine geeignete, bereits vorhandene Gummidichtung in der Spritzwand. Der Schalter verfügt über eine Trennstelle vom Kabelbaum, die es einfacher machen könnte, durch die Spritzwand zu gelangen. Das Set beinhaltet einen Schalter, der ein Loch mit einem Durchmesser von 19 mm an einer geeigneten Stelle für Ihren Armaturenbrett benötigt.
- Seite 3 SCHRITT 3 | ANSCHLUSS DES FAHRSCHEINWERFERS Finden Sie einen geeigneten Weg vom Relais zu Ihrer Light Bar, die frei von Hitze und beweglichen Gegenständen sind, und verbinden Sie sie mit dem vormontierten wasserdichten Stecker (DT, DT-P). SCHRITT 4 | H4 ODER HB3 PIGGY BACK ADAPTER MONTAGE...
- Seite 4 Entfernen Sie Ihren werkseitigen H4/HB3-Stecker von der Rückseite der Fernlichtlampe Ihres Autos und schließen Sie ihn an die Buchse des mitgelieferten Kabelbaums an. Schließen Sie dann die andere H4/HB3-Buchse an die Rückseite Ihrer Fernlichtlampe an. TIPP: Der Anschluss der Verkabelung ist lang genug, um den Anschluss entweder am Fahrer- oder Beifahrer-Scheinwerfer zu erleichtern.
- Seite 5 SCHRITT 5 | STROM- UND MASSEVERBINDUNG Schließen Sie das rote Netzkabel an den „+“ Anschluss Ihrer Batterie und das schwarze Massekabel an den „-„ Anschluss Ihrer Batterie an. Überprüfen Sie, ob alle Verbindungen sicher befestigt sind, und schließen Sie dann den werkseitigen Minuspol Ihrer Batterie wieder an. TIPP: Wenn Sie planen, Ihre Masse an die Fahrzeugkarosserie anzuschließen, stellen Sie bitte sicher, dass alle Farben gründlich entfernt werden, um eine zuverlässige Masse zu gewährleisten.
-
Seite 6: Haftungsausschluss
Besonderheit DRL an ST2K Light Bar (blaue Leitung) An den ST2K Light Bars befindet sich neben dem normalen DT-Anschluss noch ein einzelnes blaues Kabel. Dies ist zum Anschluss für die integrierten Positions- bzw. Standleuchten. Diese Leitung kann beliebig an 12V angeschlossen werden. HAFTUNGSAUSSCHLUSS: Bitte informieren Sie sich bei den staatlichen und lokalen Behörden über die Gesetze, die den Gebrauch und die ordnungsgemäße Montage von LED-Arbeits-/Fahrscheinwerfern regeln.
